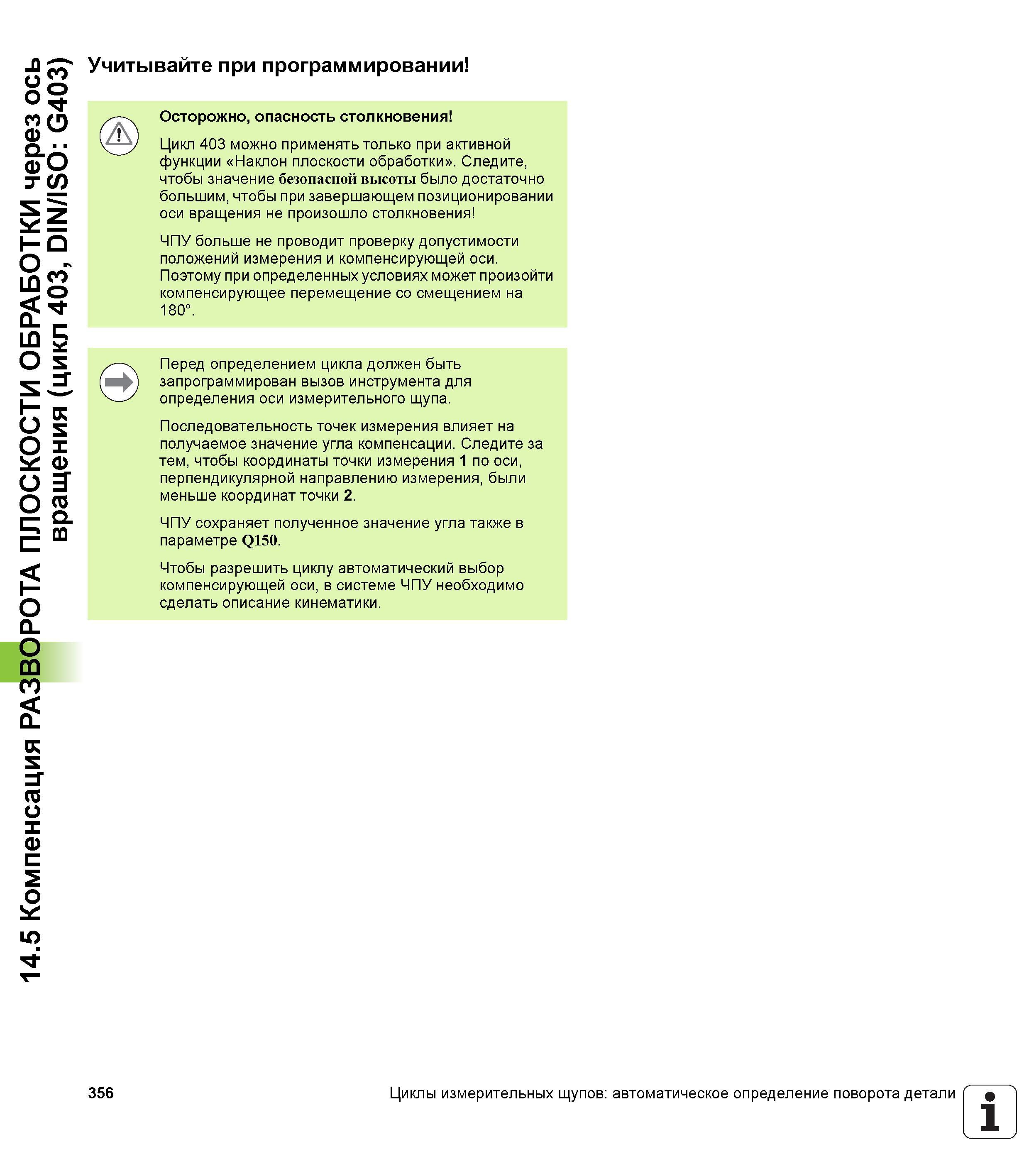

14.5 Компенсация РАЗВОРОТА ПЛОСКОСТИ ОБРАБОТКИ через ось вращения (цикл 403, DIN/ISO G403) Учитывайте при программировании Осторожно, опасность столкновения Цикл 403 можно применять только при активной функции Наклон плоскости обработки Следите, чтобы значение безопасной высоты было достаточно большим, чтобы при завершающем позиционировании оси вращения не произошло столкновения ЧПУ больше не проводит проверку допустимости положений измерения и компенсирующей оси. Поэтому при определенных условиях может произойти компенсирующее перемещение со смещением на 180°. Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Последовательность точек измерения влияет на получаемое значение угла компенсации. Следите за тем, чтобы координаты точки измерения 1 по оси, перпендикулярной направлению измерения, были меньше координат точки 2. ЧПУ сохраняет полученное значение угла также в параметре Q150. Чтобы разрешить циклу автоматический выбор компенсирующей оси, в системе ЧПУ необходимо сделать описание кинематики. 356 Циклы измерительных щупов автоматическое определение поворота детали 1
