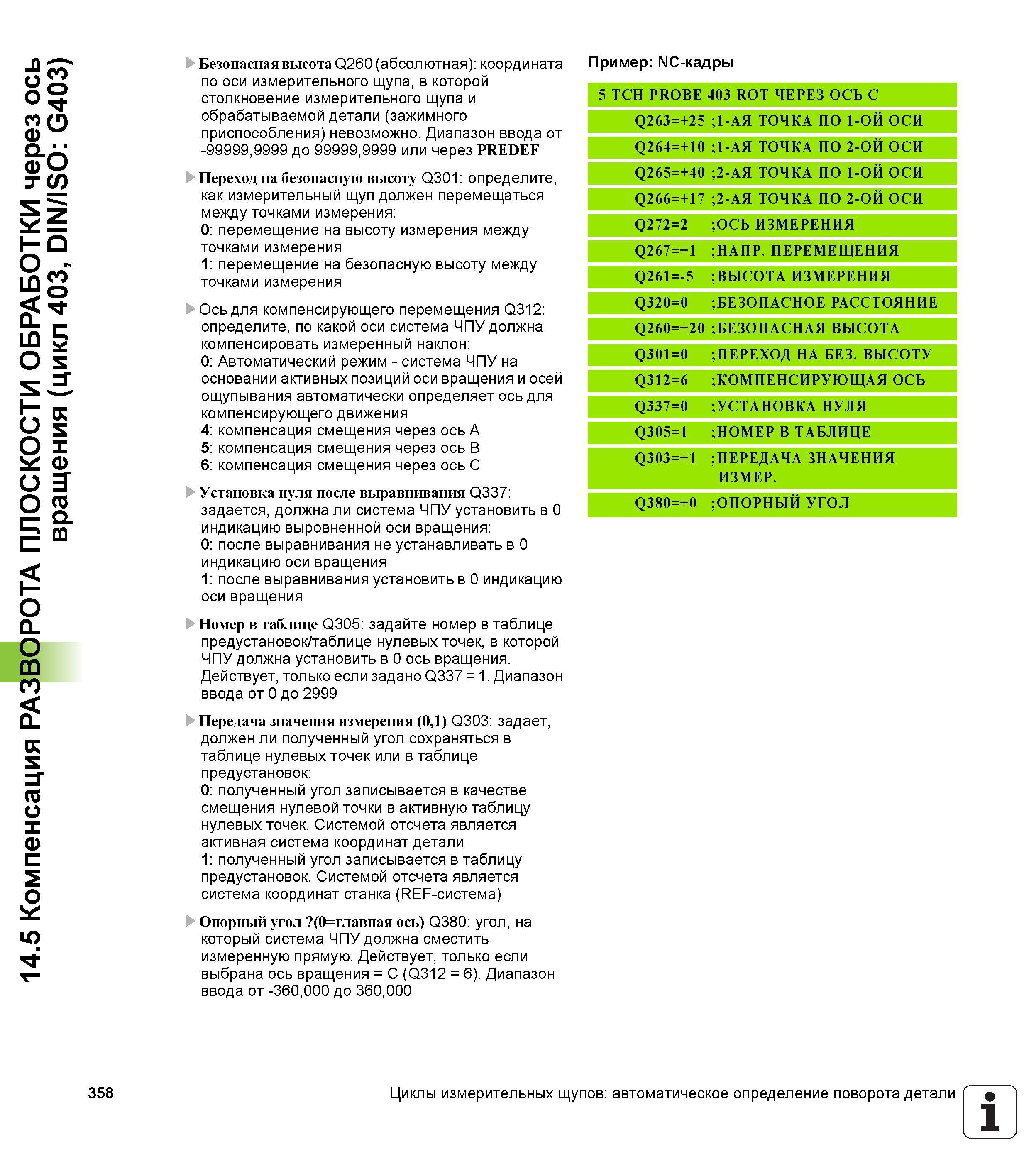

14.5 Компенсация РАЗВОРОТА ПЛОСКОСТИ ОБРАБОТКИ через ось вращения (цикл 403, DIN/ISO G403) Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, в которой столкновение измерительного щупа и обрабатываемой детали (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Переход на безопасную высоту Q301 определите, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения Ось для компенсирующего перемещения Q312 определите, по какой оси система ЧПУ должна компенсировать измеренный наклон 0 Автоматический режим - система ЧПУ на основании активных позиций оси вращения и осей ощупывания автоматически определяет ось для компенсирующего движения 4 компенсация смещения через ось А 5 компенсация смещения через ось В 6 компенсация смещения через ось С Установка нуля после выравнивания Q337 задается, должна ли система ЧПУ установить в 0 индикацию выровненной оси вращения 0 после выравнивания не устанавливать в 0 индикацию оси вращения 1 после выравнивания установить в 0 индикацию оси вращения Номер в таблице Q305 задайте номер в таблице предустановок/таблице нулевых точек, в которой ЧПУ должна установить в 0 ось вращения. Действует, только если задано Q337 = 1. Диапазон ввода от 0 до 2999 Передача значения измерения (0,1) Q303 задает, должен ли полученный угол сохраняться в таблице нулевых точек или в таблице предустановок 0 полученный угол записывается в качестве смещения нулевой точки в активную таблицу нулевых точек. Системой отсчета является активная система координат детали 1 полученный угол записывается в таблицу предустановок. Системой отсчета является система координат станка (REF-система) Опорный угол (0=главная ось) Q380 угол, на который система ЧПУ должна сместить измеренную прямую. Действует, только если выбрана ось вращения = C (Q312 = 6). Диапазон ввода от -360,000 до 360,000 Пример NC-кадры 5 TCH PROBE 403 ROT ЧЕРЕЗ ОСЬ C 5 2 + II 3 40 2 O' ;1-АЯ ТОЧКА ПО 1-ОЙ ОСИ Q264=+10 ;1-АЯ ТОЧКА ПО 2-ОЙ ОСИ 0 4 + = 5 6 2 Q ;2-АЯ ТОЧКА ПО 1-ОЙ ОСИ Г- +1 = 6 6 2 Q ;2-АЯ ТОЧКА ПО 2-ОЙ ОСИ Q272=2 ;ОСЬ ИЗМЕРЕНИЯ Q267=+1 ;НАПР. ПЕРЕМЕЩЕНИЯ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА Q301=0 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q312=6 ;КОМПЕНСИРУЮЩАЯ ОСЬ Q337=0 ;УСТАНОВКА НУЛЯ Q305=1 ;НОМЕР В ТАБЛИЦЕ Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Q380=+0 ;ОПОРНЫЙ УГОЛ 358 Циклы измерительных щупов автоматическое определение поворота детали 1 _'
