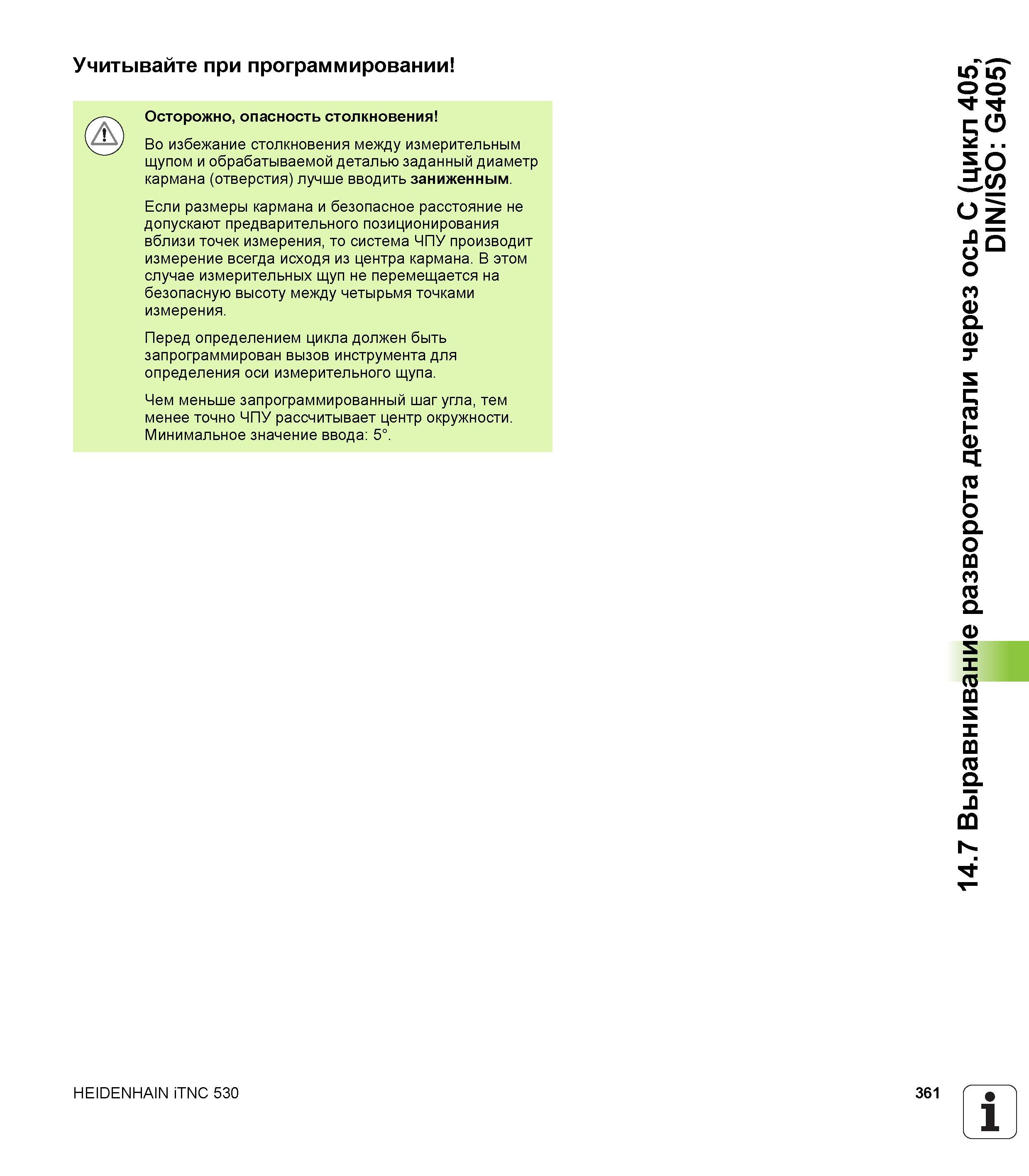

361 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.361
361 Учитывайте при программировании Осторожно, опасность столкновения Во избежание столкновения между измерительным щупом и обрабатываемой деталью за Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов систем числового программного управления оборудованием Версия 2012 года Стр. 361

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 361 0361 Lab2u

Учитывайте при программировании Осторожно, опасность столкновения Во избежание столкновения между измерительным щупом и обрабатываемой деталью заданный диаметр кармана (отверстия) лучше вводить заниженным. Если размеры кармана и безопасное расстояние не допускают предварительного позиционирования вблизи точек измерения, то система ЧПУ производит измерение всегда исходя из центра кармана. В этом случае измерительных щуп не перемещается на безопасную высоту между четырьмя точками измерения. Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Чем меньше запрограммированный шаг угла, тем менее точно ЧПУ рассчитывает центр окружности. Минимальное значение ввода 5°. HEIDENHAIN iTNC 530 361 1 14.7 Выравнивание разворота детали через ось С (цикл 405, DIN/ISO G405)
