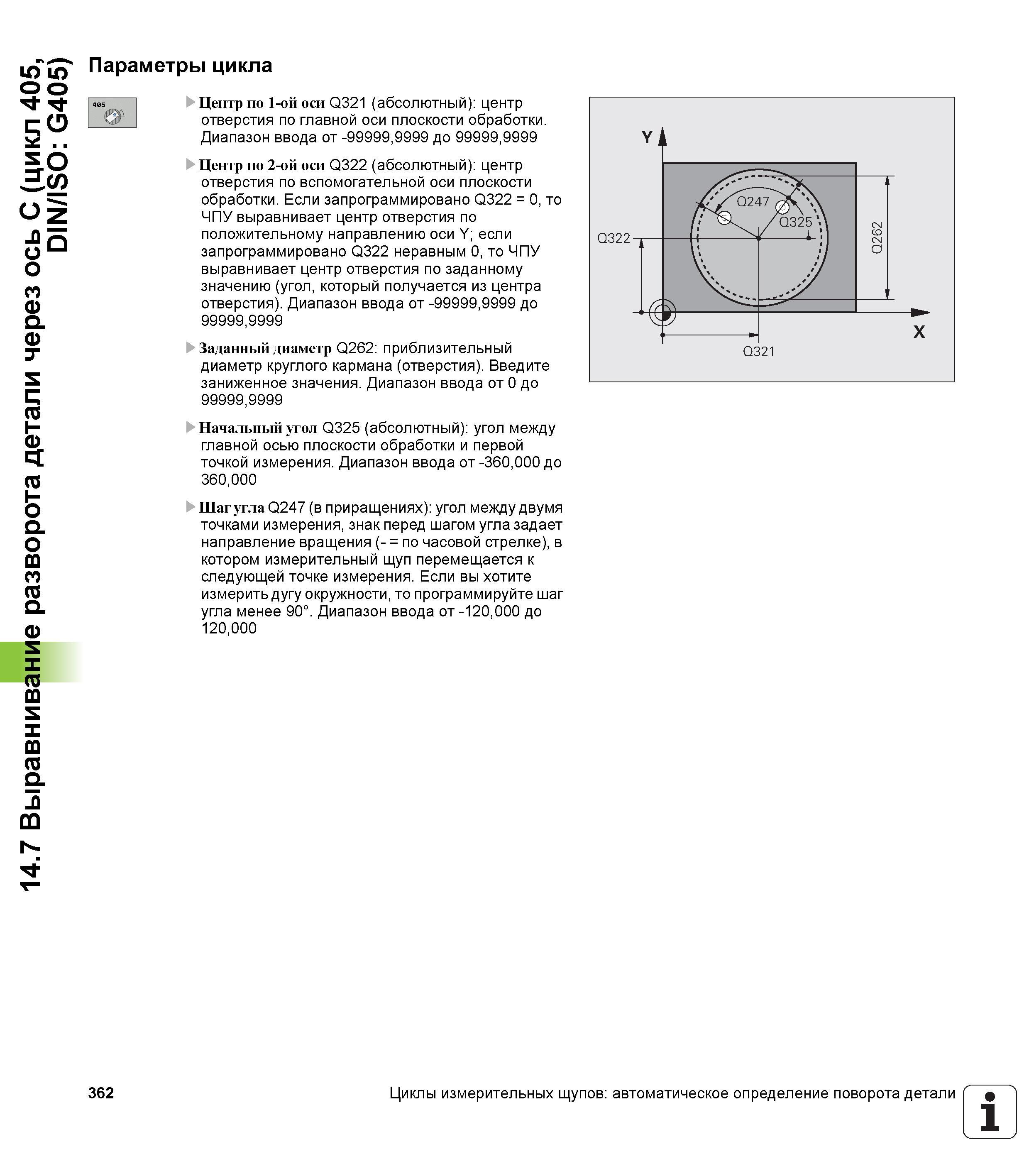

14.7 Выравнивание разворота детали через ось С (цикл 405, DIN/ISO G405) Параметры цикла Центр по 1-ой оси Q321 (абсолютный) центр отверстия по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Центр по 2-ой оси Q322 (абсолютный) центр отверстия по вспомогательной оси плоскости обработки. Если запрограммировано Q322 = 0, то ЧПУ выравнивает центр отверстия по положительному направлению оси Y; если запрограммировано Q322 неравным 0, то ЧПУ выравнивает центр отверстия по заданному значению (угол, который получается из центра отверстия). Диапазон ввода от -99999,9999 до 99999.9999 Заданный диаметр Q262 приблизительный диаметр круглого кармана (отверстия). Введите заниженное значения. Диапазон ввода от 0 до 99999.9999 Начальный угол Q325 (абсолютный) угол между главной осью плоскости обработки и первой точкой измерения. Диапазон ввода от -360,000 до 360.000 Шаг угла Q247 (в приращениях) угол между двумя точками измерения, знак перед шагом угла задает направление вращения (- = по часовой стрелке), в котором измерительный щуп перемещается к следующей точке измерения. Если вы хотите измерить дугу окружности, то программируйте шаг угла менее 90°. Диапазон ввода от -120,000 до 120.000 362 Циклы измерительных щупов автоматическое определение поворота детали 1
