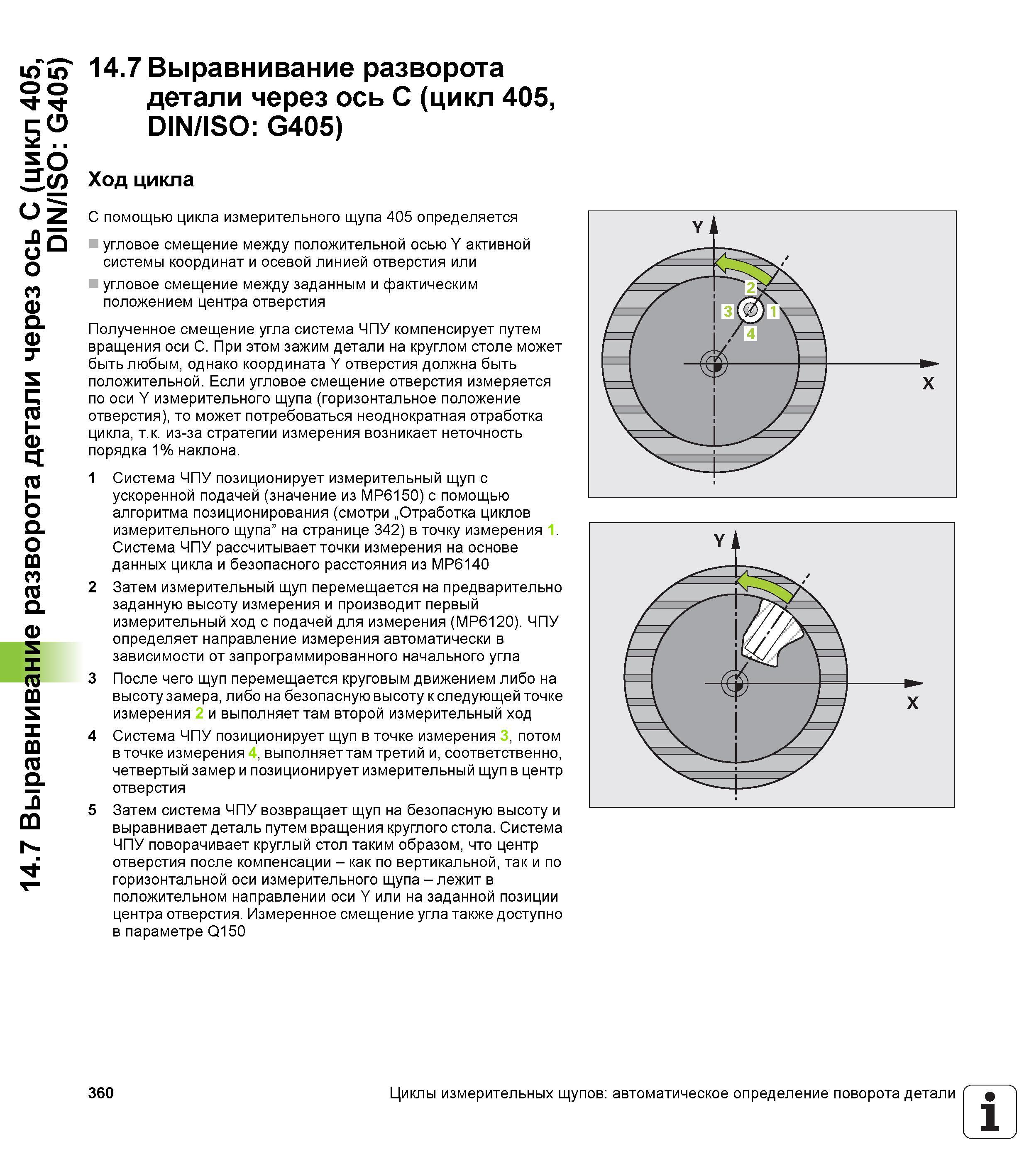

14.7 Выравнивание разворота детали через ось С (цикл 405, DIN/ISO G405) 14.7 Выравнивание разворота детали через ось С (цикл 405, DIN/ISO G405) Ход цикла С помощью цикла измерительного щупа 405 определяется угловое смещение между положительной осью Y активной системы координат и осевой линией отверстия или угловое смещение между заданным и фактическим положением центра отверстия Полученное смещение угла система ЧПУ компенсирует путем вращения оси С. При этом зажим детали на круглом столе может быть любым, однако координата Y отверстия должна быть положительной. Если угловое смещение отверстия измеряется по оси Y измерительного щупа (горизонтальное положение отверстия), то может потребоваться неоднократная отработка цикла, т.к. из-за стратегии измерения возникает неточность порядка 1% наклона. 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в точку измерения 1. Система ЧПУ рассчитывает точки измерения на основе данных цикла и безопасного расстояния из MP6140 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (MP6120). ЧПУ определяет направление измерения автоматически в зависимости от запрограммированного начального угла 3 После чего щуп перемещается круговым движением либо на высоту замера, либо на безопасную высоту к следующей точке измерения 2 и выполняет там второй измерительный ход 4 Система ЧПУ позиционирует щуп в точке измерения 3, потом в точке измерения 4, выполняет там третий и, соответственно, четвертый замер и позиционирует измерительный щуп в центр отверстия 5 Затем система ЧПУ возвращает щуп на безопасную высоту и выравнивает деталь путем вращения круглого стола. Система ЧПУ поворачивает круглый стол таким образом, что центр отверстия после компенсации - как по вертикальной, так и по горизонтальной оси измерительного щупа - лежит в положительном направлении оси Y или на заданной позиции центра отверстия. Измеренное смещение угла также доступно в параметре Q150 360 Циклы измерительных щупов автоматическое определение поворота детали 1
