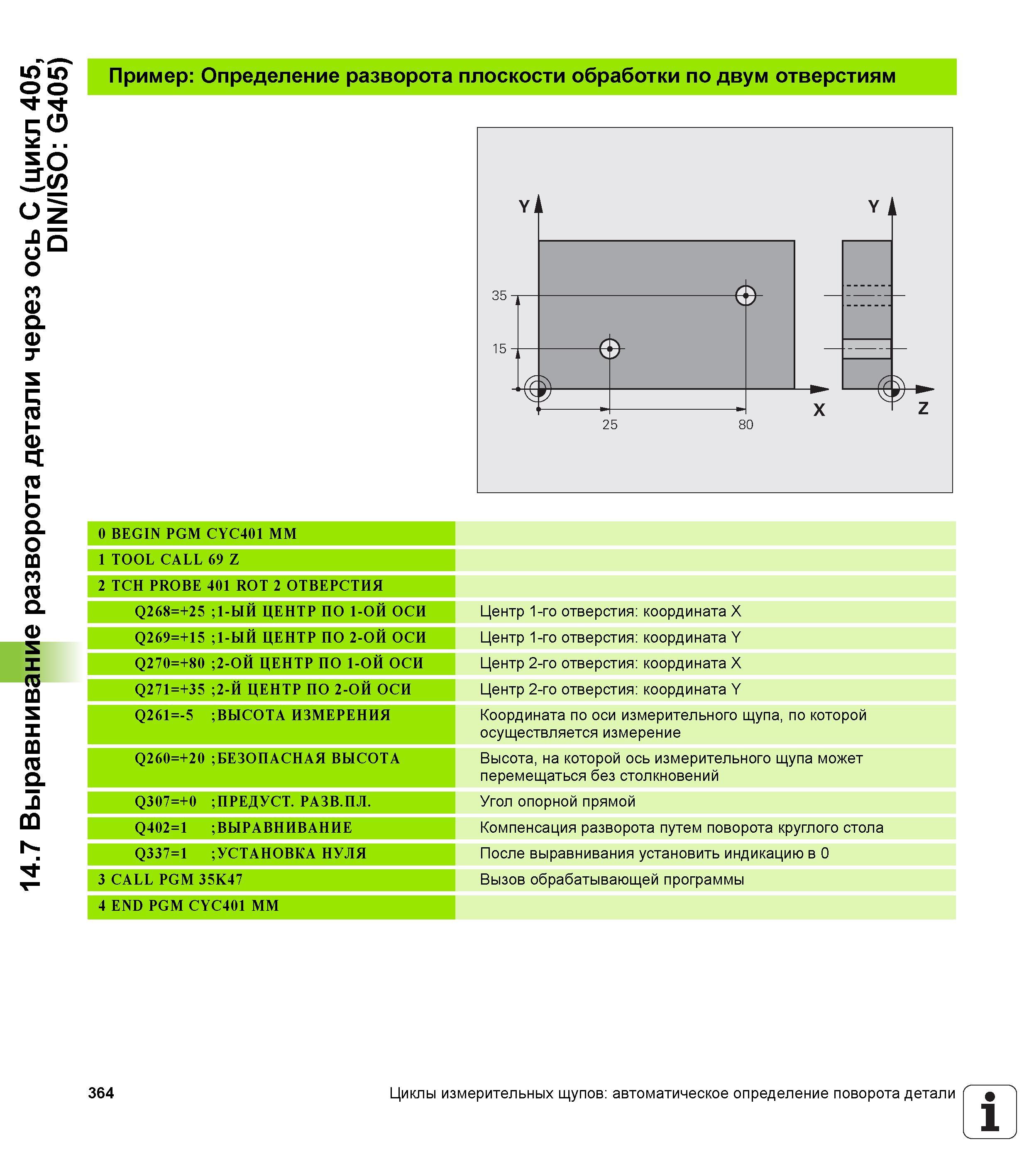

14.7 Выравнивание разворота детали через ось С (цикл 405, DIN/ISO G405) Пример Определение разворота плоскости обработки по двум отверстиям 0 BEGIN PGM CYC401 ММ 1 TOOL CALL 69 Z 2 TCH PROBE 401 ROT 2 ОТВЕРСТИЯ Q268=+25 ;1-ЫЙ ЦЕНТР ПО 1-ОЙ ОСИ Q269=+15 ;1-ЫЙ ЦЕНТР ПО 2-ОЙ ОСИ Q270=+80 ;2-ОЙ ЦЕНТР ПО 1-ОЙ ОСИ Q271=+35 ;2-Й ЦЕНТР ПО 2-ОЙ ОСИ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА Q307=+0 ;ПРЕДУСТ. РАЗВ.ПЛ. Q402=1 ; ВЫРАВНИВАНИЕ Q337=1 ;УСТАНОВКА НУЛЯ 3 CALL PGM 35K47 4 END PGM CYC401 ММ Центр 1-го отверстия координата X Центр 1-го отверстия координата Y Центр 2-го отверстия координата X Центр 2-го отверстия координата Y Координата по оси измерительного щупа, по которой осуществляется измерение Высота, на которой ось измерительного щупа может перемещаться без столкновений Угол опорной прямой Компенсация разворота путем поворота круглого стола После выравнивания установить индикацию в 0 Вызов обрабатывающей программы 364 Циклы измерительных щупов автоматическое определение поворота детали 1
