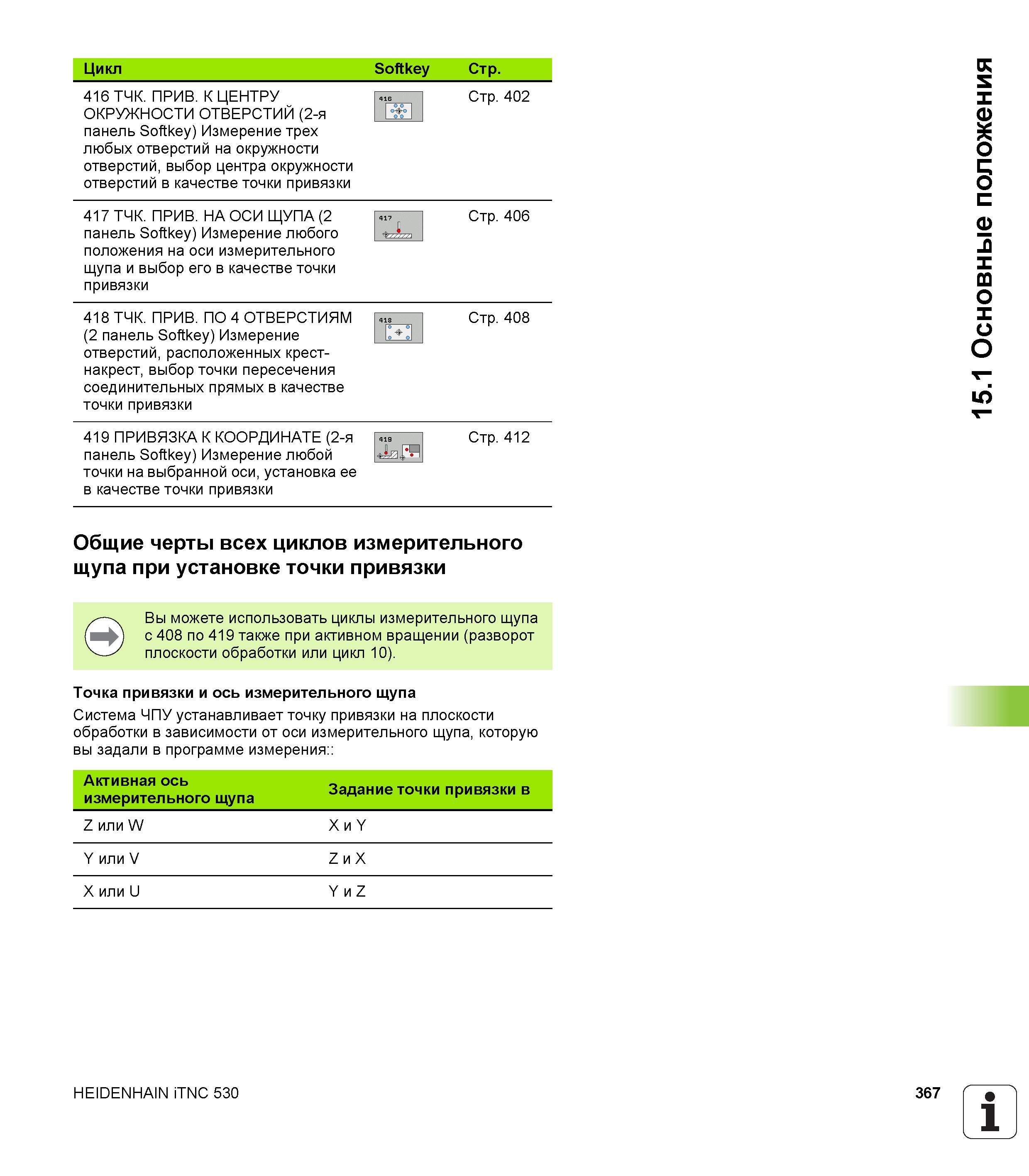

Цикл Softkey Стр. 416 ТЧК. ПРИВ. К ЦЕНТРУ ОКРУЖНОСТИ ОТВЕРСТИЙ (2-я панель Softkey) Измерение трех любых отверстий на окружности отверстий, выбор центра окружности отверстий в качестве точки привязки 416 Стр. 402 417 ТЧК. ПРИВ. НА ОСИ ЩУПА (2 панель Softkey) Измерение любого положения на оси измерительного щупа и выбор его в качестве точки привязки 417 Стр. 406 418 ТЧК. ПРИВ. ПО 4 ОТВЕРСТИЯМ (2 панель Softkey) Измерение 418 f Стр. 408 отверстий, расположенных крест-накрест, выбор точки пересечения соединительных прямых в качестве точки привязки 419 ПРИВЯЗКА К КООРДИНАТЕ (2-я панель Softkey) Измерение любой точки на выбранной оси, установка ее в качестве точки привязки 419 Стр. 412 Общие черты всех циклов измерительного щупа при установке точки привязки Вы можете использовать циклы измерительного щупа с 408 по 419 также при активном вращении (разворот плоскости обработки или цикл 10). Точка привязки и ось измерительного щупа Система ЧПУ устанавливает точку привязки на плоскости обработки в зависимости от оси измерительного щупа, которую вы задали в программе измерения Активная ось измерительного щупа Задание точки привязки в Z или W X и Y Y или V Z и X X или U Y и Z HEIDENHAIN iTNC 530 367 1 15.1 Основные положения
