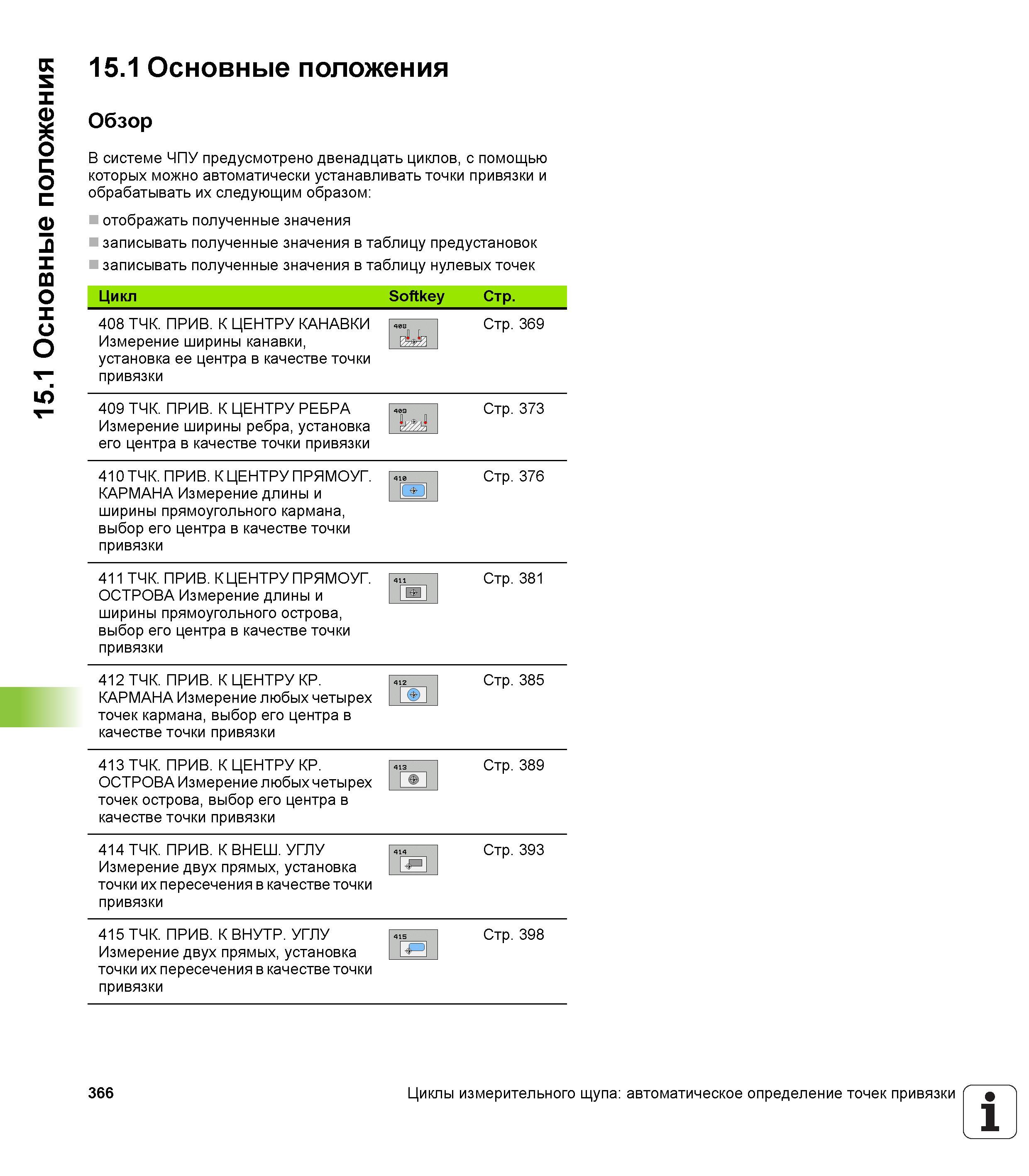

15.1 Основные положения 15.1 Основные положения Обзор В системе ЧПУ предусмотрено двенадцать циклов, с помощью которых можно автоматически устанавливать точки привязки и обрабатывать их следующим образом отображать полученные значения записывать полученные значения в таблицу предустановок записывать полученные значения в таблицу нулевых точек Цикл Softkey Стр. 408 ТЧК. ПРИВ. К ЦЕНТРУ КАНАВКИ Измерение ширины канавки, установка ее центра в качестве точки привязки Стр. 369 409 ТЧК. ПРИВ. К ЦЕНТРУ РЕБРА Измерение ширины ребра,установка его центра в качестве точки привязки Стр. 373 410 ТЧК. ПРИВ. К ЦЕНТРУ ПРЯМОУГ. КАРМАНА Измерение длины и ширины прямоугольного кармана, выбор его центра в качестве точки привязки Стр. 376 411 ТЧК. ПРИВ. К ЦЕНТРУ ПРЯМОУГ. ОСТРОВА Измерение длины и ширины прямоугольного острова, выбор его центра в качестве точки привязки Стр. 381 412 ТЧК. ПРИВ. К ЦЕНТРУ КР. КАРМАНА Измерение любых четырех точек кармана, выбор его центра в качестве точки привязки Стр. 385 413 ТЧК. ПРИВ. К ЦЕНТРУ КР. ОСТРОВА Измерение любых четырех точек острова, выбор его центра в качестве точки привязки Стр. 389 414 ТЧК. ПРИВ. К ВНЕШ. УГЛУ Измерение двух прямых, установка Стр. 393 414 точки их пересечения в качестве точки привязки 415 ТЧК. ПРИВ. К ВНУТР. УГЛУ Измерение двух прямых, установка Стр. 398 415 hf13 точки их пересечения в качестве точки привязки 366 Циклы измерительного щупа автоматическое определение точек привязки 1
