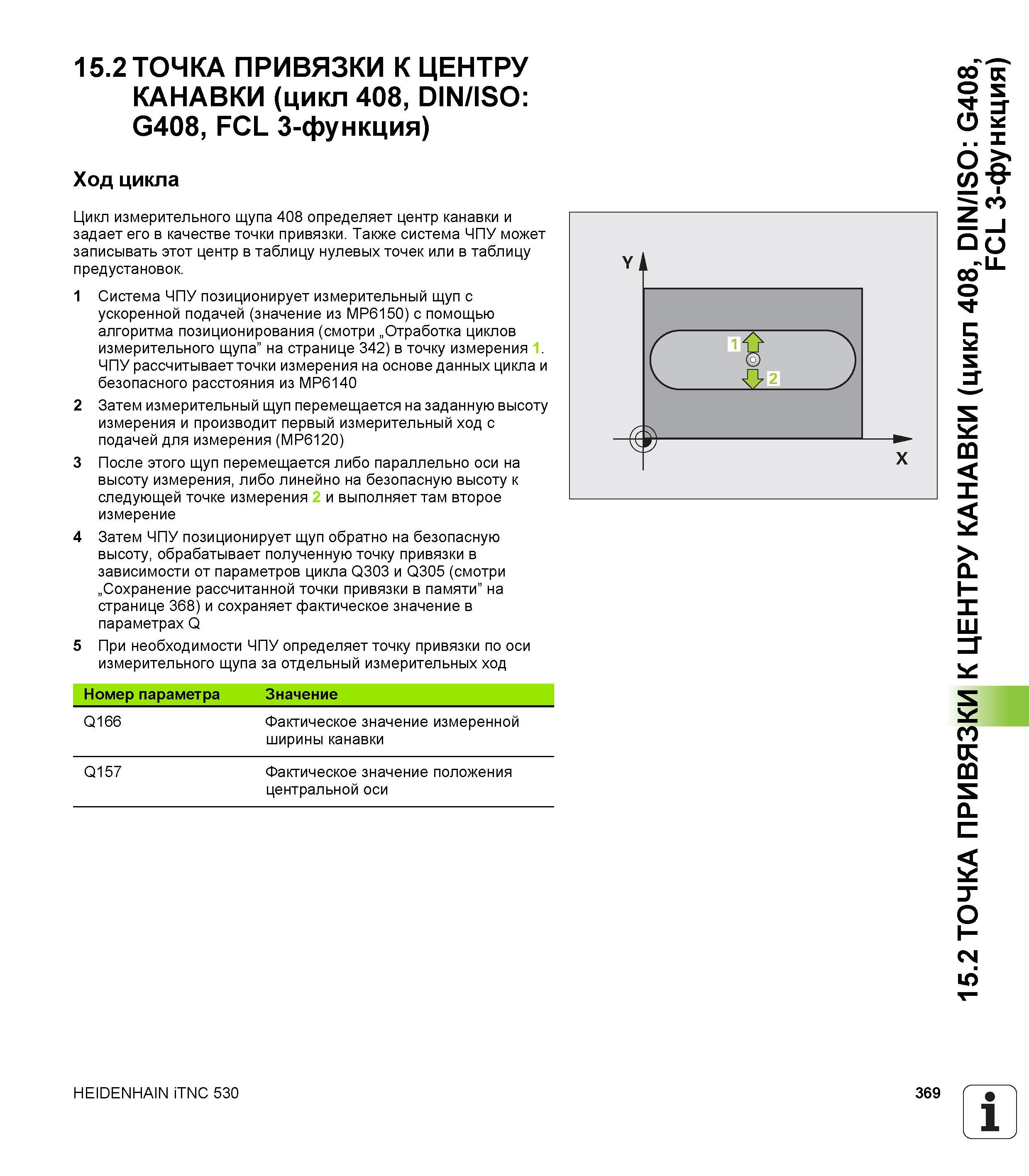

15.2 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ КАНАВКИ (цикл 408, DIN/ISO G408, FCL 3-функция) Ход цикла Цикл измерительного щупа 408 определяет центр канавки и задает его в качестве точки привязки. Также система ЧПУ может записывать этот центр в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в точку измерения 1. ЧПУ рассчитывает точки измерения на основе данных цикла и безопасного расстояния из MP6140 2 Затем измерительный щуп перемещается на заданную высоту измерения и производит первый измерительный ход с подачей для измерения (MP6120) 3 После этого щуп перемещается либо параллельно оси на высоту измерения, либо линейно на безопасную высоту к следующей точке измерения 2 и выполняет там второе измерение 4 Затем ЧПУ позиционирует щуп обратно на безопасную высоту, обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 368) и сохраняет фактическое значение в параметрах Q 5 При необходимости ЧПУ определяет точку привязки по оси измерительного щупа за отдельный измерительных ход Номер параметра Значение Q166 Фактическое значение измеренной ширины канавки Q157 Фактическое значение положения центральной оси HEIDENHAIN iTNC 530 369 1 _' 15.2 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ КАНАВКИ (цикл 408, DIN/ISO G408, Н FCL 3-функция)
