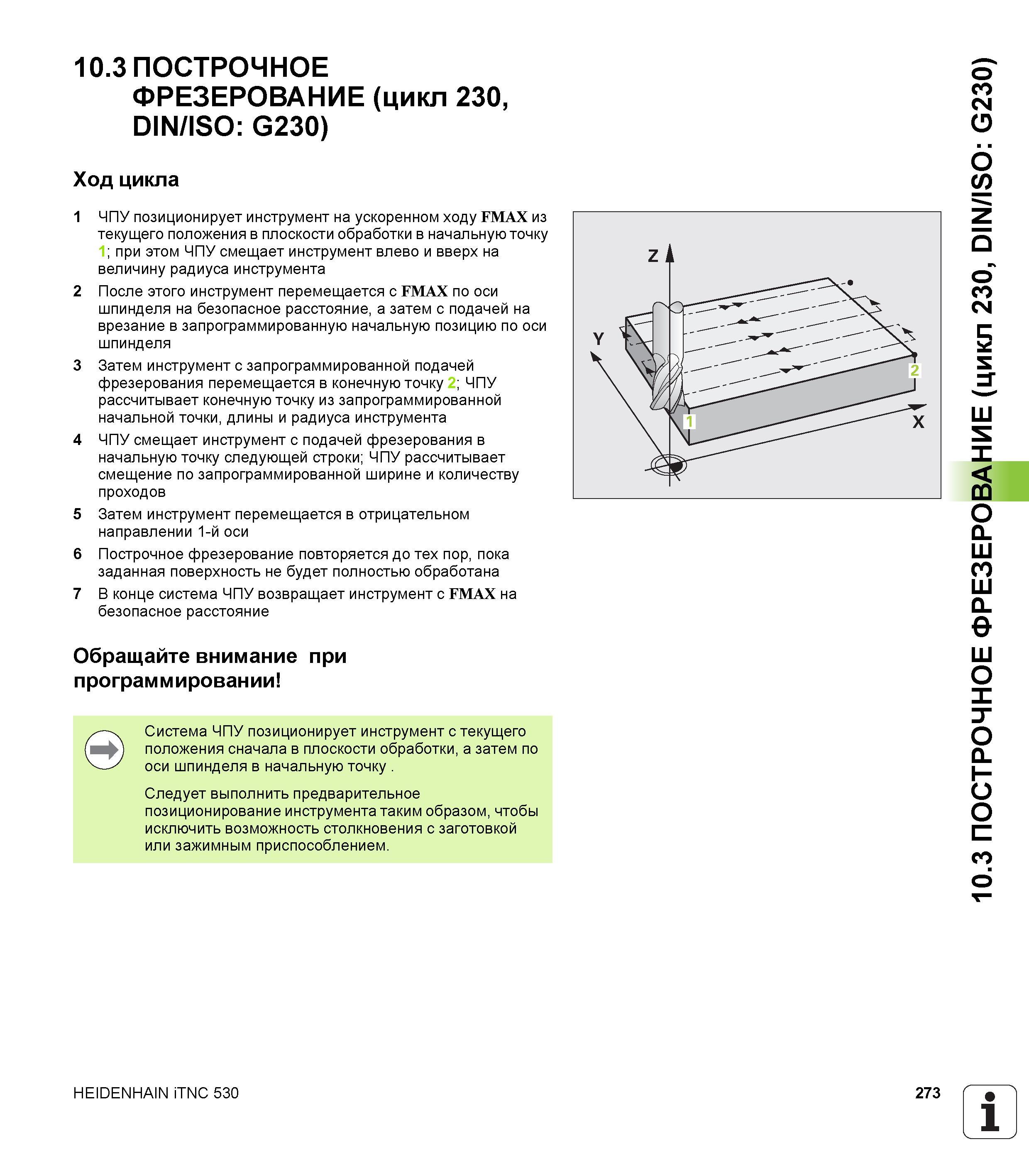

10.3 ПОСТРОЧНОЕ ФРЕЗЕРОВАНИЕ (цикл 230, DIN/ISO G230) Ход цикла 1 ЧПУ позиционирует инструмент на ускоренном ходу FMAX из текущего положения в плоскости обработки в начальную точку 1; при этом ЧПУ смещает инструмент влево и вверх на величину радиуса инструмента 2 После этого инструмент перемещается с FMAX по оси шпинделя на безопасное расстояние, а затем с подачей на врезание в запрограммированную начальную позицию по оси шпинделя 3 Затем инструмент с запрограммированной подачей фрезерования перемещается в конечную точку 2; ЧПУ рассчитывает конечную точку из запрограммированной начальной точки, длины и радиуса инструмента 4 ЧПУ смещает инструмент с подачей фрезерования в начальную точку следующей строки; ЧПУ рассчитывает смещение по запрограммированной ширине и количеству проходов 5 Затем инструмент перемещается в отрицательном направлении 1-й оси 6 Построчное фрезерование повторяется до тех пор, пока заданная поверхность не будет полностью обработана 7 В конце система ЧПУ возвращает инструмент с FMAX на безопасное расстояние Обращайте внимание при программировании Система ЧПУ позиционирует инструмент с текущего положения сначала в плоскости обработки, а затем по оси шпинделя в начальную точку Следует выполнить предварительное позиционирование инструмента таким образом, чтобы исключить возможность столкновения с заготовкой или зажимным приспособлением. HEIDENHAIN iTNC 530 273 1 10.3 ПОСТРОЧНОЕ ФРЕЗЕРОВАНИЕ (цикл 230, DIN/ISO G230)
