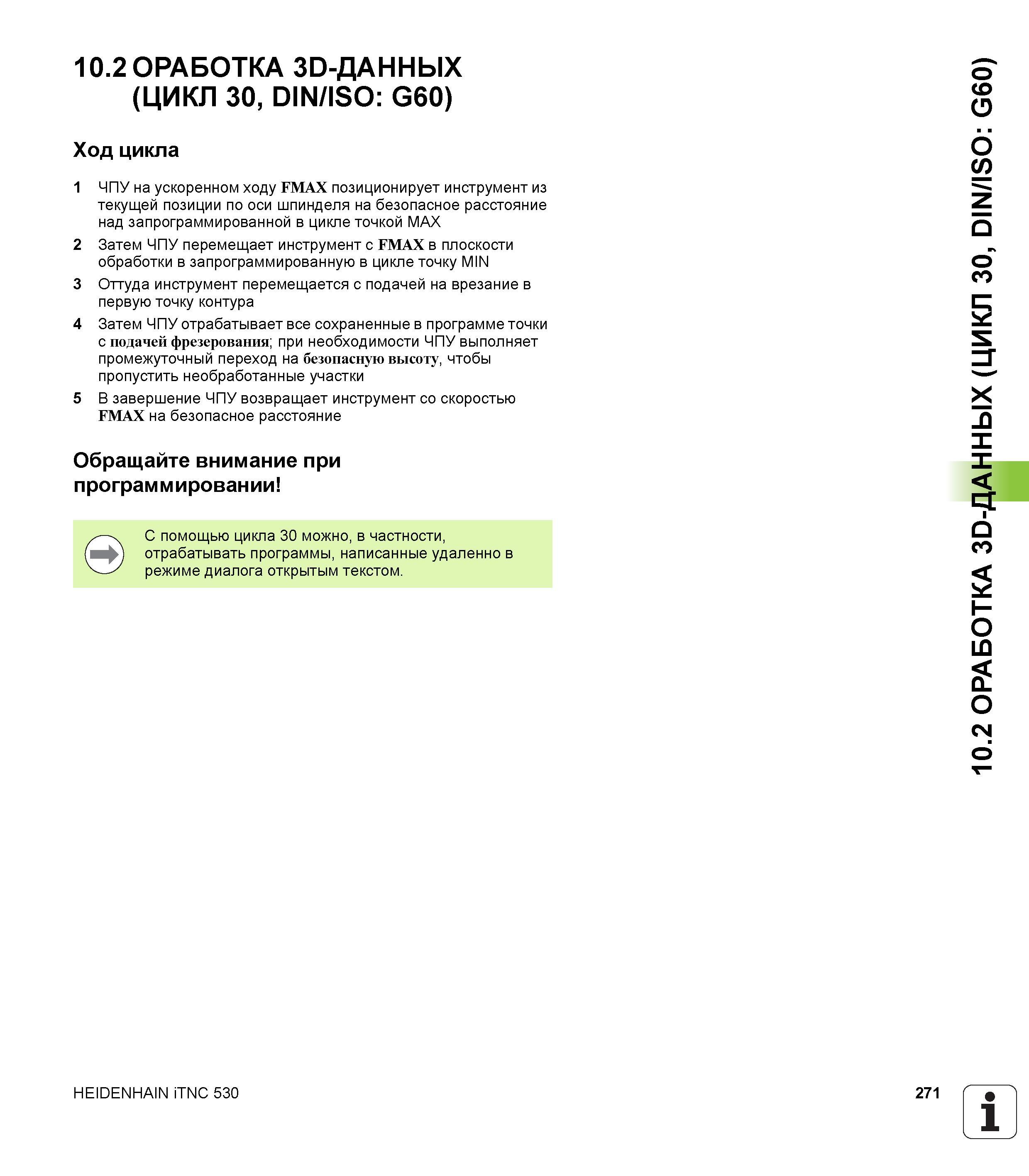

10.2 ОРАБОТКА 30-ДАННЫХ (ЦИКЛ 30, DIN/ISO G60) Ход цикла 1 ЧПУ на ускоренном ходу FMAX позиционирует инструмент из текущей позиции по оси шпинделя на безопасное расстояние над запрограммированной в цикле точкой MAX 2 Затем ЧПУ перемещает инструмент с FMAX в плоскости обработки в запрограммированную в цикле точку MIN 3 Оттуда инструмент перемещается с подачей на врезание в первую точку контура 4 Затем ЧПУ отрабатывает все сохраненные в программе точки с подачей фрезерования; при необходимости ЧПУ выполняет промежуточный переход на безопасную высоту, чтобы пропустить необработанные участки 5 В завершение ЧПУ возвращает инструмент со скоростью FMAX на безопасное расстояние Обращайте внимание при программировании С помощью цикла 30 можно, в частности, отрабатывать программы, написанные удаленно в режиме диалога открытым текстом. HEIDENHAIN iTNC 530 271 1 10.2 ОРАБОТКА 30-ДАННЫХ (ЦИКЛ 30, DIN/ISO G60)
