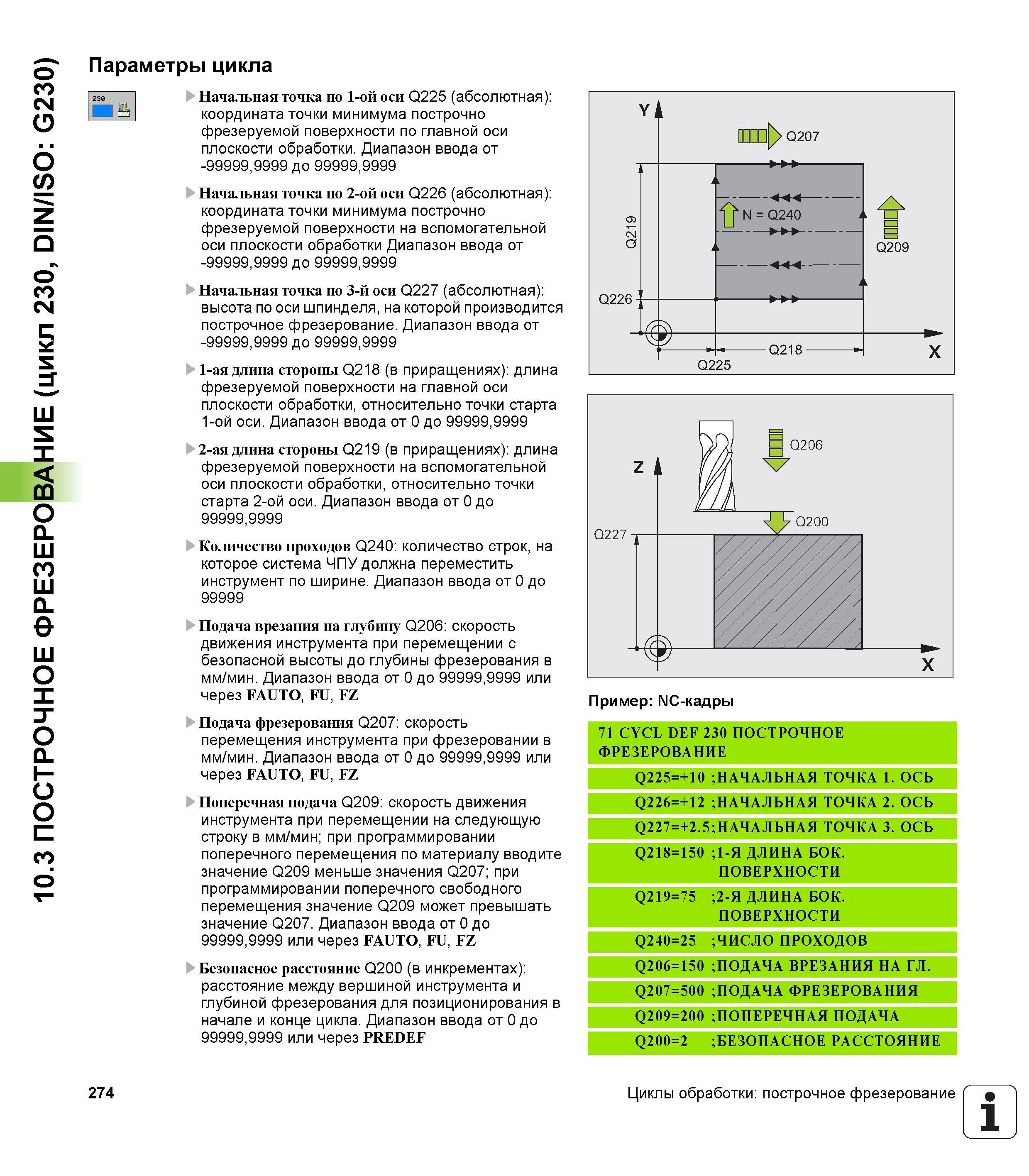

10.3 ПОСТРОЧНОЕ ФРЕЗЕРОВАНИЕ (цикл 230, DIN/ISO G230) Параметры цикла Начальная точка по 1-ой оси Q225 (абсолютная) координата точки минимума построчно фрезеруемой поверхности по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Начальная точка по 2-ой оси Q226 (абсолютная) координата точки минимума построчно фрезеруемой поверхности на вспомогательной оси плоскости обработки Диапазон ввода от -99999,9999 до 99999,9999 Начальная точка по 3-й оси Q227 (абсолютная) высота по оси шпинделя, на которой производится построчное фрезерование. Диапазон ввода от -99999,9999 до 99999,9999 1-ая длина стороны Q218 (в приращениях) длина фрезеруемой поверхности на главной оси плоскости обработки, относительно точки старта 1-ой оси. Диапазон ввода от 0 до 99999,9999 2-ая длина стороны Q219 (в приращениях) длина фрезеруемой поверхности на вспомогательной оси плоскости обработки, относительно точки старта 2-ой оси. Диапазон ввода от 0 до 99999.9999 Количество проходов Q240 количество строк, на которое система ЧПУ должна переместить инструмент по ширине. Диапазон ввода от 0 до 99999 Подача врезания на глубину Q206 скорость движения инструмента при перемещении с безопасной высоты до глубины фрезерования в мм/мин. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Подача фрезерования Q207 скорость перемещения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Поперечная подача Q209 скорость движения инструмента при перемещении на следующую строку в мм/мин; при программировании поперечного перемещения по материалу вводите значение Q209 меньше значения Q207; при программировании поперечного свободного перемещения значение Q209 может превышать значение Q207. Диапазон ввода от 0 до 99999.9999 или через FAUTO, FU, FZ Безопасное расстояние Q200 (в инкрементах) расстояние между вершиной инструмента и глубиной фрезерования для позиционирования в начале и конце цикла. Диапазон ввода от 0 до 99999.9999 или через PREDEF 230 Ой 71 CYCL DEF 230 ПОСТРОЧНОЕ ФРЕЗЕРОВАНИЕ Q225=+10 ;НАЧАЛЬНАЯ ТОЧКА 1. ОСЬ Q226=+12 ;НАЧАЛЬНАЯ ТОЧКА 2. ОСЬ Q227=+2.5;НАЧАЛЬНАЯ ТОЧКА 3. ОСЬ Q218=150 ;1-Я ДЛИНА БОК. ПОВЕРХНОСТИ Q219=75 ;2-Я ДЛИНА БОК. ПОВЕРХНОСТИ Q240=25 ;ЧИСЛО ПРОХОДОВ Q206=150 ;ПОДАЧА ВРЕЗАНИЯ НА ГЛ. Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q209=200 ;ПОПЕРЕЧНАЯ ПОДАЧА Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ 274 Циклы обработки построчное фрезерование 1
