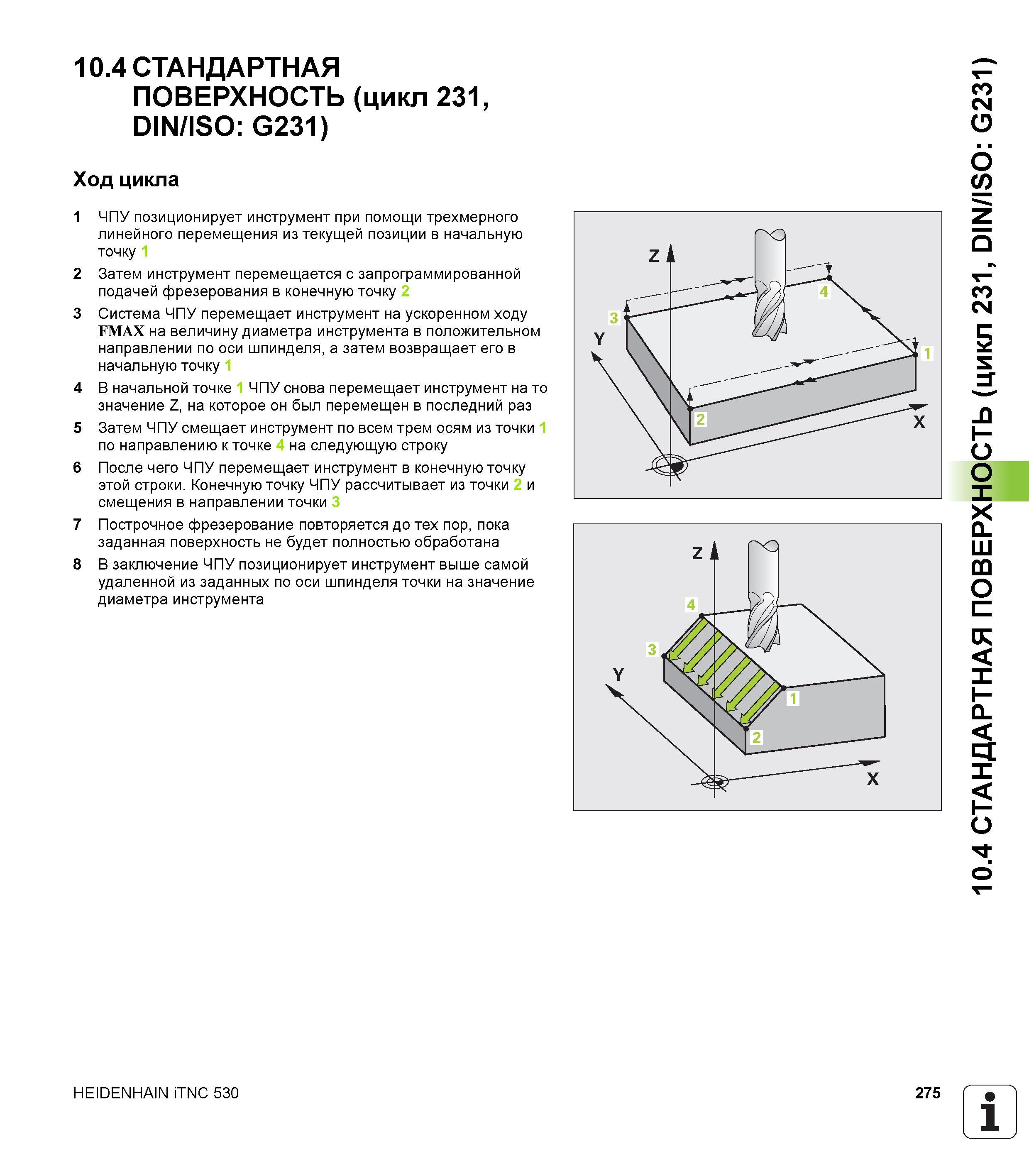

10.4 СТАНДАРТНАЯ ПОВЕРХНОСТЬ (цикл 231, DIN/ISO G231) Ход цикла 1 ЧПУ позиционирует инструмент при помощи трехмерного линейного перемещения из текущей позиции в начальную точку 1 2 Затем инструмент перемещается с запрограммированной подачей фрезерования в конечную точку 2 3 Система ЧПУ перемещает инструмент на ускоренном ходу FMAX на величину диаметра инструмента в положительном направлении по оси шпинделя, а затем возвращает его в начальную точку 1 4 В начальной точке 1 ЧПУ снова перемещает инструмент на то значение Z, на которое он был перемещен в последний раз 5 Затем ЧПУ смещает инструмент по всем трем осям из точки 1 по направлению к точке 4 на следующую строку 6 После чего ЧПУ перемещает инструмент в конечную точку этой строки. Конечную точку ЧПУ рассчитывает из точки 2 и смещения в направлении точки 3 7 Построчное фрезерование повторяется до тех пор, пока заданная поверхность не будет полностью обработана 8 В заключение ЧПУ позиционирует инструмент выше самой удаленной из заданных по оси шпинделя точки на значение диаметра инструмента HEIDENHAIN iTNC 530 275 1 10.4 СТАНДАРТНАЯ ПОВЕРХНОСТЬ (цикл 231, DIN/ISO G231)
