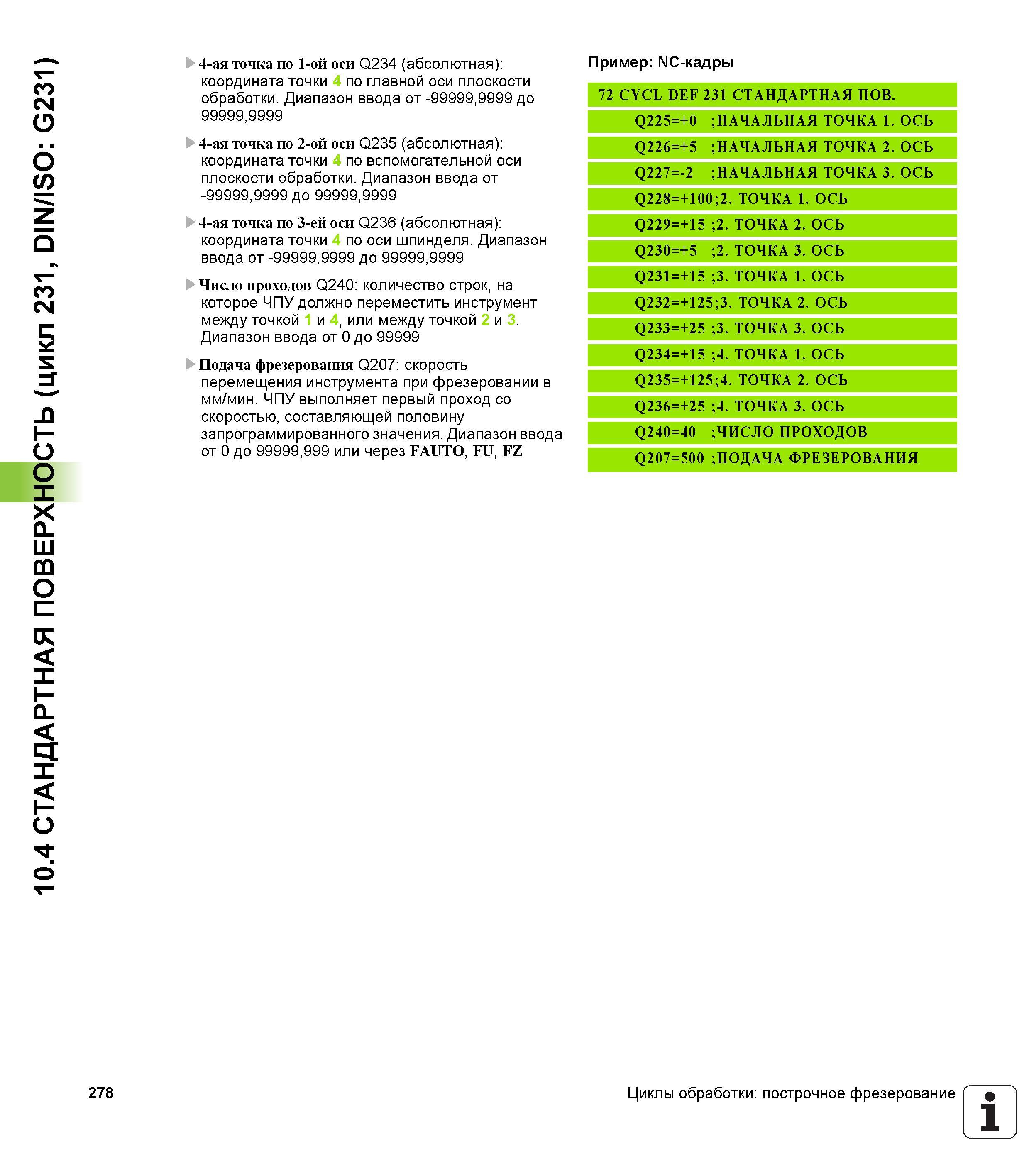

10.4 СТАНДАРТНАЯ ПОВЕРХНОСТЬ (цикл 231, DIN/ISO G231) 278 4-ая точка по 1-ой оси Q234 (абсолютная) координата точки 4 по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 4-ая точка по 2-ой оси Q235 (абсолютная) координата точки 4 по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 4-ая точка по 3-ей оси Q236 (абсолютная) координата точки 4 по оси шпинделя. Диапазон ввода от -99999,9999 до 99999,9999 Число проходов Q240 количество строк, на которое ЧПУ должно переместить инструмент между точкой 1 и 4, или между точкой 2 и 3. Диапазон ввода от 0 до 99999 Подача фрезерования Q207 скорость перемещения инструмента при фрезеровании в мм/мин. ЧПУ выполняет первый проход со скоростью, составляющей половину запрограммированного значения. Диапазон ввода от 0 до 99999,999 или через FAUTO, FU, FZ Пример NC-кадры 72 CYCL DEF 231 СТАНДАРТНАЯ ПОВ. Q225=+0 НАЧАЛЬНАЯ ТОЧКА 1. ОСЬ Q226=+5 НАЧАЛЬНАЯ ТОЧКА 2. ОСЬ Q227=-2 НАЧАЛЬНАЯ ТОЧКА 3. ОСЬ Q228=+100;2. ТОЧКА 1. ОСЬ Q229=+15 ;2. ТОЧКА 2. ОСЬ Q230=+5 ;2. ТОЧКА 3. ОСЬ Q231=+15 ;3. ТОЧКА 1. ОСЬ Q232=+125;3. ТОЧКА 2. ОСЬ Q233=+25 ;3. ТОЧКА 3. ОСЬ Q234=+15 ;4. ТОЧКА 1. ОСЬ Q235=+125;4. ТОЧКА 2. ОСЬ Q236=+25 ;4. ТОЧКА 3. ОСЬ Q240=40 ;ЧИСЛО ПРОХОДОВ Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Циклы обработки построчное фрезерование 1 _'
