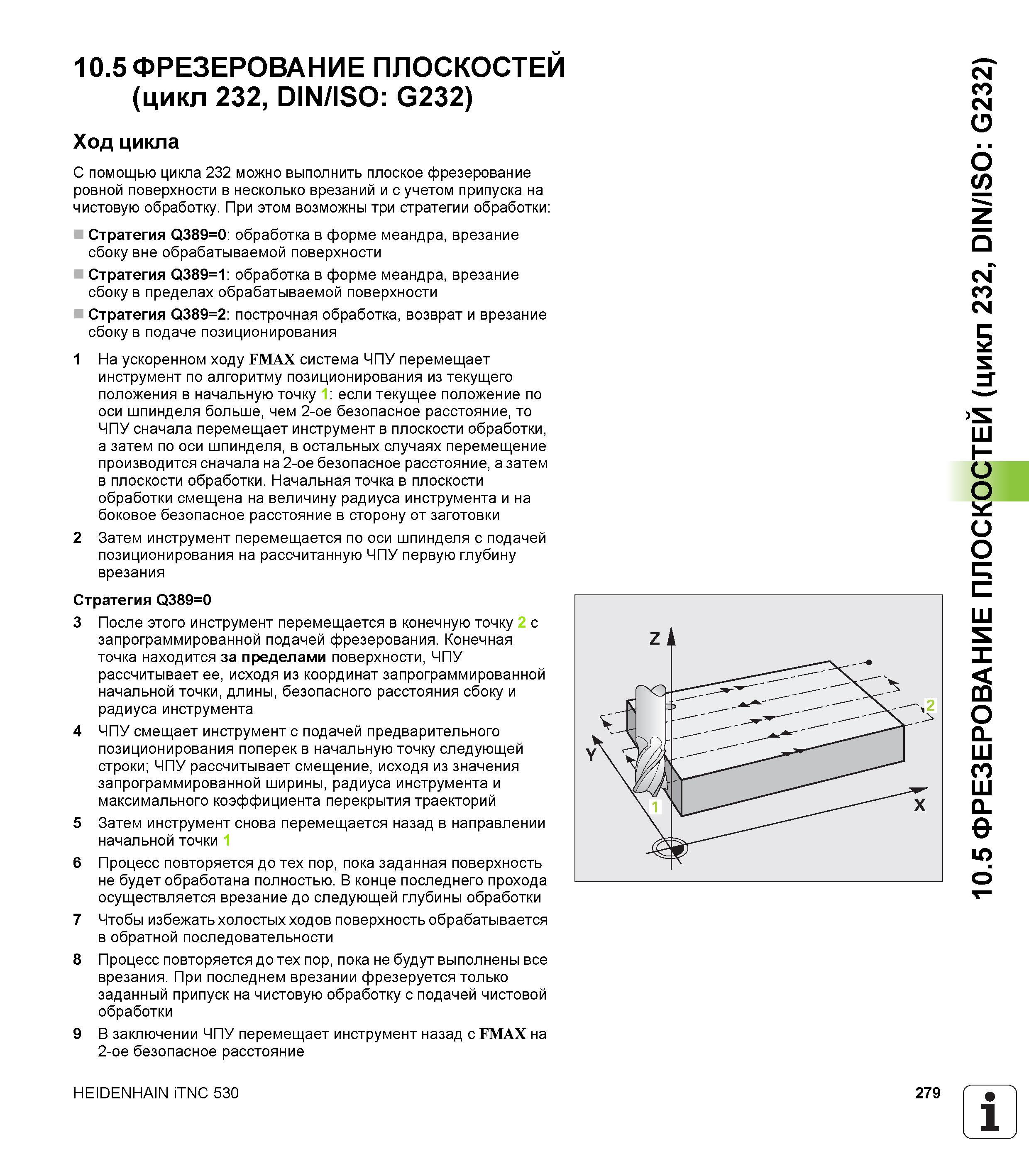

10.5 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232, DIN/ISO G232) Ход цикла С помощью цикла 232 можно выполнить плоское фрезерование ровной поверхности в несколько врезаний и с учетом припуска на чистовую обработку. При этом возможны три стратегии обработки Стратегия Q389=0 обработка в форме меандра, врезание сбоку вне обрабатываемой поверхности Стратегия Q389=1 обработка в форме меандра, врезание сбоку в пределах обрабатываемой поверхности Стратегия Q389=2 построчная обработка, возврат и врезание сбоку в подаче позиционирования 1 На ускоренном ходу FMAX система ЧПУ перемещает инструмент по алгоритму позиционирования из текущего положения в начальную точку 1 если текущее положение по оси шпинделя больше, чем 2-ое безопасное расстояние, то ЧПУ сначала перемещает инструмент в плоскости обработки, а затем по оси шпинделя, в остальных случаях перемещение производится сначала на 2-ое безопасное расстояние, а затем в плоскости обработки. Начальная точка в плоскости обработки смещена на величину радиуса инструмента и на боковое безопасное расстояние в сторону от заготовки 2 Затем инструмент перемещается по оси шпинделя с подачей позиционирования на рассчитанную ЧПУ первую глубину врезания Стратегия Q389=0 3 После этого инструмент перемещается в конечную точку 2 с запрограммированной подачей фрезерования. Конечная точка находится за пределами поверхности, ЧПУ рассчитывает ее, исходя из координат запрограммированной начальной точки, длины, безопасного расстояния сбоку и радиуса инструмента 4 ЧПУ смещает инструмент с подачей предварительного позиционирования поперек в начальную точку следующей строки; ЧПУ рассчитывает смещение, исходя из значения запрограммированной ширины, радиуса инструмента и максимального коэффициента перекрытия траекторий 5 Затем инструмент снова перемещается назад в направлении начальной точки 1 6 Процесс повторяется до тех пор, пока заданная поверхность не будет обработана полностью. В конце последнего прохода осуществляется врезание до следующей глубины обработки 7 Чтобы избежать холостых ходов поверхность обрабатывается в обратной последовательности 8 Процесс повторяется до тех пор, пока не будут выполнены все врезания. При последнем врезании фрезеруется только заданный припуск на чистовую обработку с подачей чистовой обработки 9 В заключении ЧПУ перемещает инструмент назад с FMAX на 2-ое безопасное расстояние HEIDENHAIN iTNC 530 279 1 10.5 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232, DIN/ISO G232)
