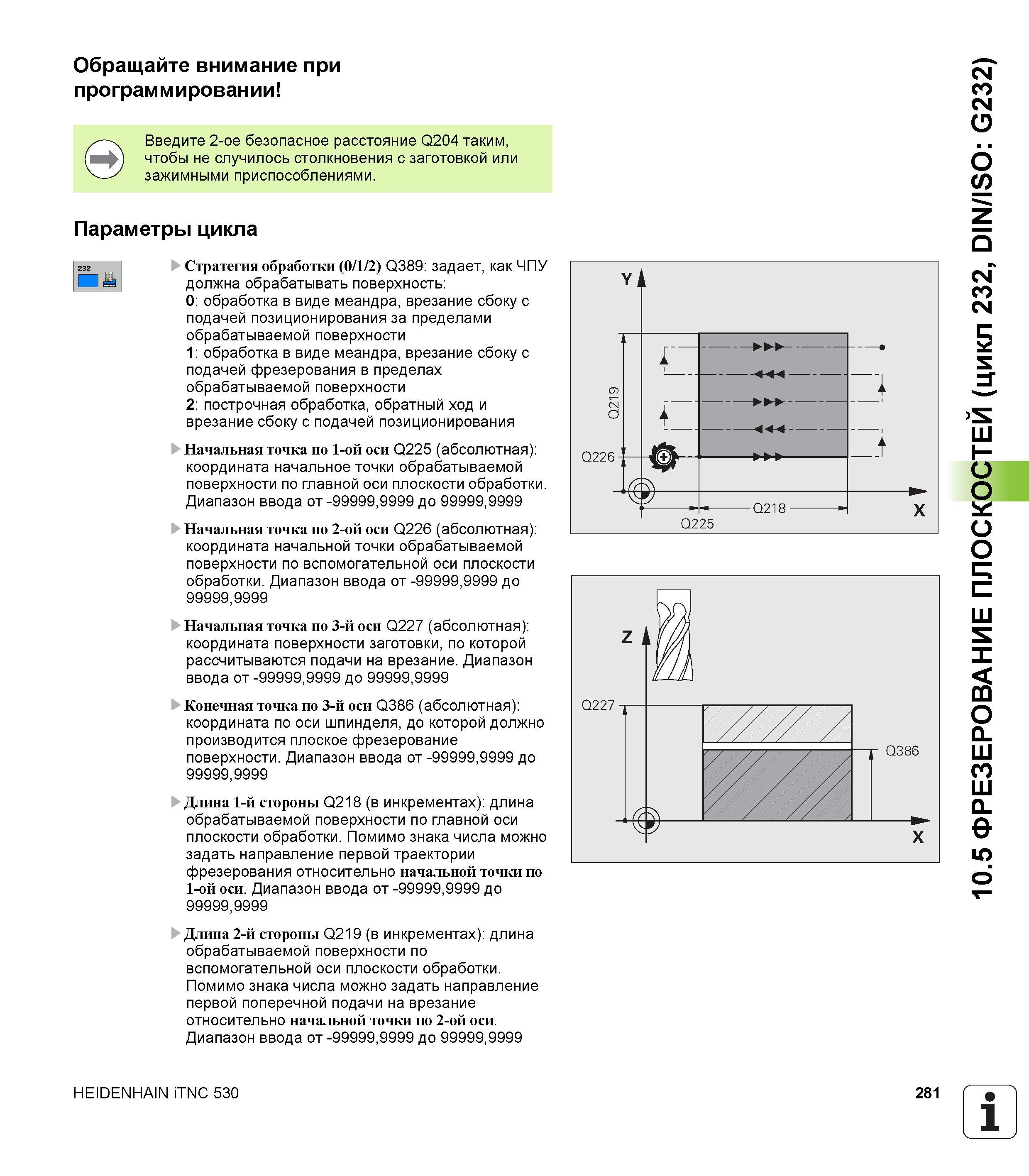

281 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.281

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 281 0281 Lab2u

Обращайте внимание при программировании Введите 2-ое безопасное расстояние Q204 таким, чтобы не случилось столкновения с заготовкой или зажимными приспособлениями. Параметры цикла Стратегия обработки (0/1/2) Q389 задает, как ЧПУ должна обрабатывать поверхность 0 обработка в виде меандра, врезание сбоку с подачей позиционирования за пределами обрабатываемой поверхности 1 обработка в виде меандра, врезание сбоку с подачей фрезерования в пределах обрабатываемой поверхности 2 построчная обработка, обратный ход и врезание сбоку с подачей позиционирования Начальная точка по 1-ой оси Q225 (абсолютная) координата начальное точки обрабатываемой поверхности по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Начальная точка по 2-ой оси Q226 (абсолютная) координата начальной точки обрабатываемой поверхности по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 Начальная точка по 3-й оси Q227 (абсолютная) координата поверхности заготовки, по которой рассчитываются подачи на врезание. Диапазон ввода от -99999,9999 до 99999,9999 Конечная точка по 3-й оси Q386 (абсолютная) координата по оси шпинделя, до которой должно производится плоское фрезерование поверхности. Диапазон ввода от -99999,9999 до 99999.9999 Длина 1-й стороны Q218 (в инкрементах) длина обрабатываемой поверхности по главной оси плоскости обработки. Помимо знака числа можно задать направление первой траектории фрезерования относительно начальной точки по 1-ой оси. Диапазон ввода от -99999,9999 до 99999.9999 Длина 2-й стороны Q219 (в инкрементах) длина обрабатываемой поверхности по вспомогательной оси плоскости обработки. Помимо знака числа можно задать направление первой поперечной подачи на врезание относительно начальной точки по 2-ой оси. Диапазон ввода от -99999,9999 до 99999,9999 HEIDENHAIN iTNC 530 281 1 10.5 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232, DIN/ISO G232)
