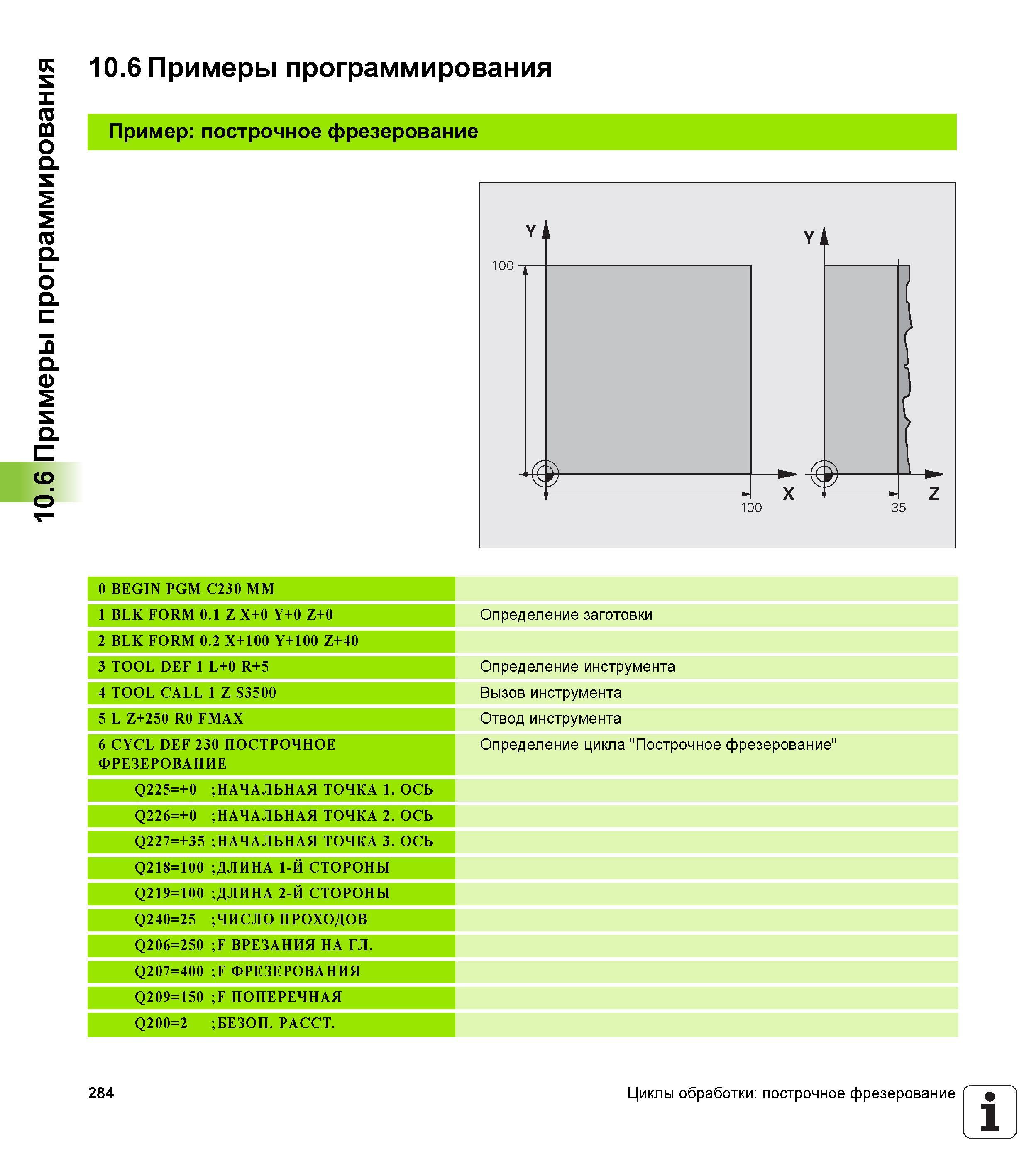

10.6 Примеры программирования 10.6 Примеры программирования Пример построчное фрезерование 0 BEGIN PGM C230 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z+0 2 BLK FORM 0.2 X+100 Y+100 Z+40 3 TOOL DEF 1 L+0 R+5 4 TOOL CALL 1 Z S3500 5 L Z+250 R0 FMAX 6 CYCL DEF 230 ПОСТРОЧНОЕ ФРЕЗЕРОВАНИЕ Q225=+0 ;НАЧАЛЬНАЯ ТОЧКА 1. ОСЬ Q226=+0 ;НАЧАЛЬНАЯ ТОЧКА 2. ОСЬ 5 3 + = Г- 2 2 Q ;НАЧАЛЬНАЯ ТОЧКА 3. ОСЬ 0 0 =1 00 2 Q ;ДЛИНА 1-Й СТОРОНЫ Q219=100 ;ДЛИНА 2-Й СТОРОНЫ Q240=25 ;ЧИСЛО ПРОХОДОВ Q206=250 ;F ВРЕЗАНИЯ НА ГЛ. Q207=400 ;F ФРЕЗЕРОВАНИЯ Q209=150 ;F ПОПЕРЕЧНАЯ Q200=2 ;БЕЗОП. РАССТ. Определение заготовки Определение инструмента Вызов инструмента Отвод инструмента Определение цикла "Построчное фрезерование" 284 Циклы обработки построчное фрезерование 1
