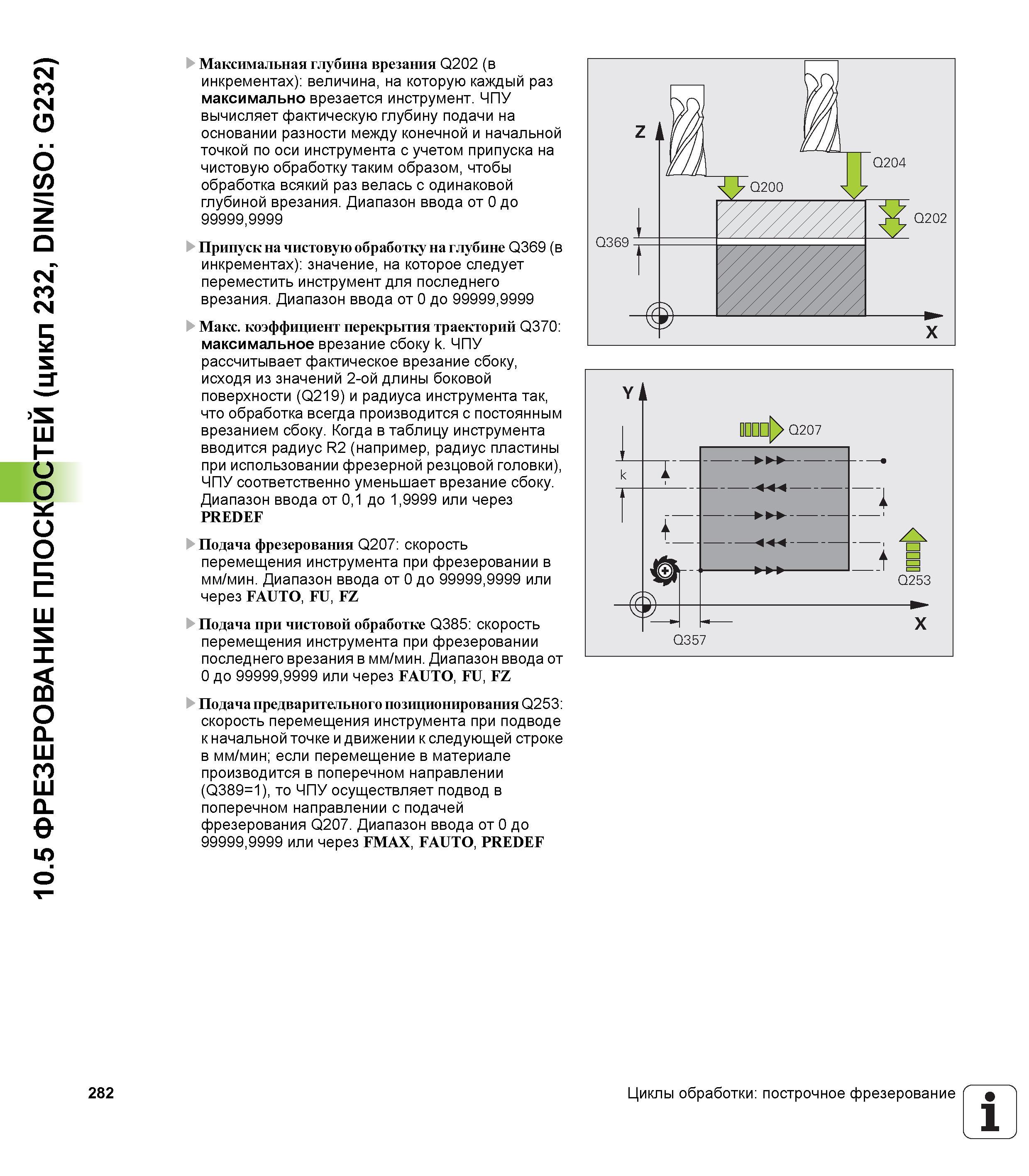

10.5 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232, DIN/ISO G232) Максимальная глубина врезания Q202 (в инкрементах) величина, на которую каждый раз максимально врезается инструмент. ЧПУ вычисляет фактическую глубину подачи на основании разности между конечной и начальной точкой по оси инструмента с учетом припуска на чистовую обработку таким образом, чтобы обработка всякий раз велась с одинаковой глубиной врезания. Диапазон ввода от 0 до 99999.9999 Припуск на чистовую обработку на глубине Q369 (в инкрементах) значение, на которое следует переместить инструмент для последнего врезания. Диапазон ввода от 0 до 99999,9999 Mara. коэффициент перекрытия траекторий Q370 максимальное врезание сбоку k. ЧПУ рассчитывает фактическое врезание сбоку, исходя из значений 2-ой длины боковой поверхности (Q219) и радиуса инструмента так, что обработка всегда производится с постоянным врезанием сбоку. Когда в таблицу инструмента вводится радиус R2 (например, радиус пластины при использовании фрезерной резцовой головки), ЧПУ соответственно уменьшает врезание сбоку. Диапазон ввода от 0,1 до 1,9999 или через PREDEF Подача фрезерования Q207 скорость перемещения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Подача при чистовой обработке Q385 скорость перемещения инструмента при фрезеровании последнего врезания в мм/мин. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Подача предварительного позиционирования Q253 скорость перемещения инструмента при подводе к начальной точке и движении к следующей строке в мм/мин; если перемещение в материале производится в поперечном направлении (Q389=1), то ЧПУ осуществляет подвод в поперечном направлении с подачей фрезерования Q207. Диапазон ввода от 0 до 99999.9999 или через FMAX, FAUTO, PREDEF 282 Циклы обработки построчное фрезерование 1 _'
