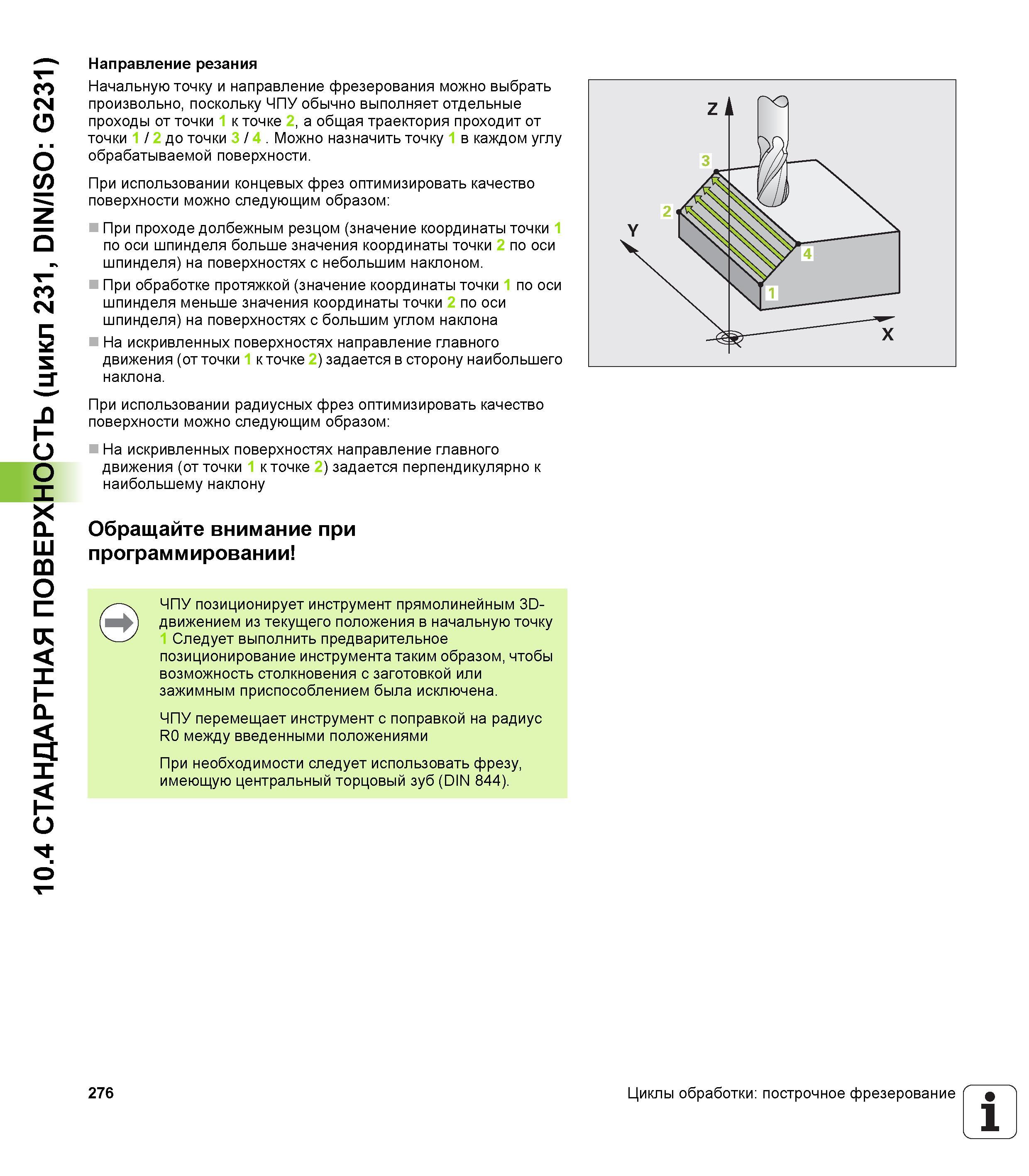

10.4 СТАНДАРТНАЯ ПОВЕРХНОСТЬ (цикл 231, DIN/ISO G231) Направление резания Начальную точку и направление фрезерования можно выбрать произвольно, поскольку ЧПУ обычно выполняет отдельные проходы от точки 1 к точке 2, а общая траектория проходит от точки 1 / 2 до точки 3 / 4 Можно назначить точку 1 в каждом углу обрабатываемой поверхности. При использовании концевых фрез оптимизировать качество поверхности можно следующим образом При проходе долбежным резцом (значение координаты точки 1 по оси шпинделя больше значения координаты точки 2 по оси шпинделя) на поверхностях с небольшим наклоном. При обработке протяжкой (значение координаты точки 1 по оси шпинделя меньше значения координаты точки 2 по оси шпинделя) на поверхностях с большим углом наклона На искривленных поверхностях направление главного движения (от точки 1 к точке 2) задается в сторону наибольшего наклона. При использовании радиусных фрез оптимизировать качество поверхности можно следующим образом На искривленных поверхностях направление главного движения (от точки 1 к точке 2) задается перпендикулярно к наибольшему наклону Обращайте внимание при программировании ЧПУ позиционирует инструмент прямолинейным 3D-движением из текущего положения в начальную точку 1 Следует выполнить предварительное позиционирование инструмента таким образом, чтобы возможность столкновения с заготовкой или зажимным приспособлением была исключена. ЧПУ перемещает инструмент с поправкой на радиус R0 между введенными положениями При необходимости следует использовать фрезу, имеющую центральный торцовый зуб (DIN 844). 276 Циклы обработки построчное фрезерование 1
