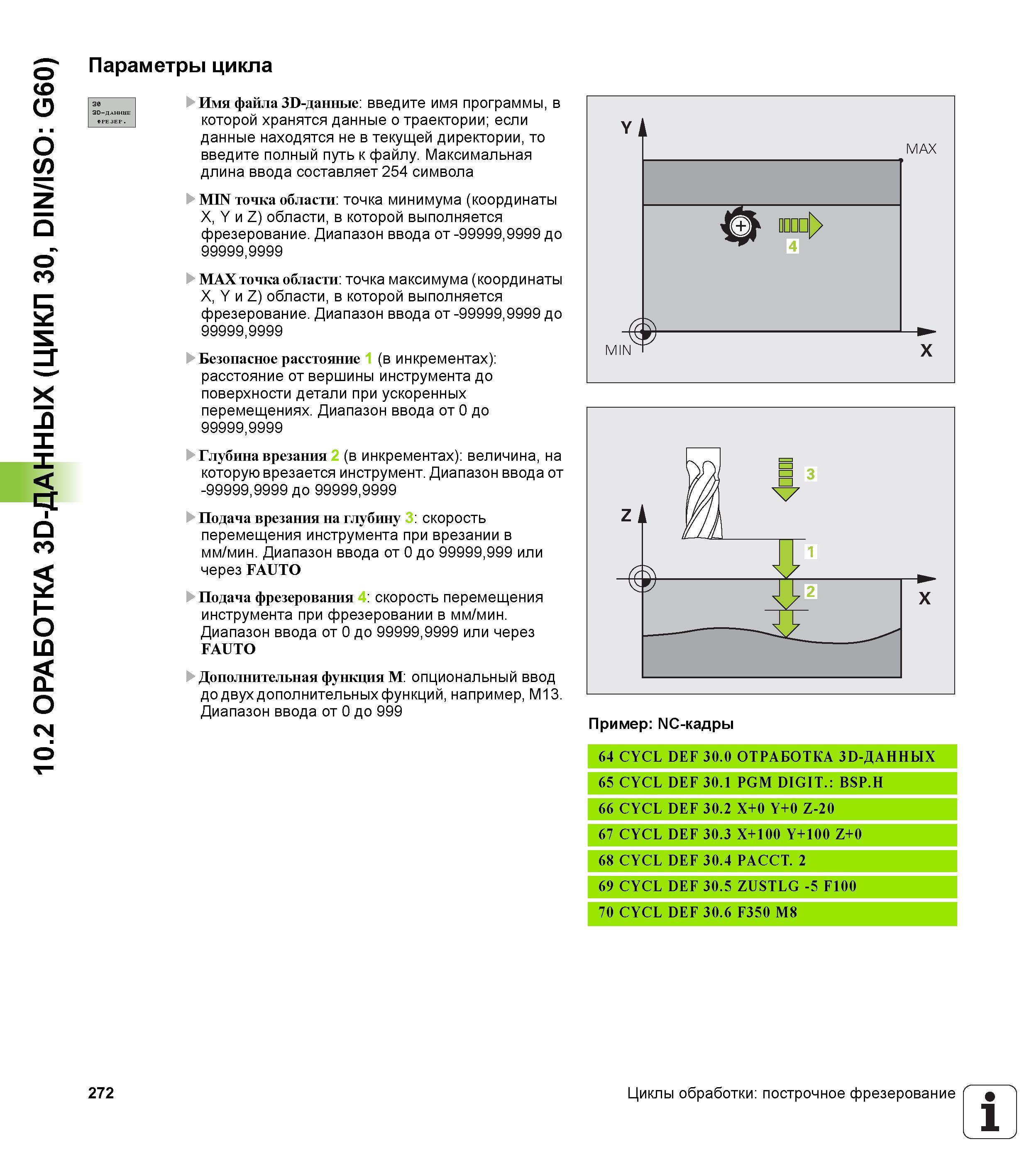

10.2 ОРАБОТКА 3D-ДАННЫХ (ЦИКЛ 30, DIN/ISO G60) Параметры цикла Имя файла ЭБ-данные введите имя программы, в которой хранятся данные о траектории; если данные находятся не в текущей директории, то введите полный путь к файлу. Максимальная длина ввода составляет 254 символа MIN точка области точка минимума (координаты X, Y и Z) области, в которой выполняется фрезерование. Диапазон ввода от -99999,9999 до 99999.9999 MAX точка области точка максимума (координаты X, Y и Z) области, в которой выполняется фрезерование. Диапазон ввода от -99999,9999 до 99999.9999 Безопасное расстояние 1 (в инкрементах) расстояние от вершины инструмента до поверхности детали при ускоренных перемещениях. Диапазон ввода от 0 до 99999.9999 Глубина врезания 2 (в инкрементах) величина, на которую врезается инструмент. Диапазон ввода от -99999,9999 до 99999,9999 Подача врезания на глубину 3 скорость перемещения инструмента при врезании в мм/мин. Диапазон ввода от 0 до 99999,999 или через FAUTO Подача фрезерования 4 скорость перемещения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999,9999 или через FAUTO Дополнительная функция M опциональный ввод до двух дополнительных функций, например, M13. Диапазон ввода от 0 до 999 Пример NC-кадры 64 CYCL DEF Э0.0 ОТРАБОТКА 3Б-ДАННЫХ 65 CYCL DEF Э0.1 PGM DIGIT. BSP.H 66 CYCL DEF 30.2 X+0 Y+0 Z-20 67 CYCL DEF 30.3 X+100 Y+100 Z+0 68 CYCL DEF 30.4 РАССТ. 2 69 CYCL DEF 30.5 ZUSTLG -5 F100 70 CYCL DEF 30.6 F350 M8 272 Циклы обработки построчное фрезерование
