HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование циклов (Всего 539 стр.)

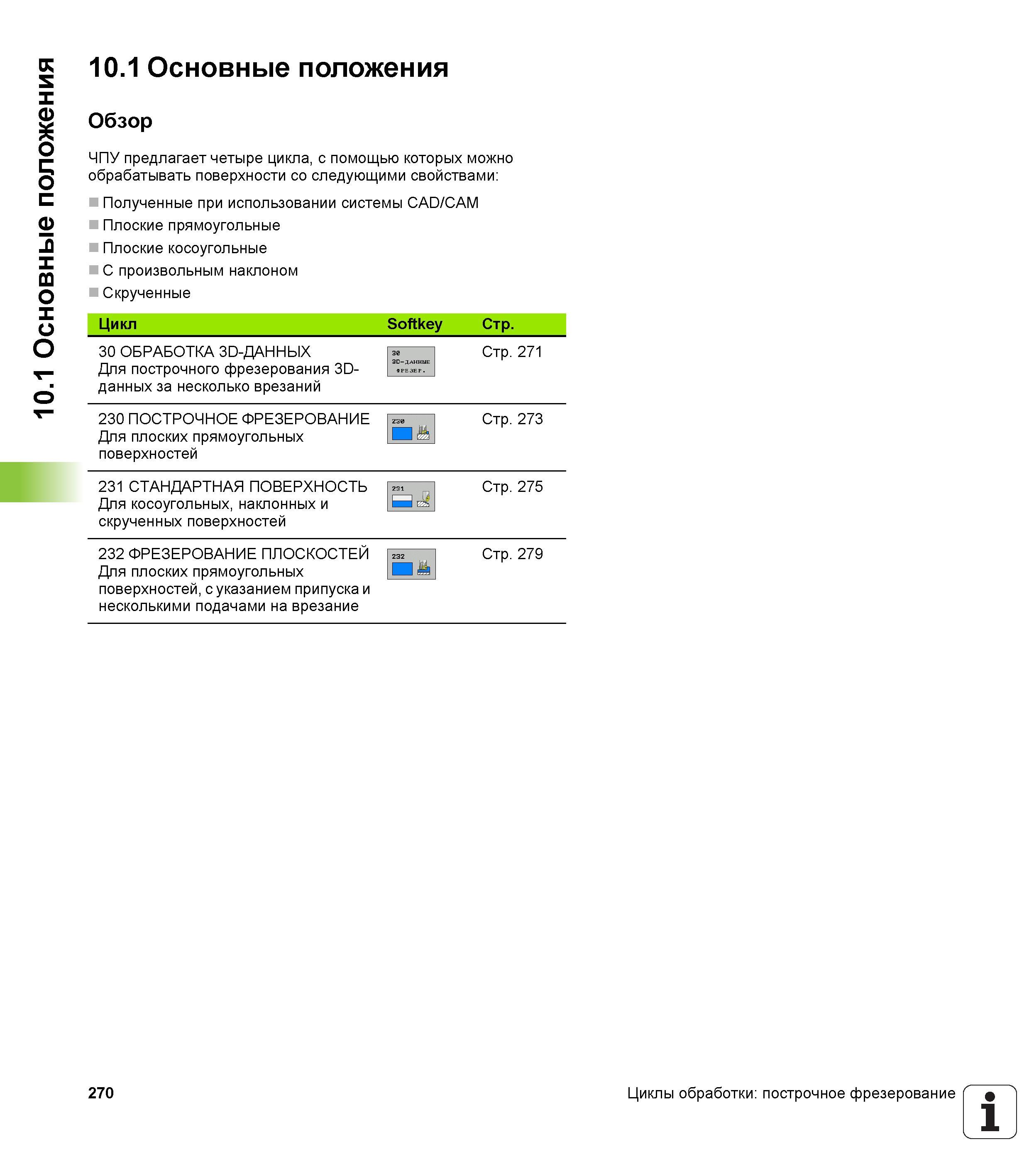

270 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.270
270 10 1 Основные положения 10 1 Основные положения Обзор ЧПУ предлагает четыре цикла, с помощью которых можно обрабатывать поверхности со следующими Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов систем числового программного управления оборудованием Версия 2012 года Стр. 270

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 270 0270 Lab2u

10.1 Основные положения 10.1 Основные положения Обзор ЧПУ предлагает четыре цикла, с помощью которых можно обрабатывать поверхности со следующими свойствами Полученные при использовании системы CAD/CAM Плоские прямоугольные Плоские косоугольные С произвольным наклоном Скрученные Цикл Softkey Стр. 30 ОБРАБОТКА 3D-ДАННЫХ Для построчного фрезерования 3D-данных за несколько врезаний 30 3D-ДАННЫЕ Стр. 271 230 ПОСТРОЧНОЕ ФРЕЗЕРОВАНИЕ Для плоских прямоугольных поверхностей Z30 □в. Стр. 273 231 СТАНДАРТНАЯ ПОВЕРХНОСТЬ Для косоугольных, наклонных и скрученных поверхностей 231 Bet; Стр. 275 232 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ Для плоских прямоугольных поверхностей, с указанием припуска и несколькими подачами на врезание 232 Ой Стр. 279 270 Циклы обработки построчное фрезерование 1 _'
