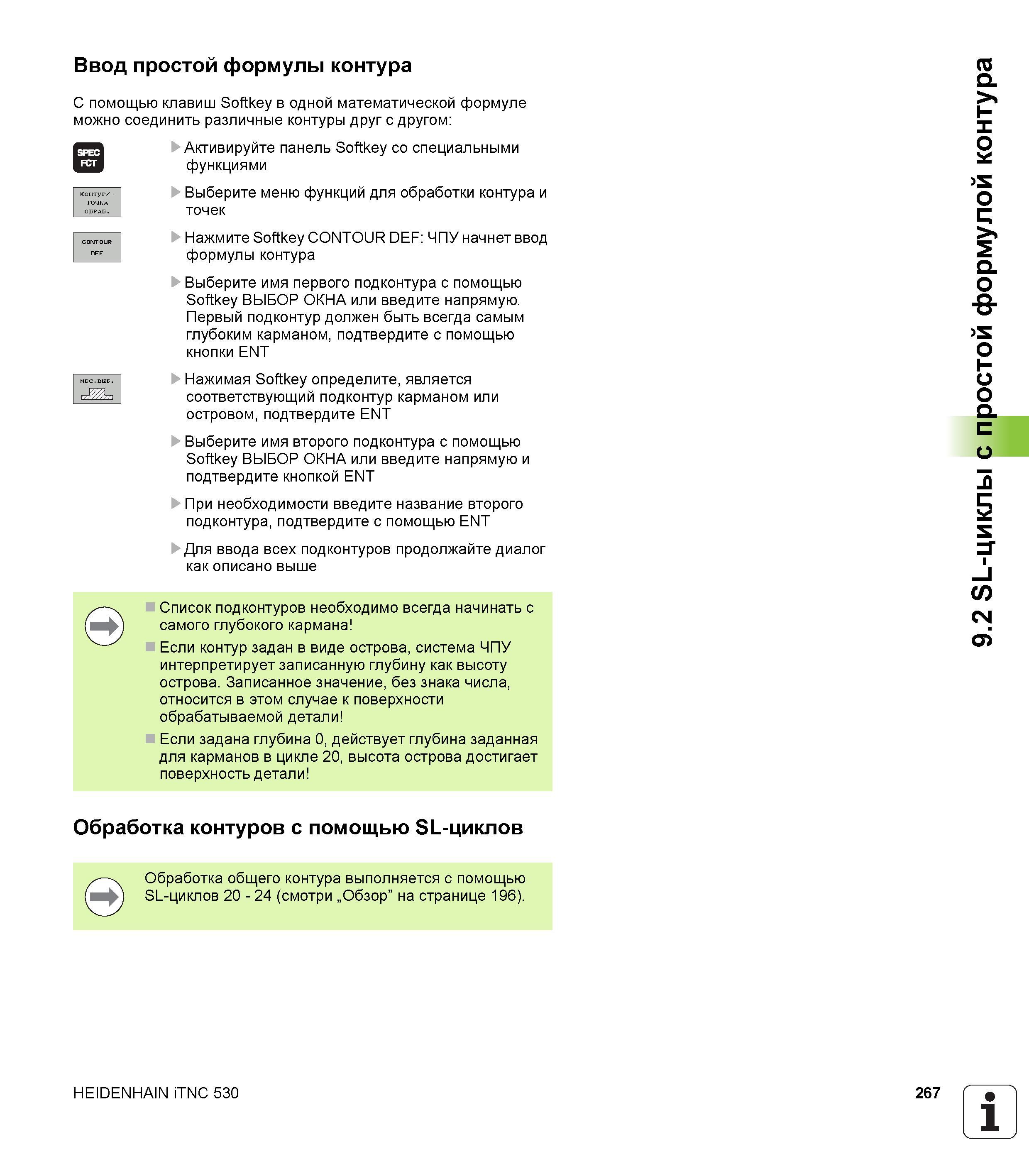

Ввод простой формулы контура С помощью клавиш Softkey в одной математической формуле можно соединить различные контуры друг с другом Активируйте панель Softkey со специальными функциями Выберите меню функций для обработки контура и точек Нажмите Softkey CONTOUR DEF ЧПУ начнет ввод формулы контура Выберите имя первого подконтура с помощью Softkey ВЫБОР ОКНА или введите напрямую. Первый подконтур должен быть всегда самым глубоким карманом, подтвердите с помощью кнопки ENT Нажимая Softkey определите, является соответствующий подконтур карманом или островом, подтвердите ENT Выберите имя второго подконтура с помощью Softkey ВЫБОР ОКНА или введите напрямую и подтвердите кнопкой ENT При необходимости введите название второго подконтура, подтвердите с помощью ENT Для ввода всех подконтуров продолжайте диалог как описано выше Список подконтуров необходимо всегда начинать с самого глубокого кармана Если контур задан в виде острова, система ЧПУ интерпретирует записанную глубину как высоту острова. Записанное значение, без знака числа, относится в этом случае к поверхности обрабатываемой детали Если задана глубина 0, действует глубина заданная для карманов в цикле 20, высота острова достигает поверхность детали Обработка контуров с помощью SL-циклов Обработка общего контура выполняется с помощью SL-циклов 20 - 24 (смотри „Обзор” на странице 196). HEIDENHAIN iTNC 530 267 1 _' 9.2 SL-циклы с простой формулой контура
