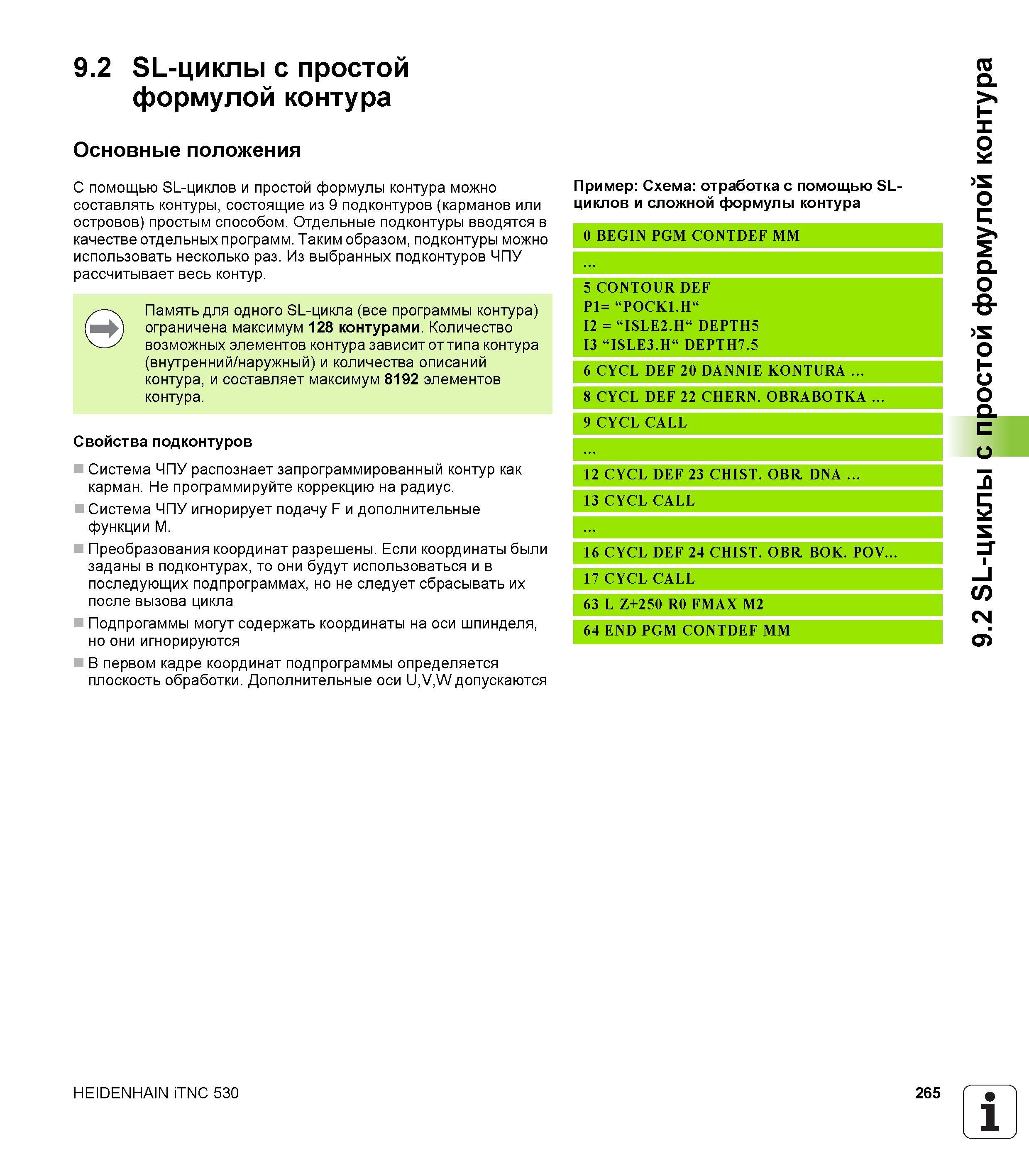

9.2 SL-циклы с простой формулой контура Основные положения С помощью SL-циклов и простой формулы контура можно составлять контуры, состоящие из 9 подконтуров (карманов или островов) простым способом. Отдельные подконтуры вводятся в качестве отдельных программ. Таким образом, подконтуры можно использовать несколько раз. Из выбранных подконтуров ЧПУ рассчитывает весь контур. Память для одного SL-цикла (все программы контура) ограничена максимум 128 контурами. Количество возможных элементов контура зависит от типа контура (внутренний/наружный) и количества описаний контура, и составляет максимум 8192 элементов контура. Свойства подконтуров Система ЧПУ распознает запрограммированный контур как карман. Не программируйте коррекцию на радиус. Система ЧПУ игнорирует подачу F и дополнительные функции M. Преобразования координат разрешены. Если координаты были заданы в подконтурах, то они будут использоваться и в последующих подпрограммах, но не следует сбрасывать их после вызова цикла Подпрогаммы могут содержать координаты на оси шпинделя, но они игнорируются В первом кадре координат подпрограммы определяется плоскость обработки. Дополнительные оси U,V,W допускаются Пример Схема отработка с помощью SL-циклов и сложной формулы контура 0 BEGIN PGM CONTDEF MM 5 CONTOUR DEF P1= “POCK1.H“ 12 = “ISLE2.H“ DEPTH5 13 “ISLE3.H“ DEPTH7.5 6 CYCL DEF 20 DANNIE KONTURA 8 CYCL DEF 22 CHERN. OBRABOTKA 9 CYCL CALL 12 CYCL DEF 23 CHIST. OBR DNA 13 CYCL CALL 16 CYCL DEF 24 CHIST. OBR BOK. POV 17 CYCL CALL 63 L Z+250 R0 FMAX M2 64 END PGM CONTDEF MM HEIDENHAIN iTNC 530 265 1 9.2 SL-циклы с простой формулой контура
