264 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.264

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 264 0264 Lab2u

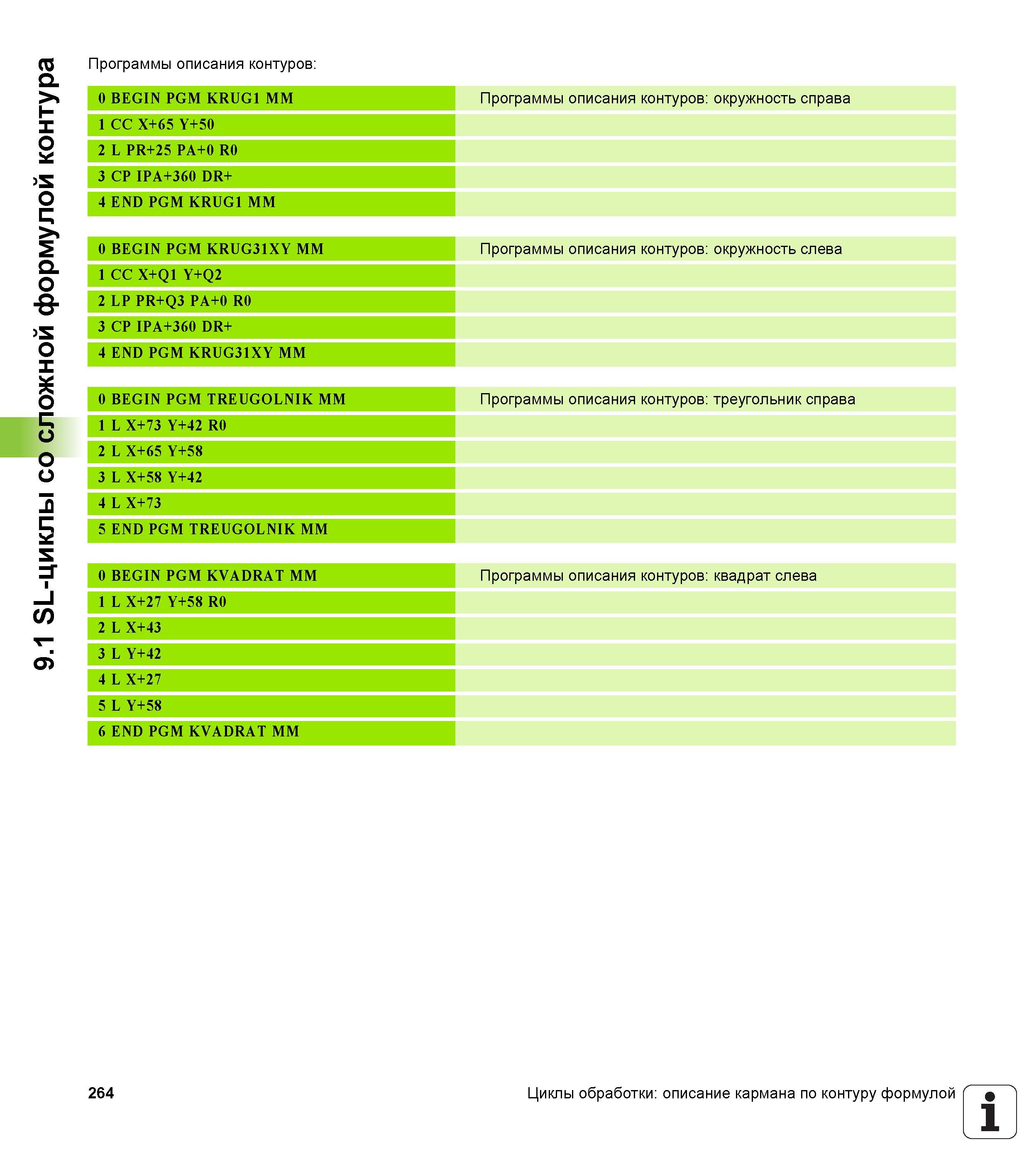

9.1 SL-циклы со сложной формулой контура Программы описания контуров 0 BEGIN PGM KRUG1 MM Программы описания контуров окружность справа 1 CC X+65 Y+50 2 L PR+25 PA+0 R0 3 CP IPA+360 DR+ 4 END PGM KRUG1 MM 0 BEGIN PGM KRUG31XY MM Программы описания контуров окружность слева 1 CC X+Q1 Y+Q2 2 LP PR+Q3 PA+0 R0 3 CP IPA+360 DR+ 4 END PGM KRUG31XY MM 0 BEGIN PGM TREUGOLNIK MM Программы описания контуров треугольник справа 1 L X+73 Y+42 R0 2 L X+65 Y+58 3 L X+58 Y+42 4 L X+73 5 END PGM TREUGOLNIK MM 0 BEGIN PGM KVADRAT MM Программы описания контуров квадрат слева 1 L X+27 Y+58 R0 2 L X+43 3 L Y+42 4 L X+27 5 L Y+58 6 END PGM KVADRAT MM 264 Циклы обработки описание кармана по контуру формулой 1
