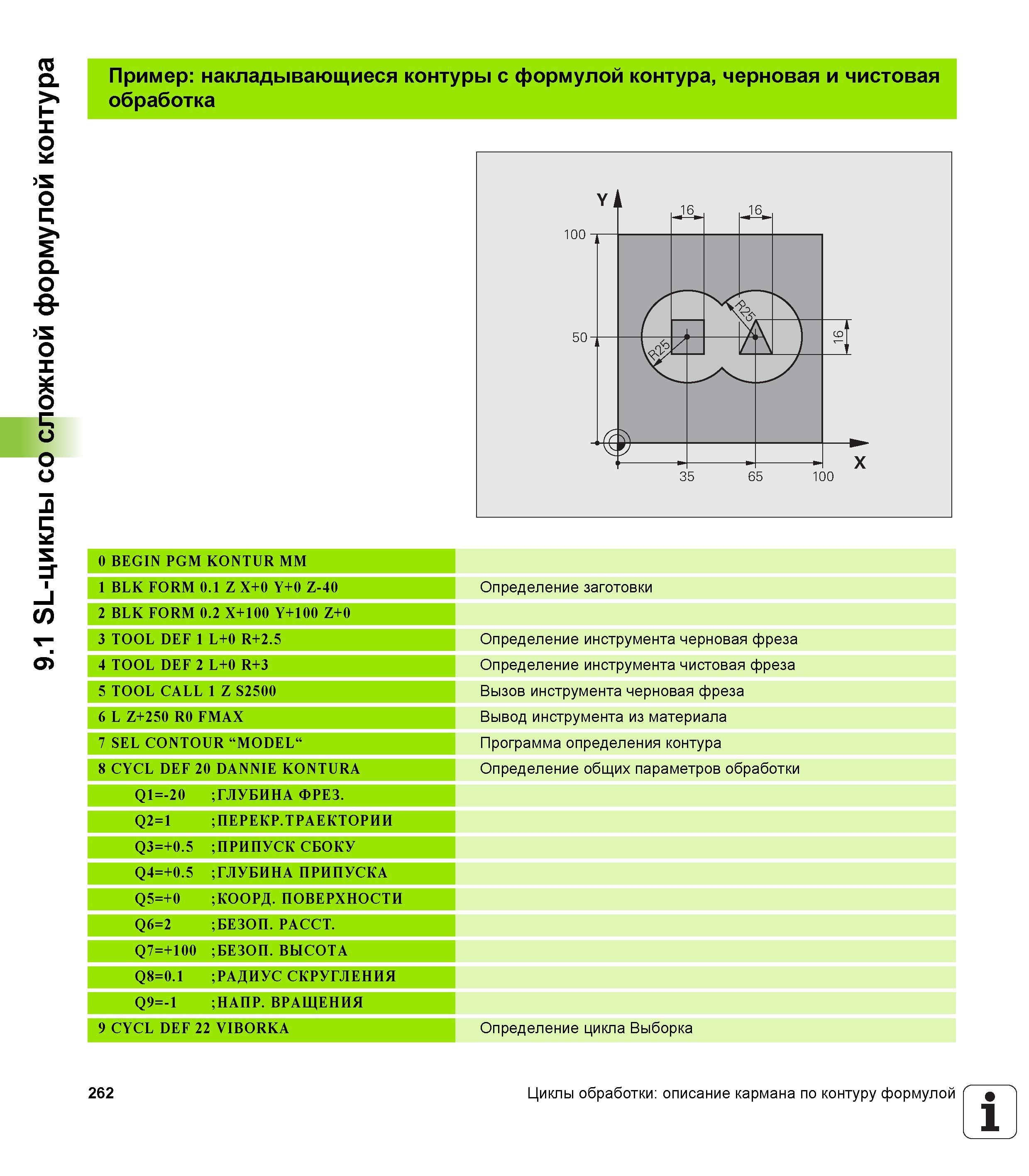

9.1 SL-циклы со сложной формулой контура Пример накладывающиеся контуры с формулой контура, черновая и чистовая обработка 0 BEGIN PGM KONTUR MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+2.5 4 TOOL DEF 2 L+0 R+3 5 TOOL CALL 1 Z S2500 6 L Z+250 R0 FMAX 7 SEL CONTOUR “MODEL“ 8 CYCL DEF 20 DANNIE KONTURA Q1 =- 2 О ;ГЛУБИНА ФРЕЗ. Q2=1 ;ПЕРЕКР. ТРАЕКТОРИИ Q3=+0.5 ;ПРИПУСК СБОКУ Q4=+0.5 ;ГЛУБИНА ПРИПУСКА Q5=+0 ;КООРД. ПОВЕРХНОСТИ Q6=2 ;БЕЗОП. РАССТ. Q7=+100 ;БЕЗОП. ВЫСОТА Q8=0.1 ;РАДИУС СКРУГЛЕНИЯ =- 9 Q ;НАПР. ВРАЩЕНИЯ 9 CYCL DEF 22 VIBORKA Определение заготовки Определение инструмента черновая фреза Определение инструмента чистовая фреза Вызов инструмента черновая фреза Вывод инструмента из материала Программа определения контура Определение общих параметров обработки Определение цикла Выборка 262 Циклы обработки описание кармана по контуру формулой 1
