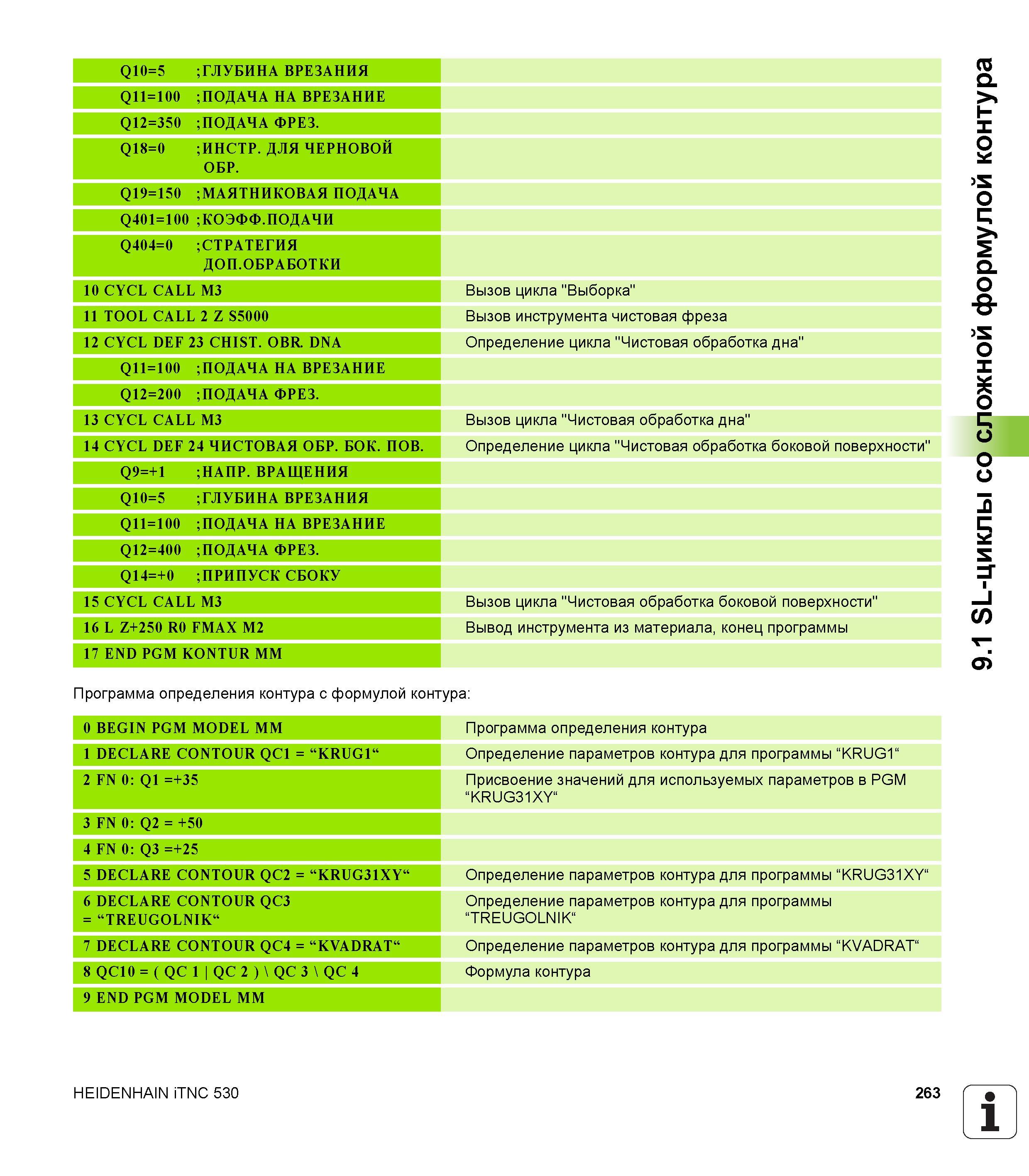

Q 10=5 ГЛУБИНА ВРЕЗАНИЯ Q11=100 ПОДАЧА НА ВРЕЗАНИЕ Q12=350 ПОДАЧА ФРЕЗ. Q 18=0 ИНСТР. ДЛЯ ЧЕРНОВОЙ ОБР. Q19=150 МАЯТНИКОВАЯ ПОДАЧА Q401=100 КОЭФФ. ПОДАЧИ Q404=0 СТРАТЕГИЯ ДОП. ОБРАБОТКИ 10 CYCL CALL M3 Вызов цикла "Выборка" 11 TOOL CALL 2 Z S5000 Вызов инструмента чистовая фреза 12 CYCL DEF 23 CHIST. OBR DNA Определение цикла "Чистовая обработка дна" Q11=100 ПОДАЧА НА ВРЕЗАНИЕ Q12=200 ПОДАЧА ФРЕЗ. 13 CYCL CALL M3 Вызов цикла "Чистовая обработка дна" 14 CYCL DEF 24 ЧИСТОВАЯ ОБР. БОК. ПОВ. Определение цикла "Чистовая обработка боковой поверхности" Q9=+1 НАПР. ВРАЩЕНИЯ Q10=5 ГЛУБИНА ВРЕЗАНИЯ Q11=100 ПОДАЧА НА ВРЕЗАНИЕ Q12=400 ПОДАЧА ФРЕЗ. Q14=+0 ПРИПУСК СБОКУ 15 CYCL CALL M3 Вызов цикла "Чистовая обработка боковой поверхности" 16 L Z+250 R0 FMAX M2 Вывод инструмента из материала, конец программы 17 END PGM KONTUR MM Программа определения контура с формулой контура 0 BEGIN PGM MODEL MM Программа определения контура Определение параметров контура для программы “KRUG1" Присвоение значений для используемых параметров в PGM “KRUG31XY" Определение параметров контура для программы “KRUG31XY" Определение параметров контура для программы “TREUGOLNIK“ Определение параметров контура для программы “KVADRAT“ Формула контура 1 DECLARE CONTOUR QC1 = “KRUG1“ 2 FN 0 Q1 =+35 3 FN 0 Q2 = +50 4 FN 0 Q3 =+25 5 DECLARE CONTOUR QC2 = “KRUG31XY“ 6 DECLARE CONTOUR QC3 = “TREUGOLNIK“ 7 DECLARE CONTOUR QC4 = “KVADRAT“ 8 QC10 = ( QC 1 | QC 2 ) \ QC 3 \ QC 4 9 END PGM MODEL MM HEIDENHAIN iTNC 530 263 1 9.1 SL-циклы со сложной формулой контура
