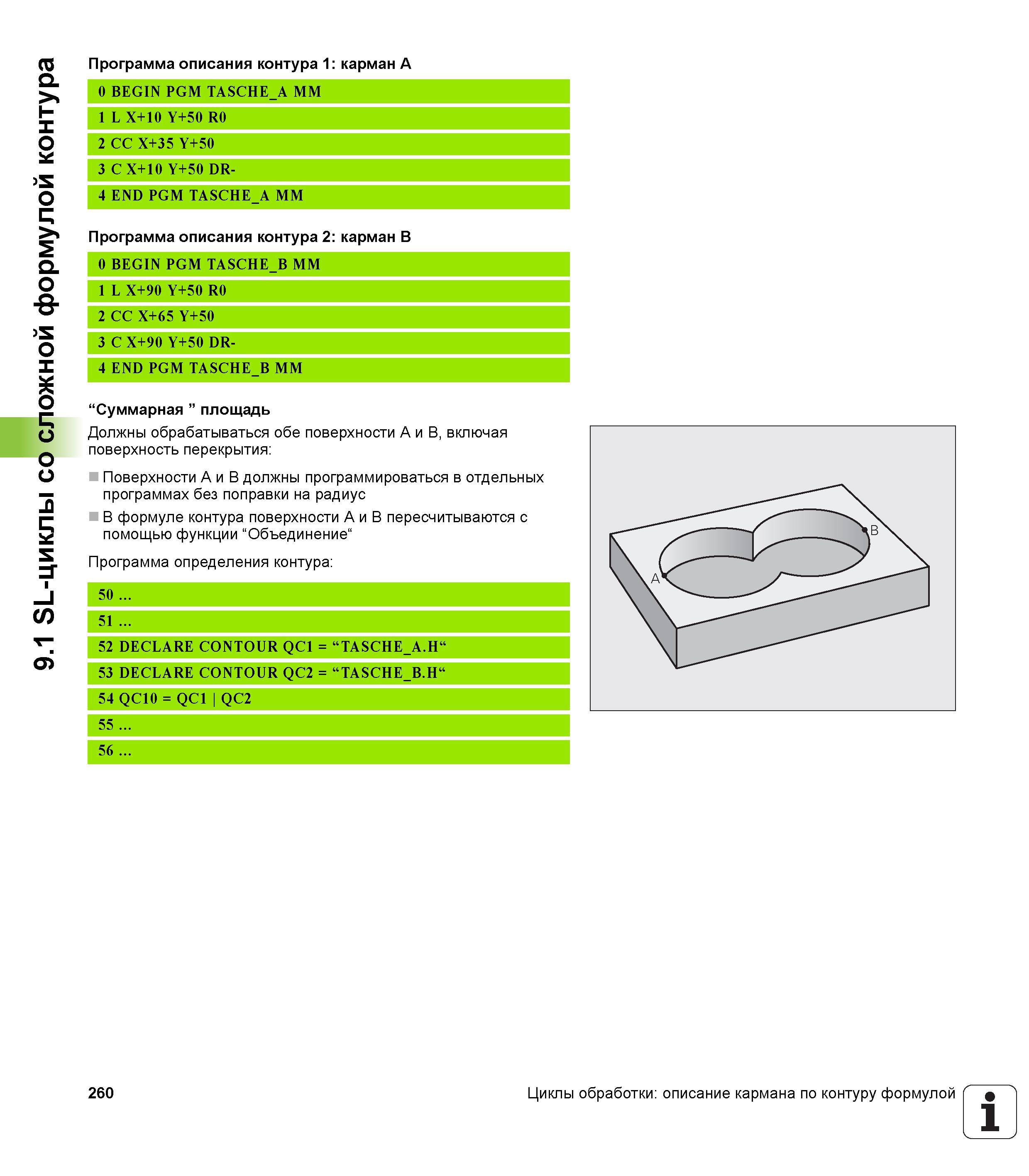

260 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.260

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 260 0260 Lab2u

9.1 SL-циклы со сложной формулой контура Программа описания контура 1 карман А Программа описания контура 2 карман В “Суммарная ” площадь Должны обрабатываться обе поверхности A и B, включая поверхность перекрытия Поверхности A и B должны программироваться в отдельных программах без поправки на радиус В формуле контура поверхности A и B пересчитываются с помощью функции “Объединение" Программа определения контура 50 51 52 DECLARE CONTOUR QC1 = “TASCHE_A.H“ 53 DECLARE CONTOUR QC2 = “TASCHE_B.H“ 54 QC10 = QC1 | QC2 55 56 260 Циклы обработки описание кармана по контуру формулой 1
