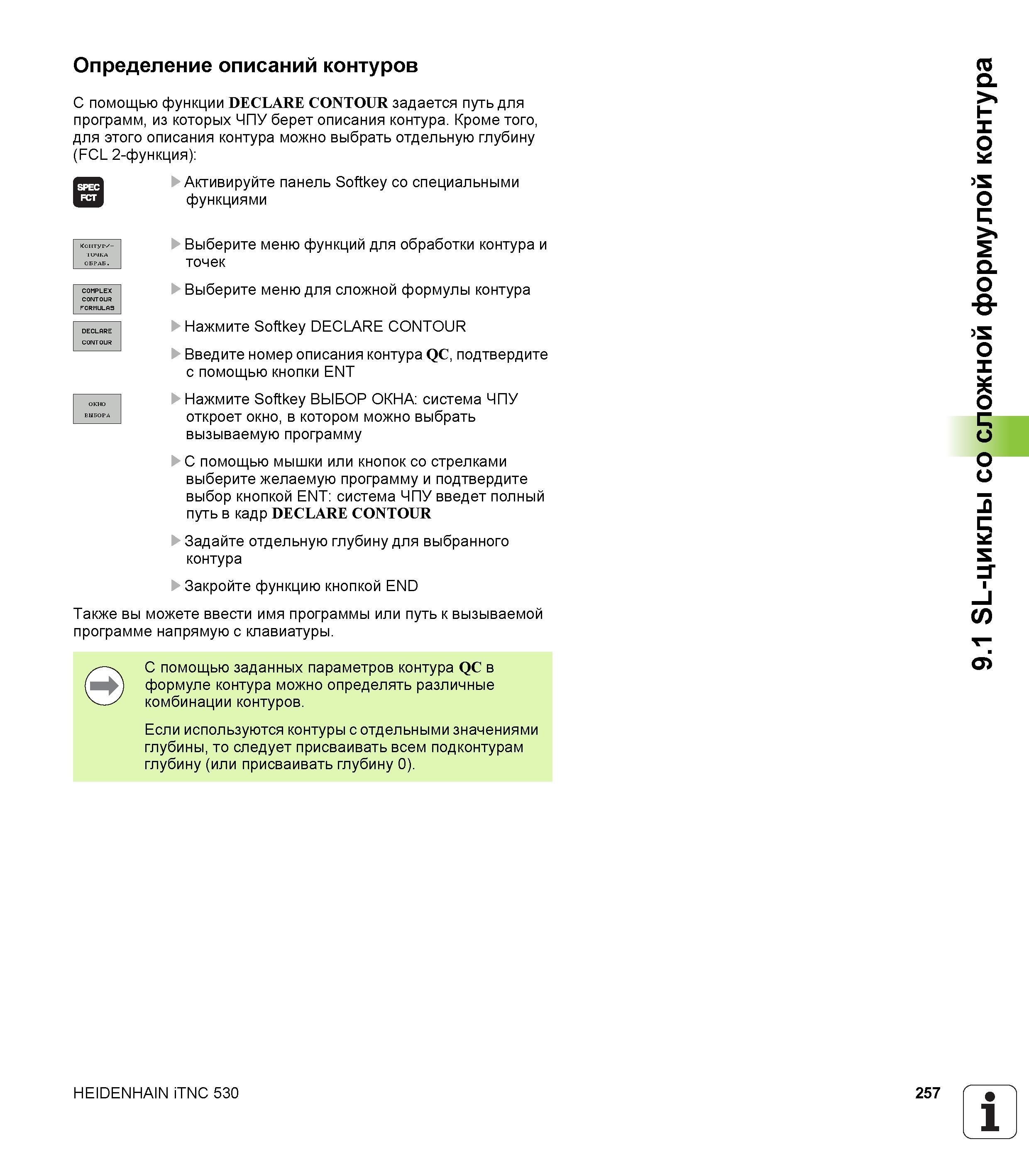

Определение описаний контуров С помощью функции DECLARE CONTOUR задается путь для программ, из которых ЧПУ берет описания контура. Кроме того, для этого описания контура можно выбрать отдельную глубину (FCL 2-функция) Активируйте панель Softkey со специальными функциями COMPLEX CONTOUR FORMULAS Выберите меню функций для обработки контура и точек Выберите меню для сложной формулы контура declpre Нажмите Softkey DECLARE CONTOUR CONTOUR Введите номер описания контура QC, подтвердите с помощью кнопки ENT G- Нажмите Softkey ВЫБОР ОКНА система ЧПУ выв°" откроет окно, в котором можно выбрать вызываемую программу С помощью мышки или кнопок со стрелками выберите желаемую программу и подтвердите выбор кнопкой ENT система ЧПУ введет полный путь в кадр DECLARE CONTOUR Задайте отдельную глубину для выбранного контура Закройте функцию кнопкой END Также вы можете ввести имя программы или путь к вызываемой программе напрямую с клавиатуры. С помощью заданных параметров контура QC в формуле контура можно определять различные комбинации контуров. Если используются контуры с отдельными значениями глубины, то следует присваивать всем подконтурам глубину (или присваивать глубину 0). HEIDENHAIN iTNC 530 257 1 _' 9.1 SL-циклы со сложной формулой контура
