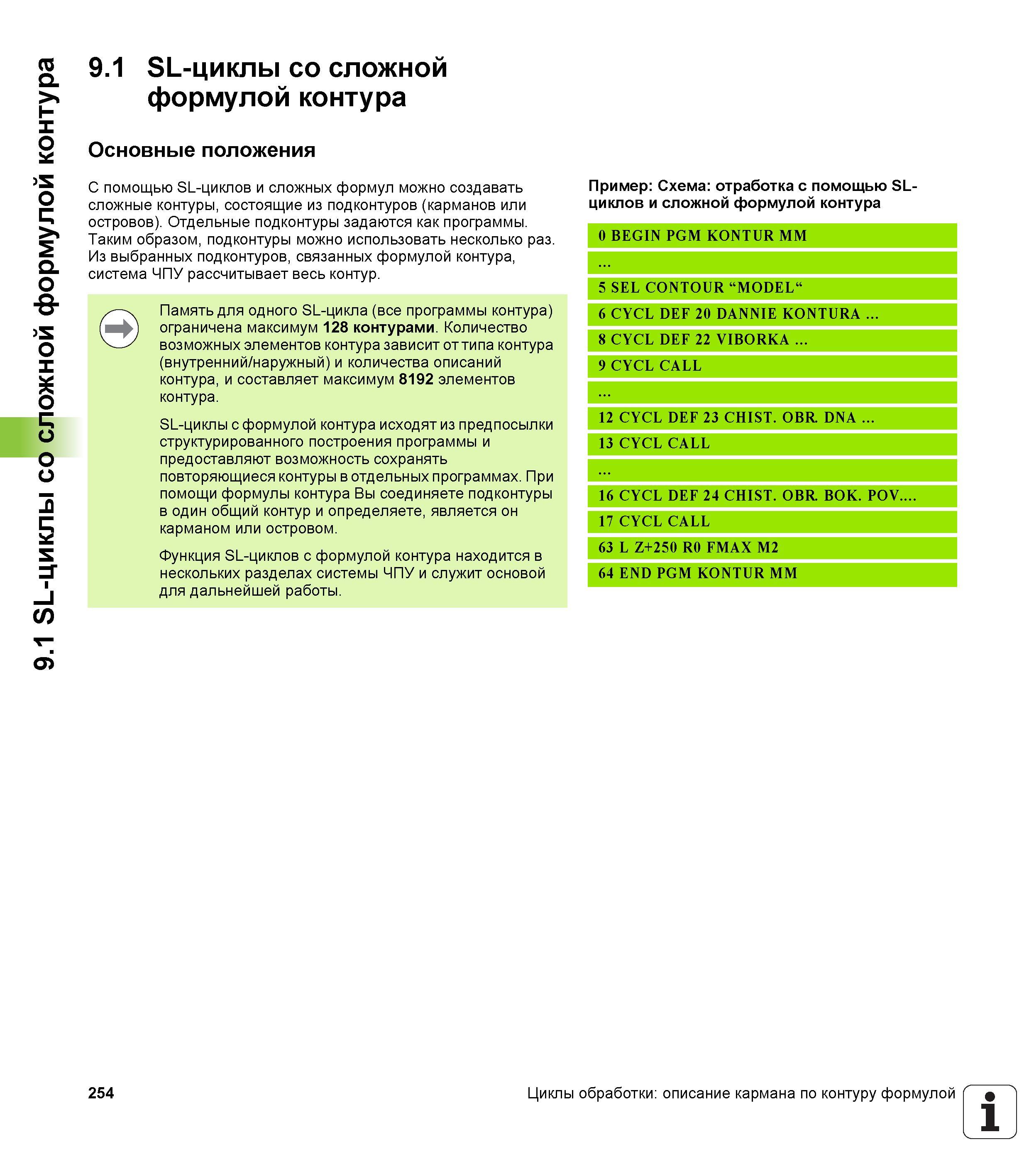

9.1 SL-циклы со сложной формулой контура 9.1 SL-циклы со сложной формулой контура Основные положения С помощью SL-циклов и сложных формул можно создавать сложные контуры, состоящие из подконтуров (карманов или островов). Отдельные подконтуры задаются как программы. Таким образом, подконтуры можно использовать несколько раз. Из выбранных подконтуров, связанных формулой контура, система ЧПУ рассчитывает весь контур. Память для одного SL-цикла (все программы контура) ограничена максимум 128 контурами. Количество возможных элементов контура зависит от типа контура (внутренний/наружный) и количества описаний контура, и составляет максимум 8192 элементов контура. SL-циклы с формулой контура исходят из предпосылки структурированного построения программы и предоставляют возможность сохранять повторяющиеся контуры в отдельных программах. При помощи формулы контура Вы соединяете подконтуры в один общий контур и определяете, является он карманом или островом. Функция SL-циклов с формулой контура находится в нескольких разделах системы ЧПУ и служит основой для дальнейшей работы. Пример Схема отработка с помощью SL-циклов и сложной формулой контура 0 BEGIN PGM KONTUR MM 5 SEL CONTOUR “MODEL“ 6 CYCL DEF 20 DANNIE KONTURA 8 CYCL DEF 22 VIBORKA 9 CYCL CALL 12 CYCL DEF 23 CHIST. OBR DNA 13 CYCL CALL 16 CYCL DEF 24 CHIST. OBR BOK. POV 17 CYCL CALL 63 L Z+250 R0 FMAX M2 64 END PGM KONTUR MM 254 Циклы обработки описание кармана по контуру формулой 1
