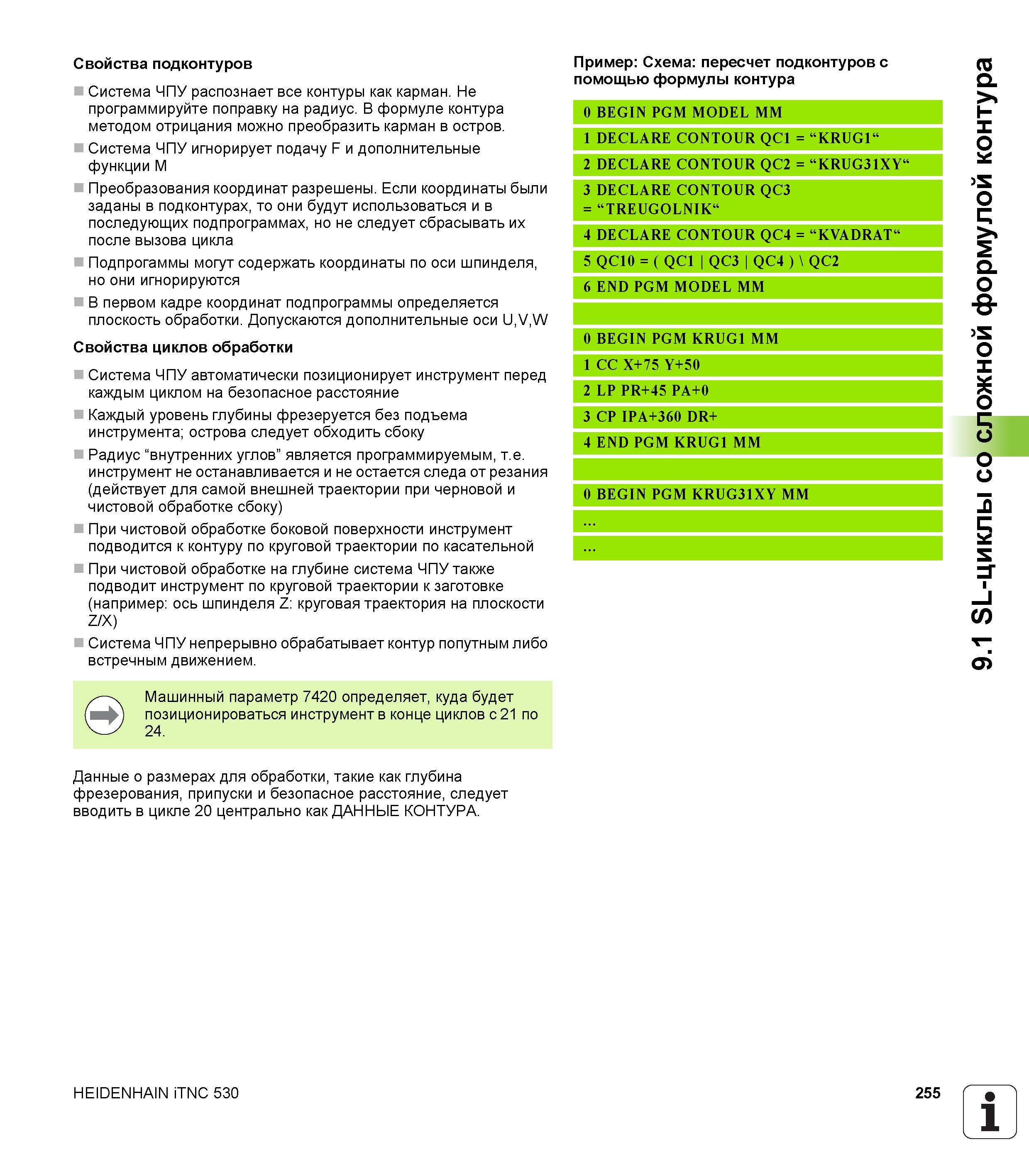

255 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.255

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 255 0255 Lab2u

Свойства подконтуров Система ЧПУ распознает все контуры как карман. Не программируйте поправку на радиус. В формуле контура методом отрицания можно преобразить карман в остров. Система ЧПУ игнорирует подачу F и дополнительные функции M Преобразования координат разрешены. Если координаты были заданы в подконтурах, то они будут использоваться и в последующих подпрограммах, но не следует сбрасывать их после вызова цикла Подпрогаммы могут содержать координаты по оси шпинделя, но они игнорируются В первом кадре координат подпрограммы определяется плоскость обработки. Допускаются дополнительные оси U,V,W Свойства циклов обработки Система ЧПУ автоматически позиционирует инструмент перед каждым циклом на безопасное расстояние Каждый уровень глубины фрезеруется без подъема инструмента; острова следует обходить сбоку Радиус “внутренних углов” является программируемым, т.е. инструмент не останавливается и не остается следа от резания (действует для самой внешней траектории при черновой и чистовой обработке сбоку) При чистовой обработке боковой поверхности инструмент подводится к контуру по круговой траектории по касательной При чистовой обработке на глубине система ЧПУ также подводит инструмент по круговой траектории к заготовке (например ось шпинделя Z круговая траектория на плоскости Z/X) Система ЧПУ непрерывно обрабатывает контур попутным либо встречным движением. Пример Схема пересчет подконтуров с помощью формулы контура 0 BEGIN PGM MODEL MM 1 DECLARE CONTOUR QC1 = “KRUG1“ 2 DECLARE CONTOUR QC2 = “KRUG31XY“ 3 DECLARE CONTOUR QC3 =“TREUGOLNIK“ 4 DECLARE CONTOUR QC4 = “KVADRAT“ 5 QC10 = ( QC1 | QC3 | QC4 ) \ QC2 6 END PGM MODEL MM 0 BEGIN PGM KRUG1 MM 1 CC X+75 Y+50 2 LP PR+45 PA+0 3 CP IPA+360 DR+ 4 END PGM KRUG1 MM 0 BEGIN PGM KRUG31XY MM Машинный параметр 7420 определяет, куда будет позиционироваться инструмент в конце циклов с 21 по 24. Данные о размерах для обработки, такие как глубина фрезерования, припуски и безопасное расстояние, следует вводить в цикле 20 центрально как ДАННЫЕ КОНТУРА. HEIDENHAIN iTNC 530 255 1 9.1 SL-циклы со сложной формулой контура
