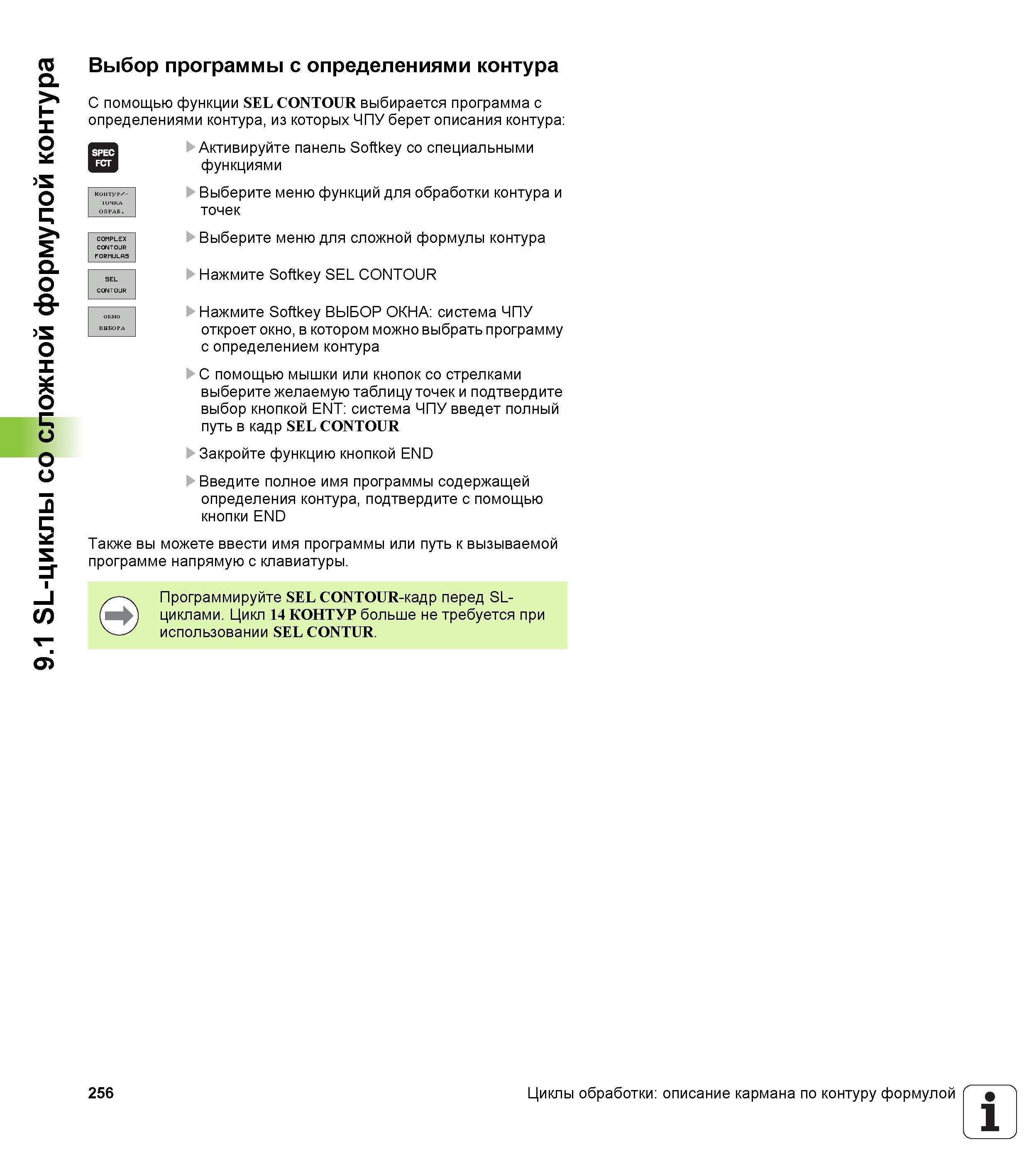

9.1 SL-циклы со сложной формулой контура Выбор программы с определениями контура С помощью функции SEL CONTOUR выбирается программа с определениями контура, из которых ЧПУ берет описания контура Активируйте панель Softkey со специальными функциями Выберите меню функций для обработки контура и точек Выберите меню для сложной формулы контура Нажмите Softkey SEL CONTOUR COMPLEX CONTOUR FORMULAS Нажмите Softkey ВЫБОР ОКНА система ЧПУ откроет окно, в котором можно выбрать программу с определением контура С помощью мышки или кнопок со стрелками выберите желаемую таблицу точек и подтвердите выбор кнопкой ENT система ЧПУ введет полный путь в кадр SEL CONTOUR Закройте функцию кнопкой END Введите полное имя программы содержащей определения контура, подтвердите с помощью кнопки END Также вы можете ввести имя программы или путь к вызываемой программе напрямую с клавиатуры. Программируйте SEL CONTOUR-кадр перед SL-циклами. Цикл 14 КОНТУР больше не требуется при использовании SEL CONTUR. 256 Циклы обработки описание кармана по контуру формулой
