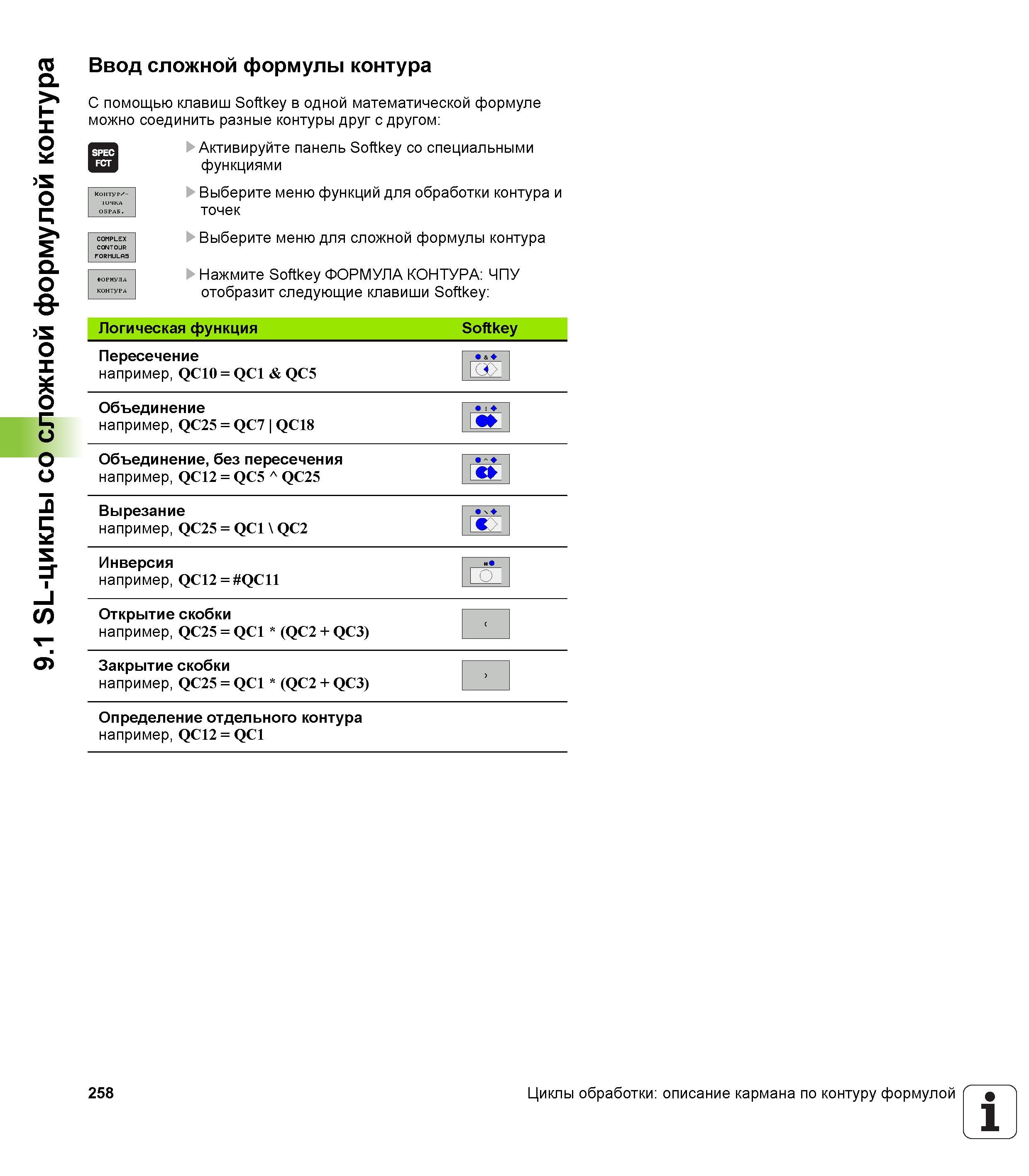

9.1 SL-циклы со сложной формулой контура Ввод сложной формулы контура С помощью клавиш Softkey в одной математической формуле можно соединить разные контуры друг с другом Активируйте панель Softkey со специальными функциями Выберите меню функций для обработки контура и точек Выберите меню для сложной формулы контура Нажмите Softkey ФОРМУЛА КОНТУРА ЧПУ отобразит следующие клавиши Softkey Конту г.'- COMPLEX CONTOUR FORMULAS ОРМУЛА КОНТУРА Логическая функция Softkey Пересечение например, QC10 = QC1 & QC5 О Объединение например, QC25 = QC7 | QC18 ♦ * Объединение, без пересечения например, QC12 = QC5 л QC25 Вырезание например, QC25 = QC1 \ QC2 1 Инверсия например, QC12 = QC11 р 1 Открытие скобки например, QC25 = QC1 * (QC2 + QC3) Закрытие скобки например, QC25 = QC1 * (QC2 + QC3) Определение отдельного контура например, QC12 = QC1 258 Циклы обработки описание кармана по контуру формулой 1 _'
