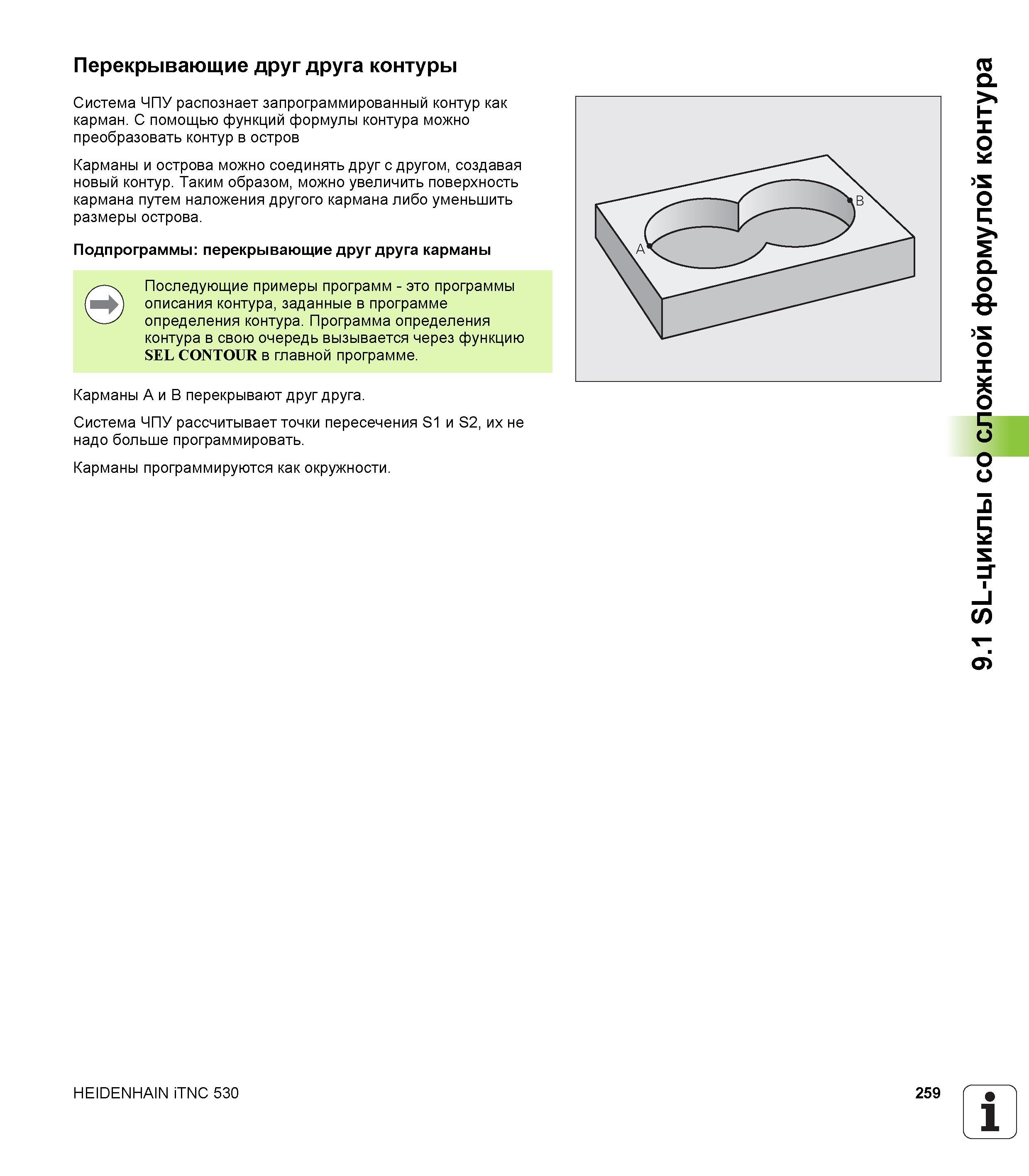

Перекрывающие друг друга контуры Система ЧПУ распознает запрограммированный контур как карман. С помощью функций формулы контура можно преобразовать контур в остров Карманы и острова можно соединять друг с другом, создавая новый контур. Таким образом, можно увеличить поверхность кармана путем наложения другого кармана либо уменьшить размеры острова. Подпрограммы перекрывающие друг друга карманы Последующие примеры программ - это программы описания контура, заданные в программе определения контура. Программа определения контура в свою очередь вызывается через функцию SEL CONTOUR в главной программе. Карманы A и B перекрывают друг друга. Система ЧПУ рассчитывает точки пересечения S1 и S2, их не надо больше программировать. Карманы программируются как окружности. HEIDENHAIN iTNC 530 259 1 9.1 SL-циклы со сложной формулой контура
