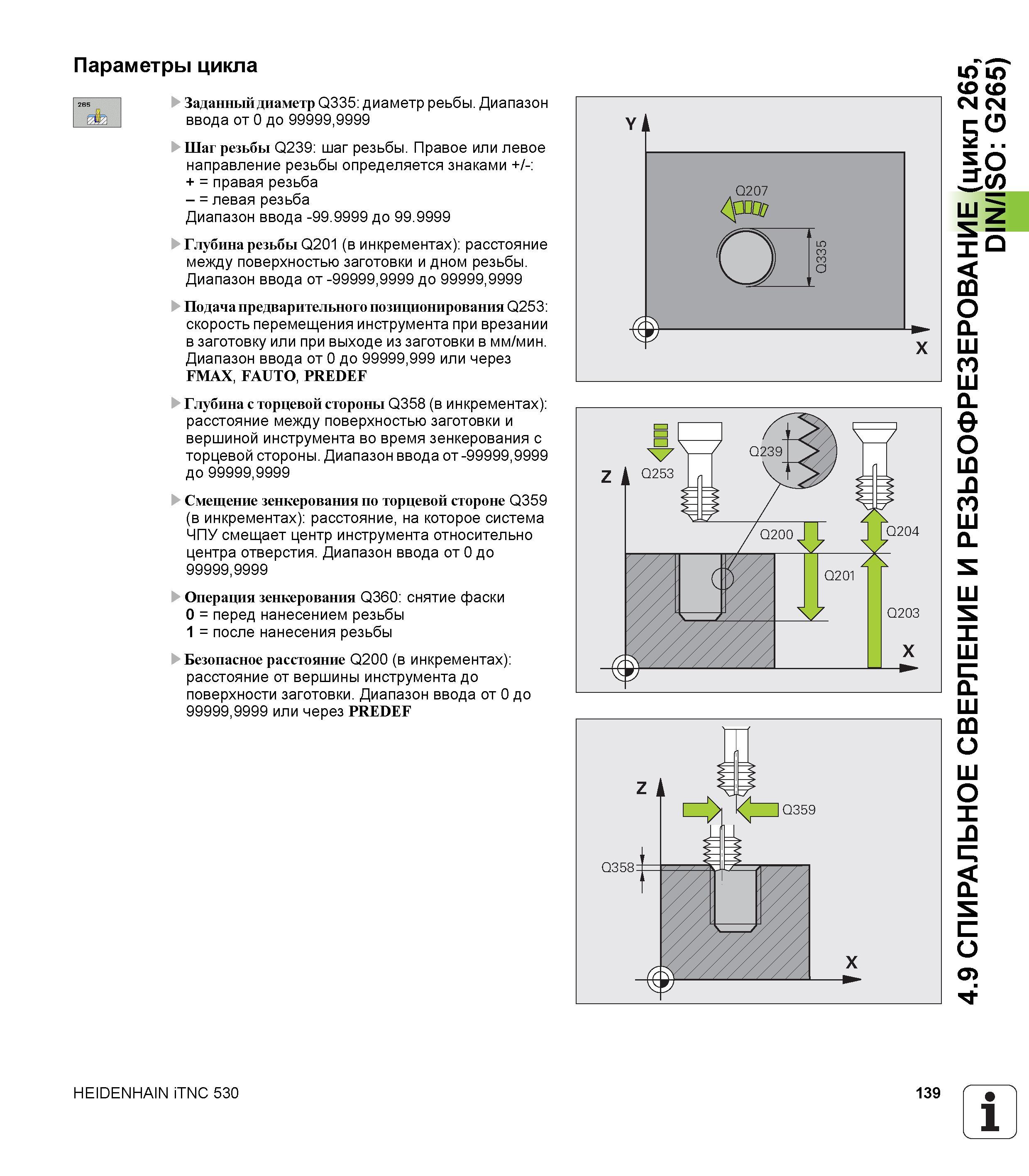

Параметры цикла Заданный диаметр Q335 диаметр реьбы. Диапазон ввода от 0 до 99999,9999 Шаг резьбы Q239 шаг резьбы. Правое или левое направление резьбы определяется знаками +/- + = правая резьба - = левая резьба Диапазон ввода -99.9999 до 99.9999 Глубина резьбы Q201 (в инкрементах) расстояние между поверхностью заготовки и дном резьбы. Диапазон ввода от -99999,9999 до 99999,9999 Подача предварительного позиционирования Q253 скорость перемещения инструмента при врезании в заготовку или при выходе из заготовки в мм/мин. Диапазон ввода от 0 до 99999,999 или через FMAX, FAUTO, PREDEF Глубина с торцевой стороны Q358 (в инкрементах) расстояние между поверхностью заготовки и вершиной инструмента во время зенкерования с торцевой стороны. Диапазон ввода от -99999,9999 до 99999,9999 Смещение зенкерования по торцевой стороне Q359 (в инкрементах) расстояние, на которое система ЧПУ смещает центр инструмента относительно центра отверстия. Диапазон ввода от 0 до 99999.9999 Операция зенкерования Q360 снятие фаски 0 = перед нанесением резьбы 1 = после нанесения резьбы Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999.9999 или через PREDEF HEIDENHAIN iTNC 530 139 1 4.9 СПИРАЛЬНОЕ СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 265, DIN/ISO G265)
