140 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.140

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 140 0140 Lab2u

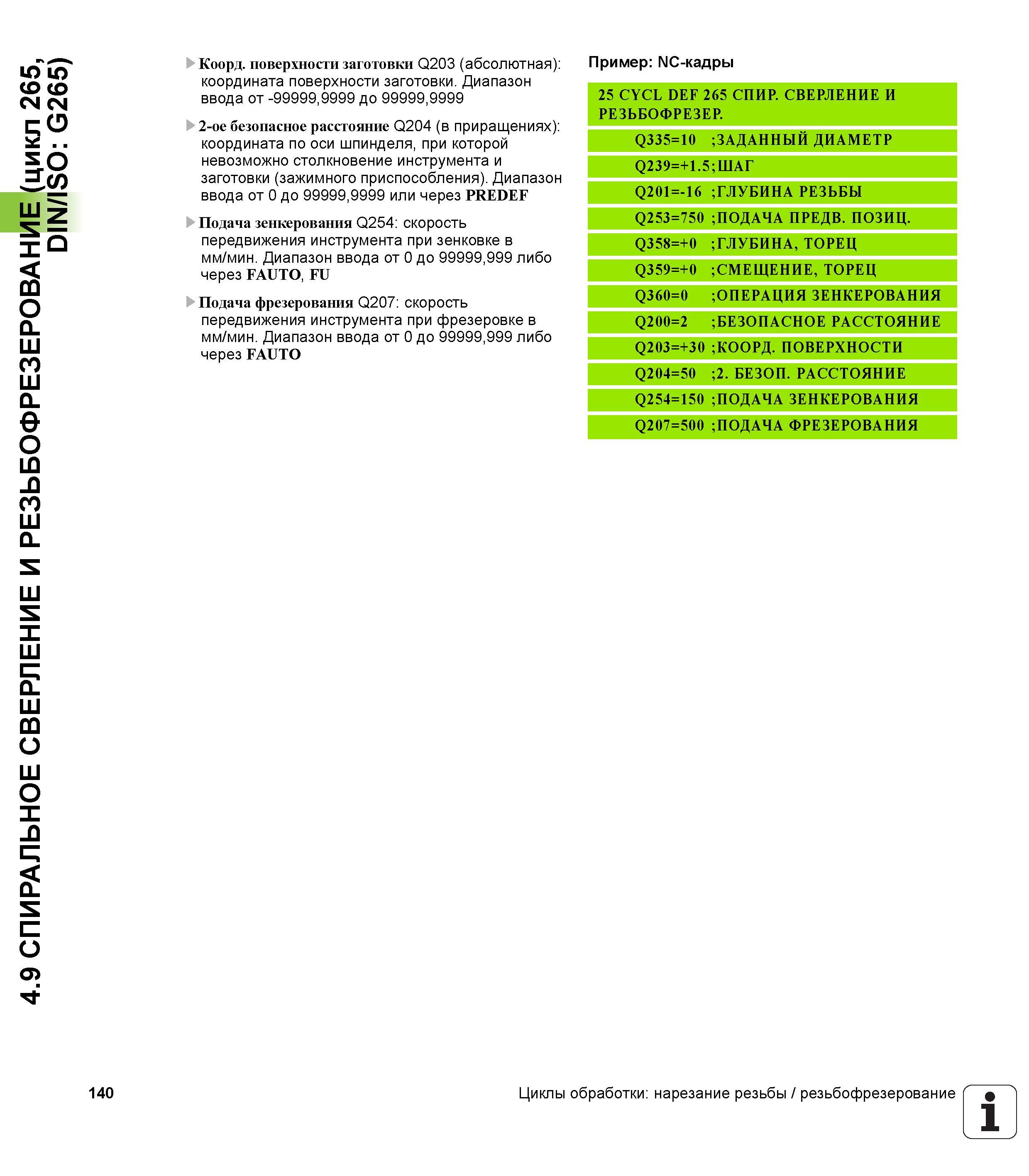

4.9 СПИРАЛЬНОЕ СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 265, DIN/ISO G265) 140 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 или через PREDEF Подача зенкерования Q254 скорость передвижения инструмента при зенковке в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU Подача фрезерования Q207 скорость передвижения инструмента при фрезеровке в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO Пример NC-кадры 25 CYCL DEF 265 СПИР. СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕР. Q335=10 ЗАДАННЫЙ ДИАМЕТР .5 + = 3 2 Q ШАГ Q201=-16 ГЛУБИНА РЕЗЬБЫ 0 5 7 = 3 5 2 Q ПОДАЧА ПРЕДВ. ПОЗИЦ. Q358=+0 ГЛУБИНА, ТОРЕЦ Q359=+0 СМЕЩЕНИЕ, ТОРЕЦ Q360=0 ОПЕРАЦИЯ ЗЕНКЕРОВАНИЯ Q200=2 БЕЗОПАСНОЕ РАССТОЯНИЕ Q203=+30 КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТОЯНИЕ Q254=150 ПОДАЧА ЗЕНКЕРОВАНИЯ Q207=500 ПОДАЧА ФРЕЗЕРОВАНИЯ Циклы обработки нарезание резьбы / резьбофрезерование 1 _'
