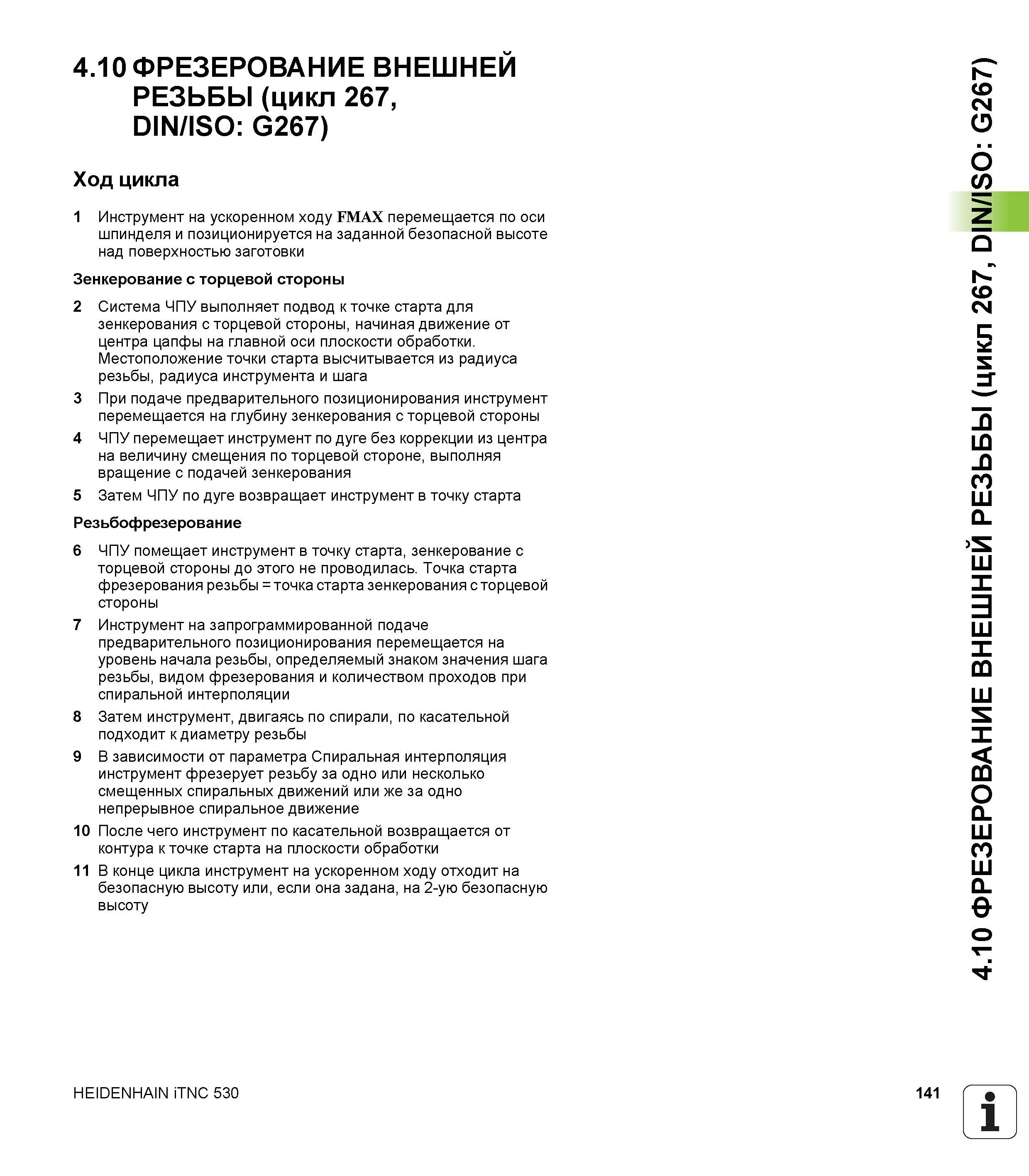

4.10 ФРЕЗЕРОВАНИЕ ВНЕШНЕЙ РЕЗЬБЫ (цикл 267, DIN/ISO G267) Ход цикла 1 Инструмент на ускоренном ходу FMAX перемещается по оси шпинделя и позиционируется на заданной безопасной высоте над поверхностью заготовки Зенкерование с торцевой стороны 2 Система ЧПУ выполняет подвод к точке старта для зенкерования с торцевой стороны, начиная движение от центра цапфы на главной оси плоскости обработки. Местоположение точки старта высчитывается из радиуса резьбы, радиуса инструмента и шага 3 При подаче предварительного позиционирования инструмент перемещается на глубину зенкерования с торцевой стороны 4 ЧПУ перемещает инструмент по дуге без коррекции из центра на величину смещения по торцевой стороне, выполняя вращение с подачей зенкерования 5 Затем ЧПУ по дуге возвращает инструмент в точку старта Резьбофрезерование 6 ЧПУ помещает инструмент в точку старта, зенкерование с торцевой стороны до этого не проводилась. Точка старта фрезерования резьбы = точка старта зенкерования с торцевой стороны 7 Инструмент на запрограммированной подаче предварительного позиционирования перемещается на уровень начала резьбы, определяемый знаком значения шага резьбы, видом фрезерования и количеством проходов при спиральной интерполяции 8 Затем инструмент, двигаясь по спирали, по касательной подходит к диаметру резьбы 9 В зависимости от параметра Спиральная интерполяция инструмент фрезерует резьбу за одно или несколько смещенных спиральных движений или же за одно непрерывное спиральное движение 10 После чего инструмент по касательной возвращается от контура к точке старта на плоскости обработки 11 В конце цикла инструмент на ускоренном ходу отходит на безопасную высоту или, если она задана, на 2-ую безопасную высоту HEIDENHAIN iTNC 530 141 1 _' 4.10 ФРЕЗЕРОВАНИЕ ВНЕШНЕЙ РЕЗЬБЫ (цикл 267, DIN/ISO G267)
