138 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.138

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 138 0138 Lab2u

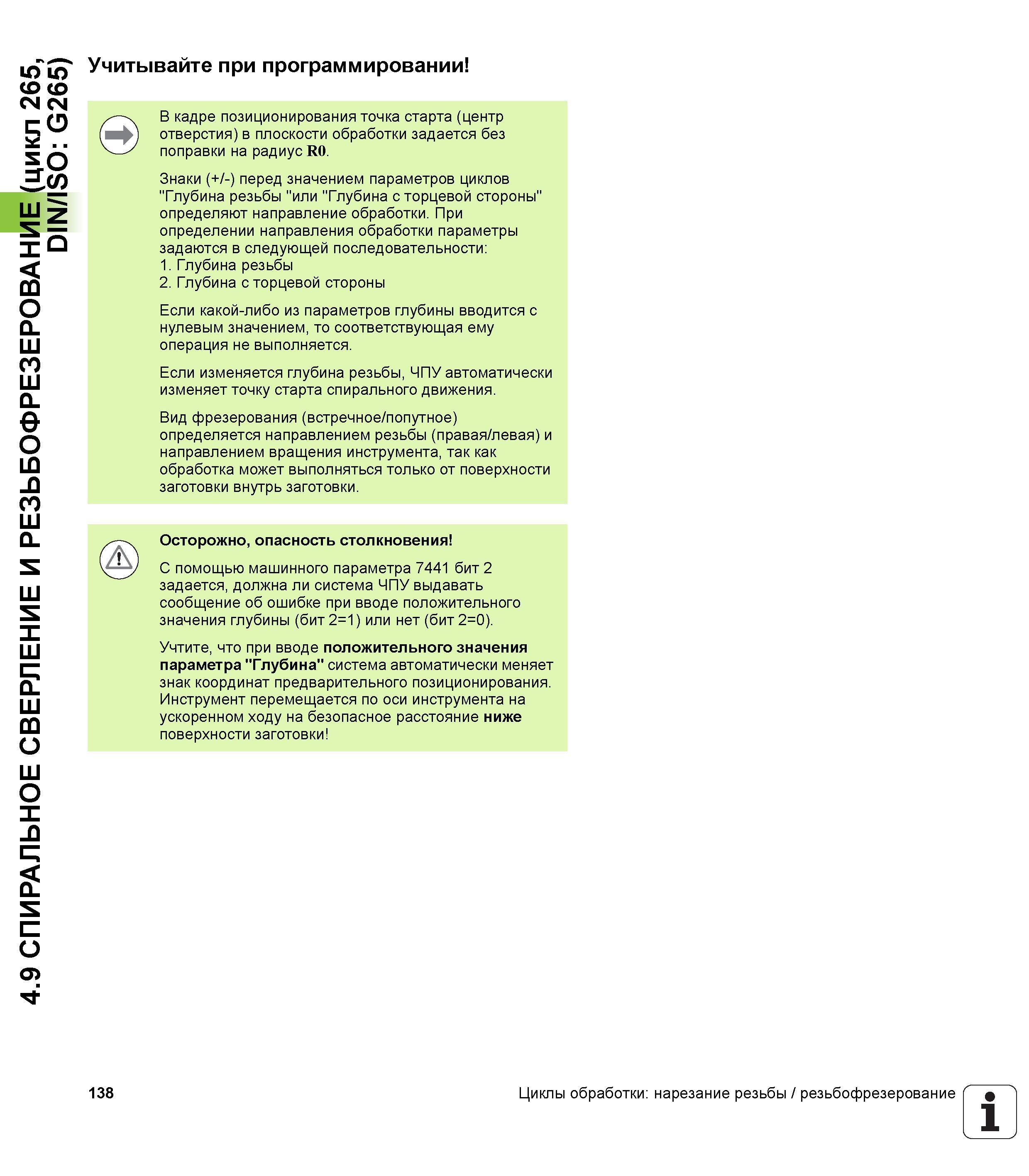

4.9 СПИРАЛЬНОЕ СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 265, DIN/ISO G265) Учитывайте при программировании В кадре позиционирования точка старта (центр отверстия) в плоскости обработки задается без поправки на радиус R0. Знаки (+/-) перед значением параметров циклов "Глубина резьбы "или "Глубина с торцевой стороны" определяют направление обработки. При определении направления обработки параметры задаются в следующей последовательности 1. Глубина резьбы 2. Глубина с торцевой стороны Если какой-либо из параметров глубины вводится с нулевым значением, то соответствующая ему операция не выполняется. Если изменяется глубина резьбы, ЧПУ автоматически изменяет точку старта спирального движения. Вид фрезерования (встречное/попутное) определяется направлением резьбы (правая/левая) и направлением вращения инструмента, так как обработка может выполняться только от поверхности заготовки внутрь заготовки. Осторожно, опасность столкновения С помощью машинного параметра 7441 бит 2 задается, должна ли система чПу выдавать сообщение об ошибке при вводе положительного значения глубины (бит 2=1) или нет (бит 2=0). Учтите, что при вводе положительного значения параметра "Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки 138 Циклы обработки нарезание резьбы / резьбофрезерование 1
