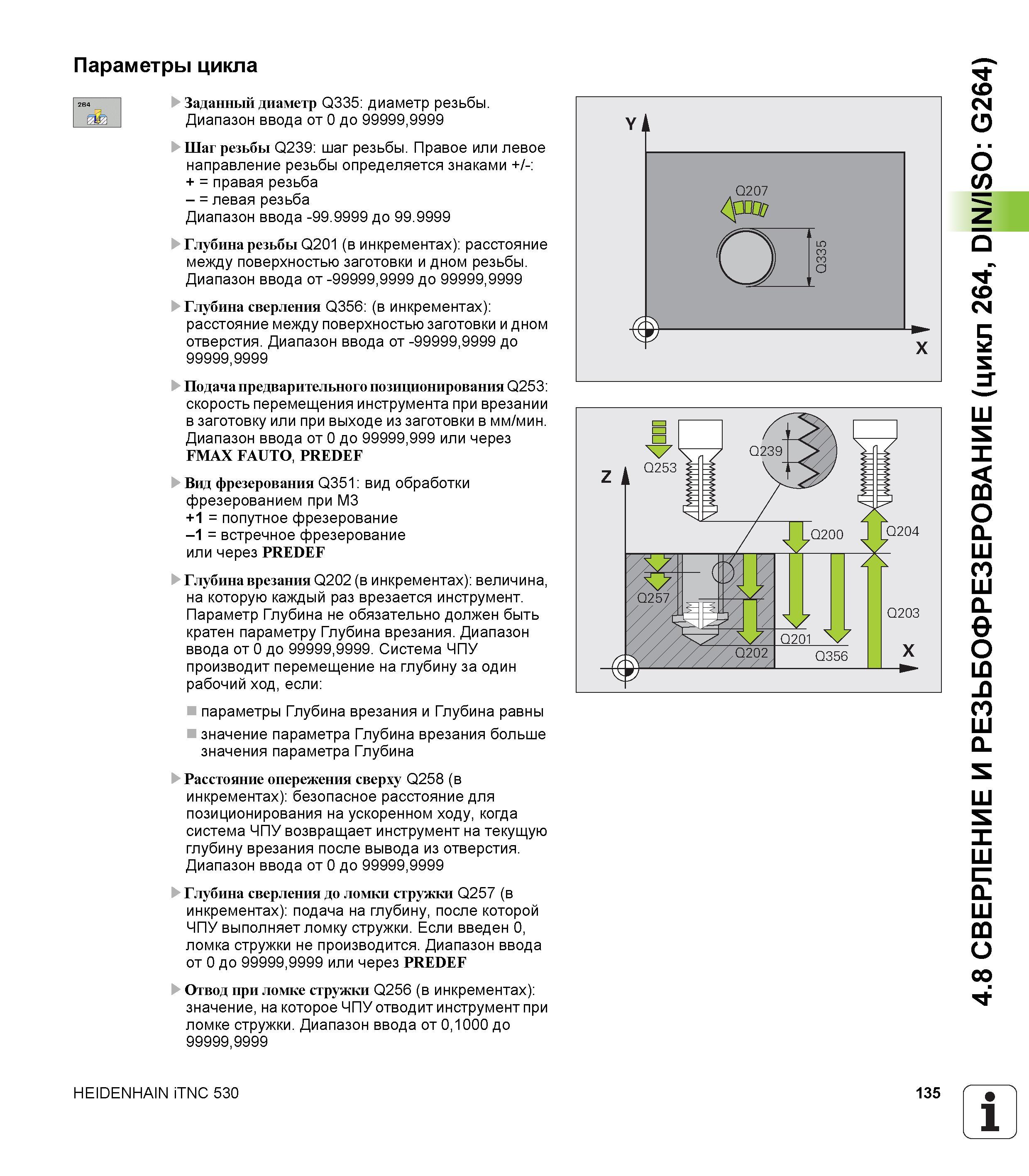

135 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.135

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 135 0135 Lab2u

Параметры цикла Заданный диаметр Q335 диаметр резьбы. ОжЬ Диапазон ввода от 0 до 99999,9999 Шаг резьбы Q239 шаг резьбы. Правое или левое направление резьбы определяется знаками +/- + = правая резьба - = левая резьба Диапазон ввода -99.9999 до 99.9999 Глубина резьбы Q201 (в инкрементах) расстояние между поверхностью заготовки и дном резьбы. Диапазон ввода от -99999,9999 до 99999,9999 Глубина сверления Q356 (в инкрементах) расстояние между поверхностью заготовки и дном отверстия. Диапазон ввода от -99999,9999 до 99999.9999 Подача предварительного позиционирования Q253 скорость перемещения инструмента при врезании в заготовку или при выходе из заготовки в мм/мин. Диапазон ввода от 0 до 99999,999 или через FMAX FAUTO, PREDEF Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование или через PREDEF Глубина врезания Q202 (в инкрементах) величина, на которую каждый раз врезается инструмент. Параметр Глубина не обязательно должен быть кратен параметру Глубина врезания. Диапазон ввода от 0 до 99999,9999. Система чПу производит перемещение на глубину за один рабочий ход, если параметры Глубина врезания и Глубина равны значение параметра Глубина врезания больше значения параметра Глубина Расстояние опережения сверху Q258 (в инкрементах) безопасное расстояние для позиционирования на ускоренном ходу, когда система чПу возвращает инструмент на текущую глубину врезания после вывода из отверстия. Диапазон ввода от 0 до 99999,9999 Глубина сверления до ломки стружки Q257 (в инкрементах) подача на глубину, после которой ЧПУ выполняет ломку стружки. Если введен 0, ломка стружки не производится. Диапазон ввода от 0 до 99999,9999 или через PREDEF Отвод при ломке стружки Q256 (в инкрементах) значение, на которое ЧПУ отводит инструмент при ломке стружки. Диапазон ввода от 0,1000 до 99999.9999 HEIDENHAIN iTNC 530 135 1 _' 4.8 СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 264, DIN/ISO G264)
