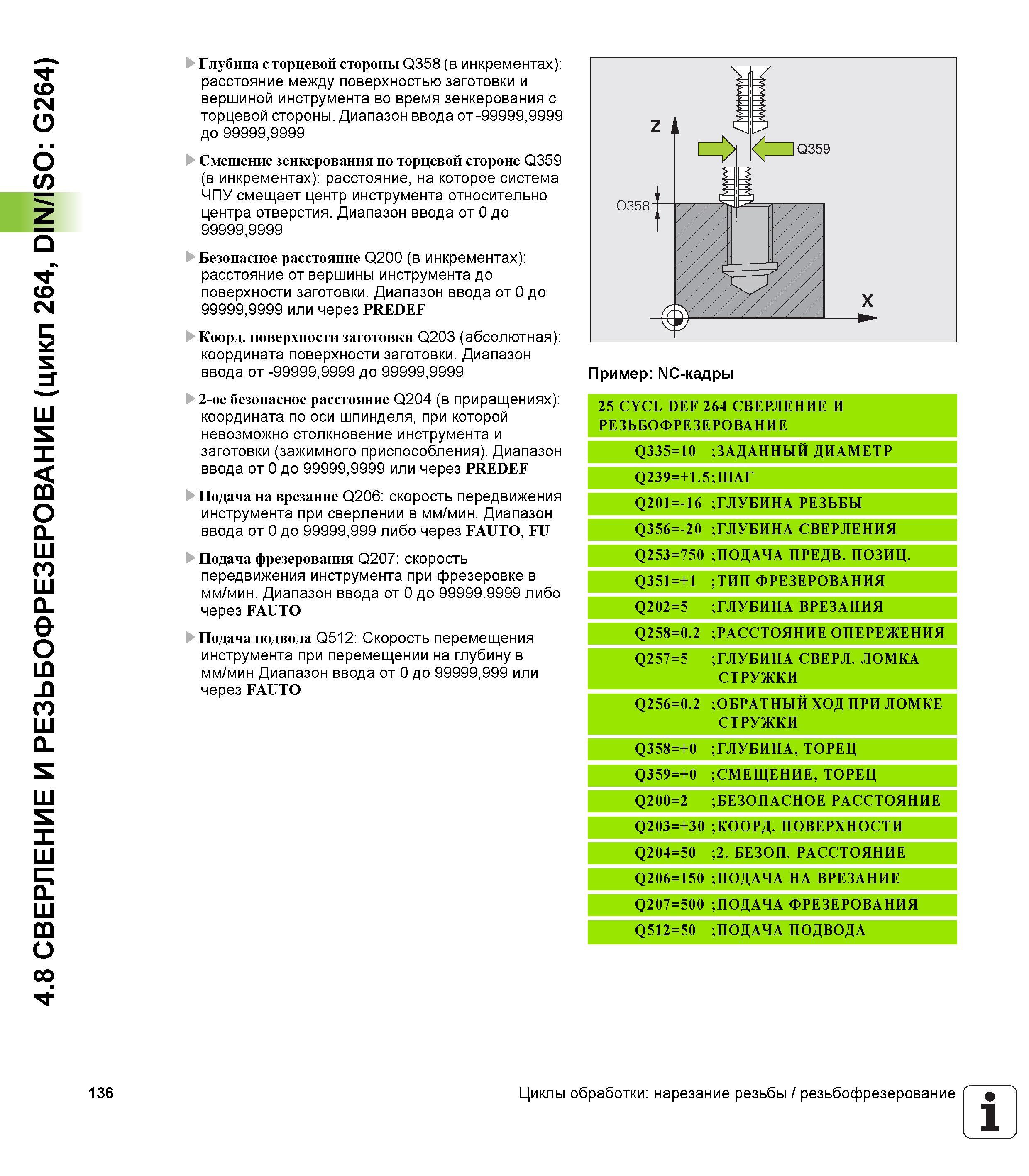

4.8 СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 264, DIN/ISO G264) 136 Глубина с торцевой стороны Q358 (в инкрементах) расстояние между поверхностью заготовки и вершиной инструмента во время зенкерования с торцевой стороны. Диапазон ввода от -99999,9999 до 99999,9999 Смещение зенкерования по торцевой стороне Q359 (в инкрементах) расстояние, на которое система ЧПУ смещает центр инструмента относительно центра отверстия. Диапазон ввода от 0 до 99999.9999 Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999.9999 или через PREDEF Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 или через PREDEF Подача на врезание Q206 скорость передвижения инструмента при сверлении в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU Подача фрезерования Q207 скорость передвижения инструмента при фрезеровке в мм/мин. Диапазон ввода от 0 до 99999.9999 либо через FAUTO Подача подвода Q512 Скорость перемещения инструмента при перемещении на глубину в мм/мин Диапазон ввода от 0 до 99999,999 или через FAUTO 25 CYCL DEF 264 СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ Q335=10 ЗАДАННЫЙ диаметр 0239=+1.5;ШАГ Q201=-16 ГЛУБИНА РЕЗЬБЫ Q356=-20 ГЛУБИНА СВЕРЛЕНИЯ Q253=750 ;ПОДАЧА ПРЕДВ. ПОЗИЦ. Q351=+1 ТИП ФРЕЗЕРОВАНИЯ Q202=5 ГЛУБИНА ВРЕЗАНИЯ Q258=0.2 РАССТОЯНИЕ ОПЕРЕЖЕНИЯ Q257=5 ГЛУБИНА СВЕРЛ. ЛОМКА СТРУЖКИ Q256=0.2 ОБРАТНЫЙ ХОД ПРИ ЛОМКЕ СТРУЖКИ Q358=+0 ГЛУБИНА, ТОРЕЦ Q359=+0 СМЕЩЕНИЕ, ТОРЕЦ Q200=2 БЕЗОПАСНОЕ РАССТОЯНИЕ Q203=+30 КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТОЯНИЕ Q206=150 ПОДАЧА НА ВРЕЗАНИЕ Q207=500 ПОДАЧА ФРЕЗЕРОВАНИЯ Q512=50 ПОДАЧА ПОДВОДА Циклы обработки нарезание резьбы / резьбофрезерование 1 _' Пример NC-кадры Q358 Q359
