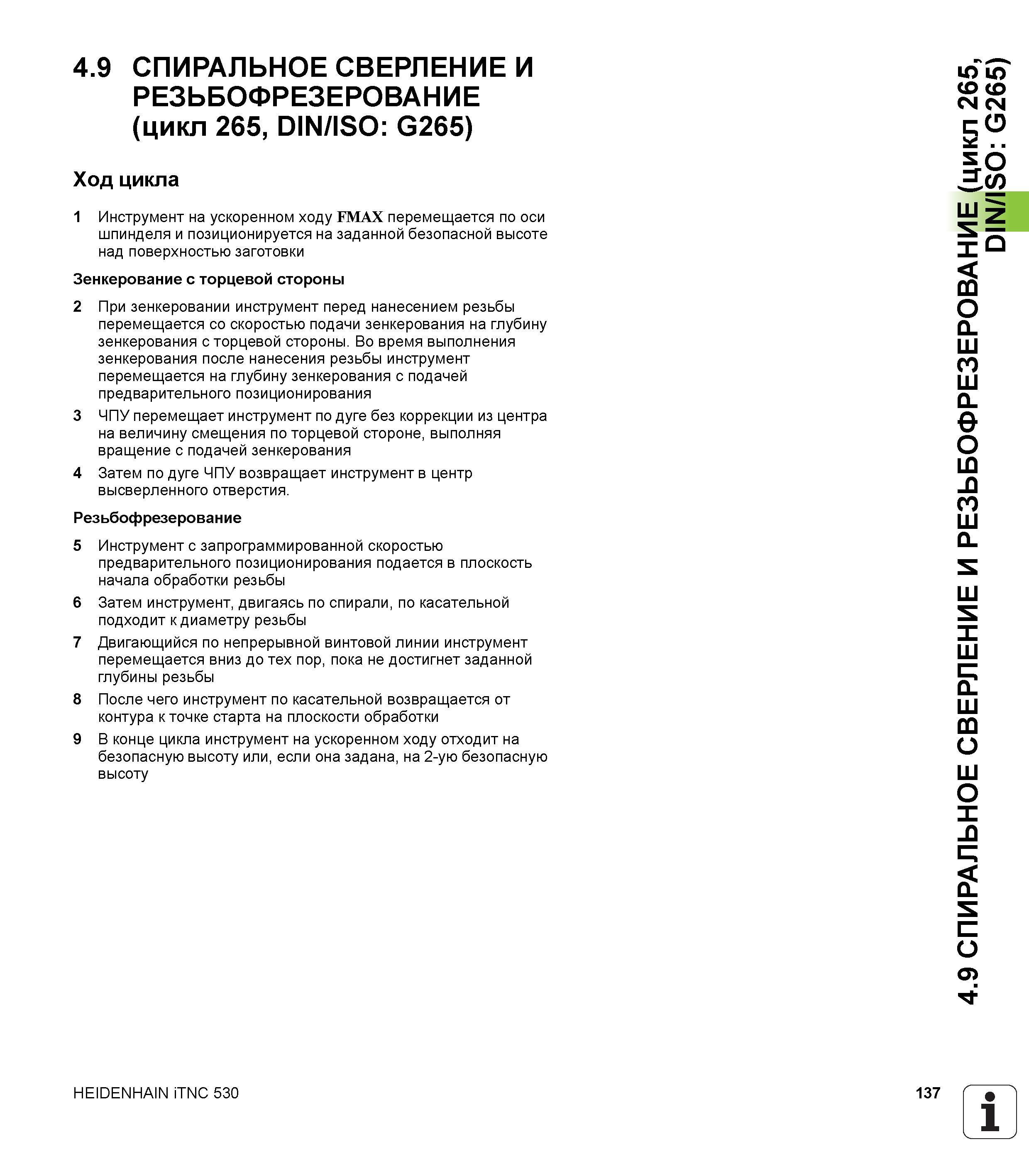

4.9 СПИРАЛЬНОЕ СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 265, DIN/ISO G265) Ход цикла 1 Инструмент на ускоренном ходу FMAX перемещается по оси шпинделя и позиционируется на заданной безопасной высоте над поверхностью заготовки Зенкерование с торцевой стороны 2 При зенкеровании инструмент перед нанесением резьбы перемещается со скоростью подачи зенкерования на глубину зенкерования с торцевой стороны. Во время выполнения зенкерования после нанесения резьбы инструмент перемещается на глубину зенкерования с подачей предварительного позиционирования 3 ЧПУ перемещает инструмент по дуге без коррекции из центра на величину смещения по торцевой стороне, выполняя вращение с подачей зенкерования 4 Затем по дуге ЧПУ возвращает инструмент в центр высверленного отверстия. Резьбофрезерование 5 Инструмент с запрограммированной скоростью предварительного позиционирования подается в плоскость начала обработки резьбы 6 Затем инструмент, двигаясь по спирали, по касательной подходит к диаметру резьбы 7 Двигающийся по непрерывной винтовой линии инструмент перемещается вниз до тех пор, пока не достигнет заданной глубины резьбы 8 После чего инструмент по касательной возвращается от контура к точке старта на плоскости обработки 9 В конце цикла инструмент на ускоренном ходу отходит на безопасную высоту или, если она задана, на 2-ую безопасную высоту HEIDENHAIN iTNC 530 137 1 _' 4.9 СПИРАЛЬНОЕ СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 265, DIN/ISO G265)
