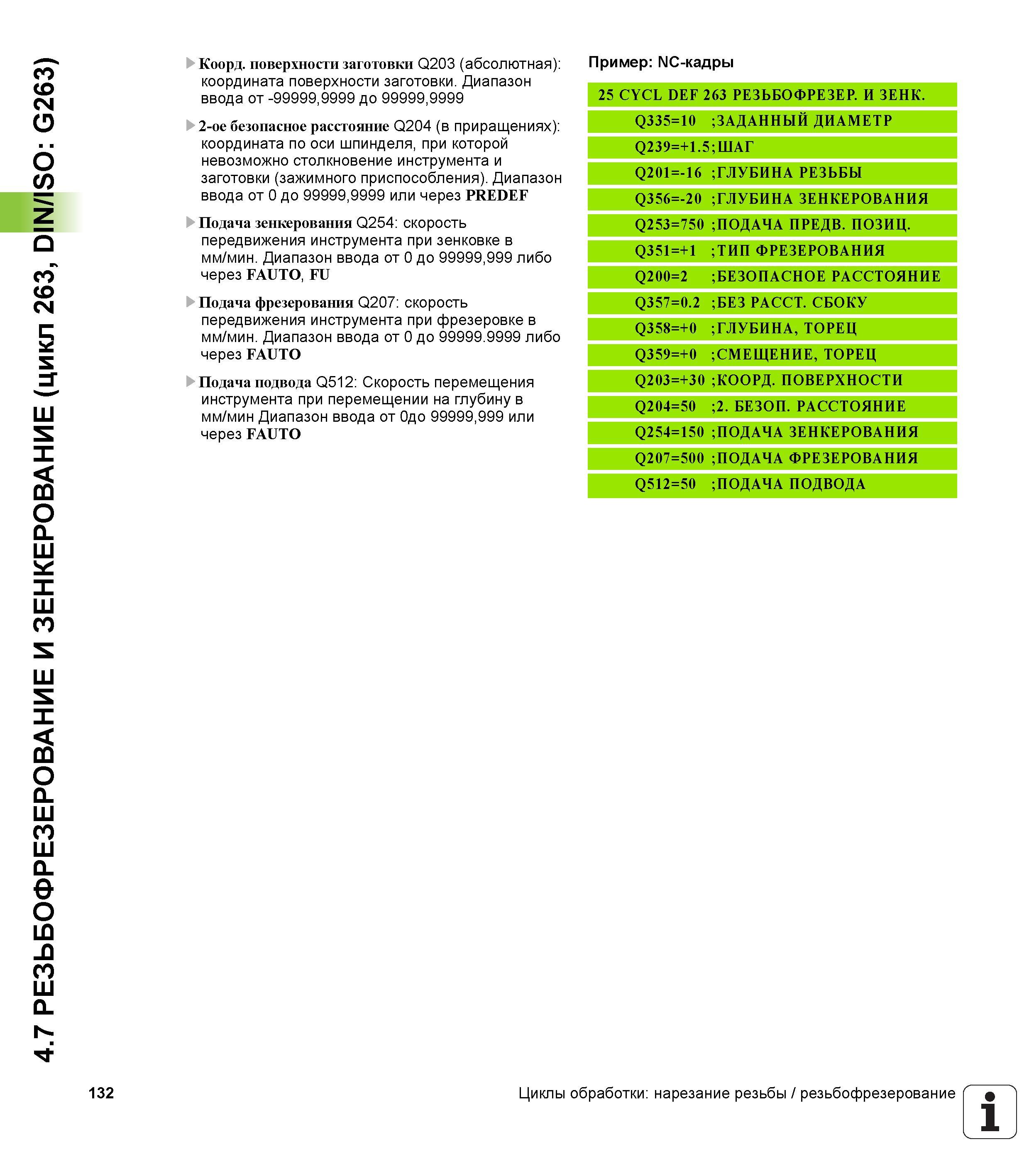

4.7 РЕЗЬБОФРЕЗЕРОВАНИЕ И ЗЕНКЕРОВАНИЕ (цикл 263, DIN/ISO G263) 132 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 или через PREDEF Подача зенкерования Q254 скорость передвижения инструмента при зенковке в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU Подача фрезерования Q207 скорость передвижения инструмента при фрезеровке в мм/мин. Диапазон ввода от 0 до 99999.9999 либо через FAUTO Подача подвода Q512 Скорость перемещения инструмента при перемещении на глубину в мм/мин Диапазон ввода от 0до 99999,999 или через FAUTO Пример NC-кадры 25 CYCL DEF 263 РЕЗЬБОФРЕЗЕР. И ЗЕНК. Q335=10 ЗАДАННЫЙ ДИАМЕТР .5 + = 3 2 Q ШАГ Q201=-16 ГЛУБИНА РЕЗЬБЫ Q356=-20 ГЛУБИНА ЗЕНКЕРОВАНИЯ 0 5 7 = 3 5 2 Q ПОДАЧА ПРЕДВ. ПОЗИЦ. Q351=+1 ТИП ФРЕЗЕРОВАНИЯ Q200=2 БЕЗОПАСНОЕ РАССТОЯНИЕ Q357=0.2 БЕЗ РАССТ. СБОКУ Q358=+0 ГЛУБИНА, ТОРЕЦ Q359=+0 СМЕЩЕНИЕ, ТОРЕЦ Q203=+30 КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТОЯНИЕ Q254=150 ПОДАЧА ЗЕНКЕРОВАНИЯ Q207=500 ПОДАЧА ФРЕЗЕРОВАНИЯ Q512=50 ПОДАЧА ПОДВОДА Циклы обработки нарезание резьбы / резьбофрезерование 1 _'
