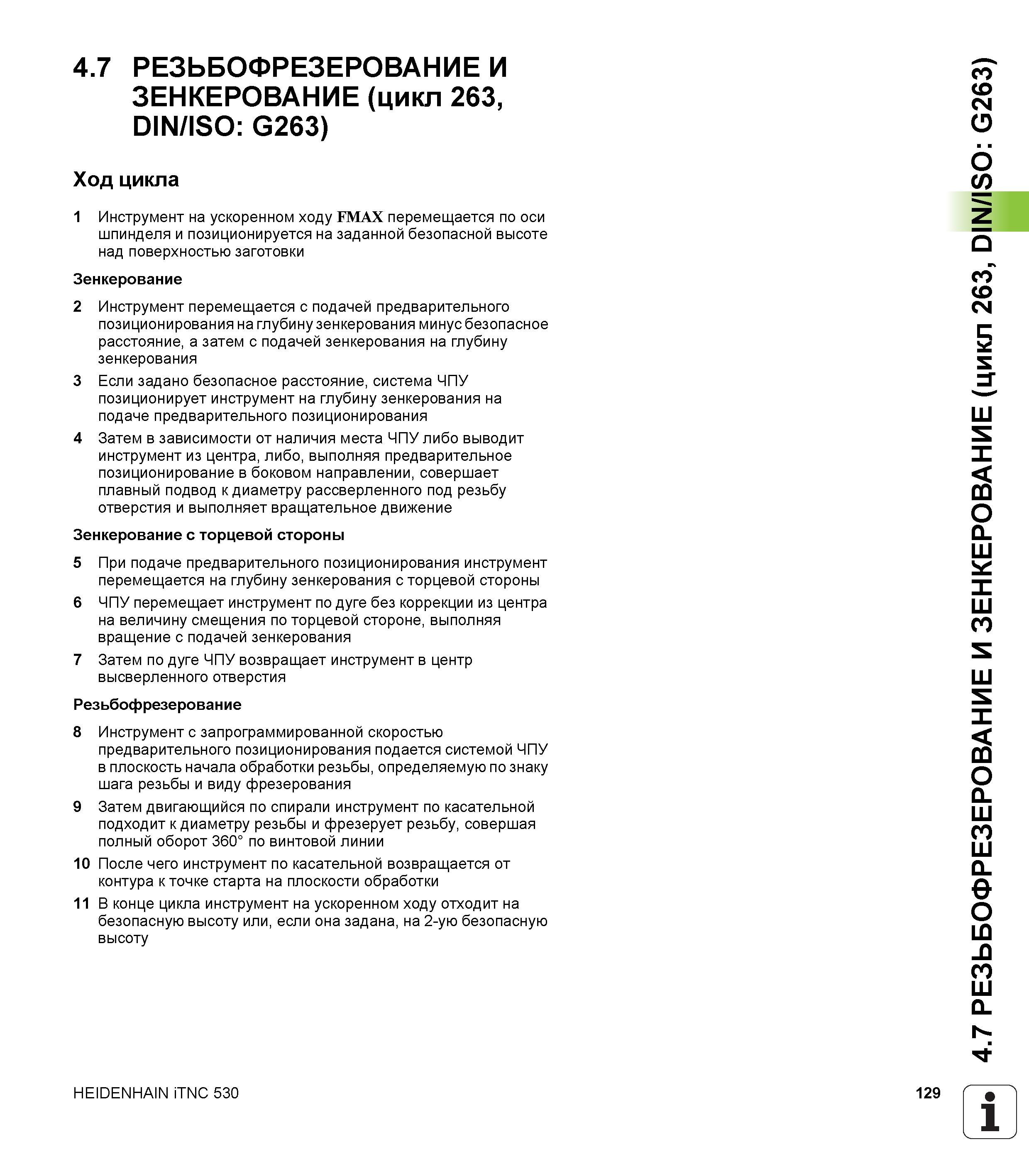

4.7 РЕЗЬБОФРЕЗЕРОВАНИЕ И ЗЕНКЕРОВАНИЕ (цикл 263, DIN/ISO G263) Ход цикла 1 Инструмент на ускоренном ходу FMAX перемещается по оси шпинделя и позиционируется на заданной безопасной высоте над поверхностью заготовки Зенкерование 2 Инструмент перемещается с подачей предварительного позиционирования на глубину зенкерования минус безопасное расстояние, а затем с подачей зенкерования на глубину зенкерования 3 Если задано безопасное расстояние, система ЧПУ позиционирует инструмент на глубину зенкерования на подаче предварительного позиционирования 4 Затем в зависимости от наличия места ЧПУ либо выводит инструмент из центра, либо, выполняя предварительное позиционирование в боковом направлении, совершает плавный подвод к диаметру рассверленного под резьбу отверстия и выполняет вращательное движение Зенкерование с торцевой стороны 5 При подаче предварительного позиционирования инструмент перемещается на глубину зенкерования с торцевой стороны 6 ЧПУ перемещает инструмент по дуге без коррекции из центра на величину смещения по торцевой стороне, выполняя вращение с подачей зенкерования 7 Затем по дуге ЧПУ возвращает инструмент в центр высверленного отверстия Резьбофрезерование 8 Инструмент с запрограммированной скоростью предварительного позиционирования подается системой ЧПУ в плоскость начала обработки резьбы, определяемую по знаку шага резьбы и виду фрезерования 9 Затем двигающийся по спирали инструмент по касательной подходит к диаметру резьбы и фрезерует резьбу, совершая полный оборот 360° по винтовой линии 10 После чего инструмент по касательной возвращается от контура к точке старта на плоскости обработки 11 В конце цикла инструмент на ускоренном ходу отходит на безопасную высоту или, если она задана, на 2-ую безопасную высоту HEIDENHAIN iTNC 530 129 4.7 РЕЗЬБОФРЕЗЕРОВАНИЕ И ЗЕНКЕРОВАНИЕ (цикл 263, DIN/ISO G263)
