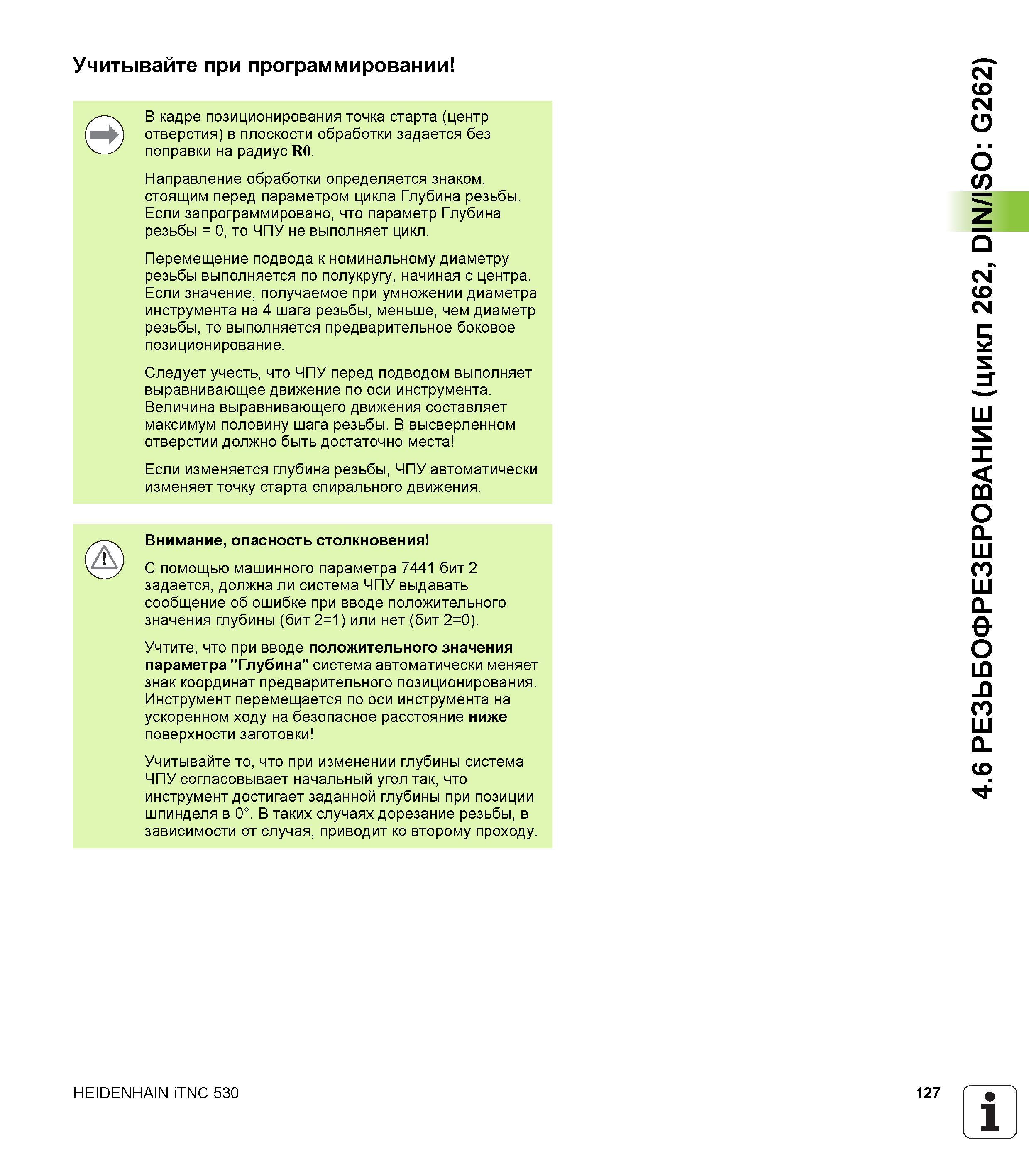

127 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.127

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 127 0127 Lab2u

Учитывайте при программировании В кадре позиционирования точка старта (центр отверстия) в плоскости обработки задается без поправки на радиус R0. Направление обработки определяется знаком, стоящим перед параметром цикла Глубина резьбы. Если запрограммировано, что параметр Глубина резьбы = 0, то ЧПУ не выполняет цикл. Перемещение подвода к номинальному диаметру резьбы выполняется по полукругу, начиная с центра. Если значение, получаемое при умножении диаметра инструмента на 4 шага резьбы, меньше, чем диаметр резьбы, то выполняется предварительное боковое позиционирование. Следует учесть, что ЧПУ перед подводом выполняет выравнивающее движение по оси инструмента. Величина выравнивающего движения составляет максимум половину шага резьбы. В высверленном отверстии должно быть достаточно места Если изменяется глубина резьбы, ЧПУ автоматически изменяет точку старта спирального движения. Внимание, опасность столкновения С помощью машинного параметра 7441 бит 2 задается, должна ли система чПу выдавать сообщение об ошибке при вводе положительного значения глубины (бит 2=1) или нет (бит 2=0). Учтите, что при вводе положительного значения параметра "Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки Учитывайте то, что при изменении глубины система ЧПУ согласовывает начальный угол так, что инструмент достигает заданной глубины при позиции шпинделя в 0°. В таких случаях дорезание резьбы, в зависимости от случая, приводит ко второму проходу. HEIDENHAIN iTNC 530 127 1 4.6 РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 262, DIN/ISO G262)
