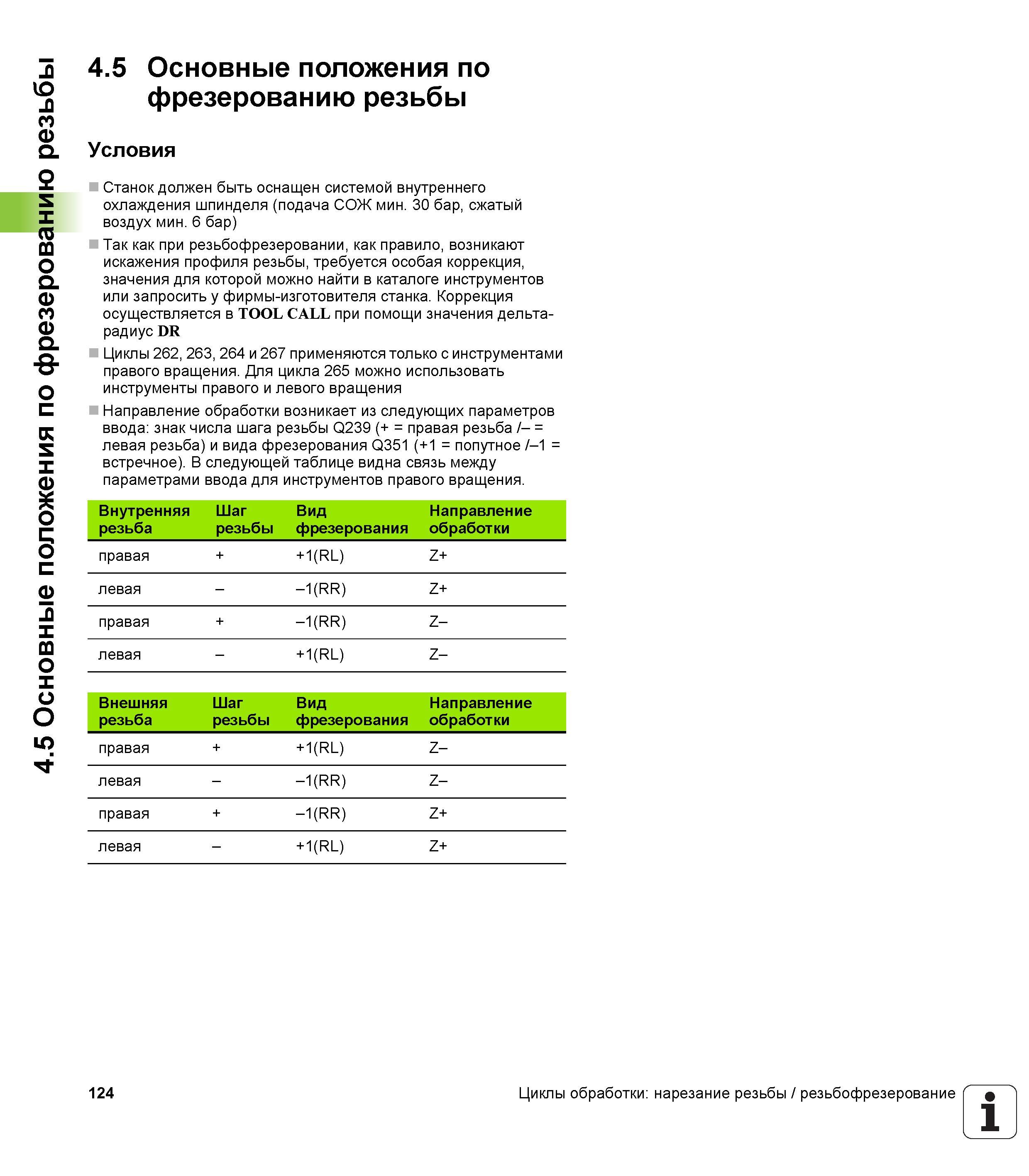

4.5 Основные положения по фрезерованию резьбы 4.5 Основные положения по фрезерованию резьбы Условия Станок должен быть оснащен системой внутреннего охлаждения шпинделя (подача СОЖ мин. 30 бар, сжатый воздух мин. 6 бар) Так как при резьбофрезеровании, как правило, возникают искажения профиля резьбы, требуется особая коррекция, значения для которой можно найти в каталоге инструментов или запросить у фирмы-изготовителя станка. Коррекция осуществляется в TOOL CALL при помощи значения дельтарадиус DR Циклы 262, 263, 264 и 267 применяются только с инструментами правого вращения. Для цикла 265 можно использовать инструменты правого и левого вращения Направление обработки возникает из следующих параметров ввода знак числа шага резьбы Q239 (+ = правая резьба /- = левая резьба) и вида фрезерования Q351 (+1 = попутное /-1 = встречное). В следующей таблице видна связь между параметрами ввода для инструментов правого вращения. Внутренняя резьба Шаг резьбы Вид фрезерования Направление обработки правая + + 1(RL) Z+ левая - -1(RR) Z+ правая + -1(RR) Z- левая - + 1(RL) Z- Внешняя резьба Шаг резьбы Вид фрезерования Направление обработки правая + + 1(RL) Z- левая - -1(RR) Z- правая + -1(RR) Z+ левая - + 1(RL) Z+ 124 Циклы обработки нарезание резьбы / резьбофрезерование 1
