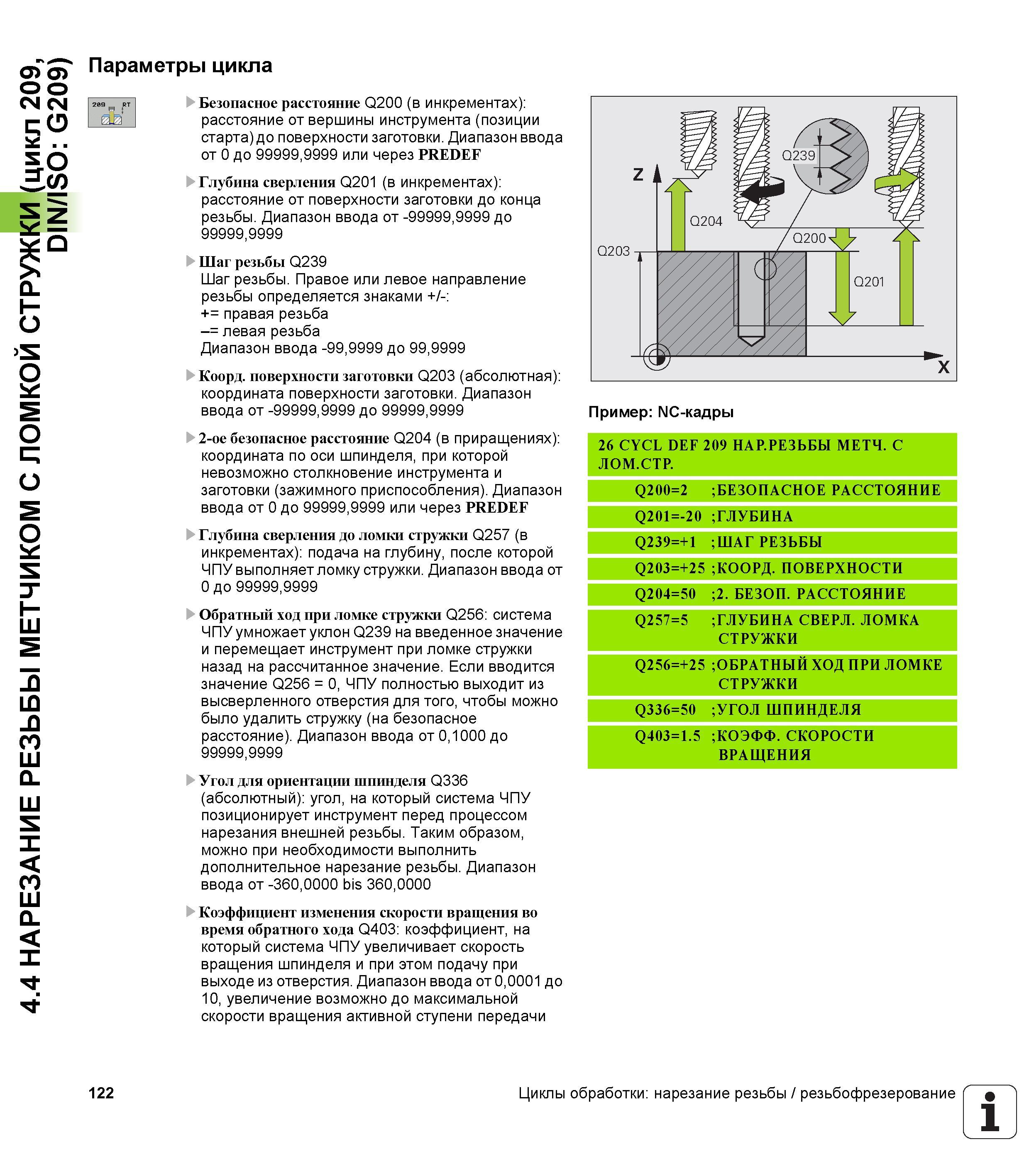

4.4 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ С ЛОМКОЙ СТРУЖКИ (цикл 209, DIN/ISO G209) Параметры цикла Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента (позиции старта) до поверхности заготовки. Диапазон ввода от 0 до 99999,9999 или через PREDEF Глубина сверления Q201 (в инкрементах) расстояние от поверхности заготовки до конца резьбы. Диапазон ввода от -99999,9999 до 99999.9999 Шаг резьбы Q239 Шаг резьбы. Правое или левое направление резьбы определяется знаками +/- += правая резьба -= левая резьба Диапазон ввода -99,9999 до 99,9999 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 или через PREDEF Глубина сверления до ломки стружки Q257 (в инкрементах) подача на глубину, после которой ЧПУ выполняет ломку стружки. Диапазон ввода от 0 до 99999,9999 Обратный ход при ломке стружки Q256 система ЧПУ умножает уклон Q239 на введенное значение и перемещает инструмент при ломке стружки назад на рассчитанное значение. Если вводится значение Q256 = 0, ЧПУ полностью выходит из высверленного отверстия для того, чтобы можно было удалить стружку (на безопасное расстояние). Диапазон ввода от 0,1000 до 99999.9999 Угол для ориентации шпинделя Q336 (абсолютный) угол, на который система ЧПУ позиционирует инструмент перед процессом нарезания внешней резьбы. Таким образом, можно при необходимости выполнить дополнительное нарезание резьбы. Диапазон ввода от -360,0000 bis 360,0000 Коэффициент изменения скорости вращения во время обратного хода Q403 коэффициент, на который система ЧПУ увеличивает скорость вращения шпинделя и при этом подачу при выходе из отверстия. Диапазон ввода от 0,0001 до 10, увеличение возможно до максимальной скорости вращения активной ступени передачи Пример NC-кадры 26 CYCL DEF 209 НАР.РЕЗЬБЫ МЕТЧ. С ЛОМ. СТР. Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Q201=-20 ;ГЛУБИНА Q239=+1 ;ШАГ РЕЗЬБЫ 5 2 + = 3 0 2 Q ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ Q257=5 ;ГЛУБИНА СВЕРЛ. ЛОМКА СТРУЖКИ Q256=+25 ;ОБРАТНЫИ ХОД ПРИ ЛОМКЕ СТРУЖКИ Q336=50 ;УГОЛ ШПИНДЕЛЯ Q t— 0 3 1 5 ;КОЭФФ. СКОРОСТИ ВРАЩЕНИЯ 122 Циклы обработки нарезание резьбы / резьбофрезерование
