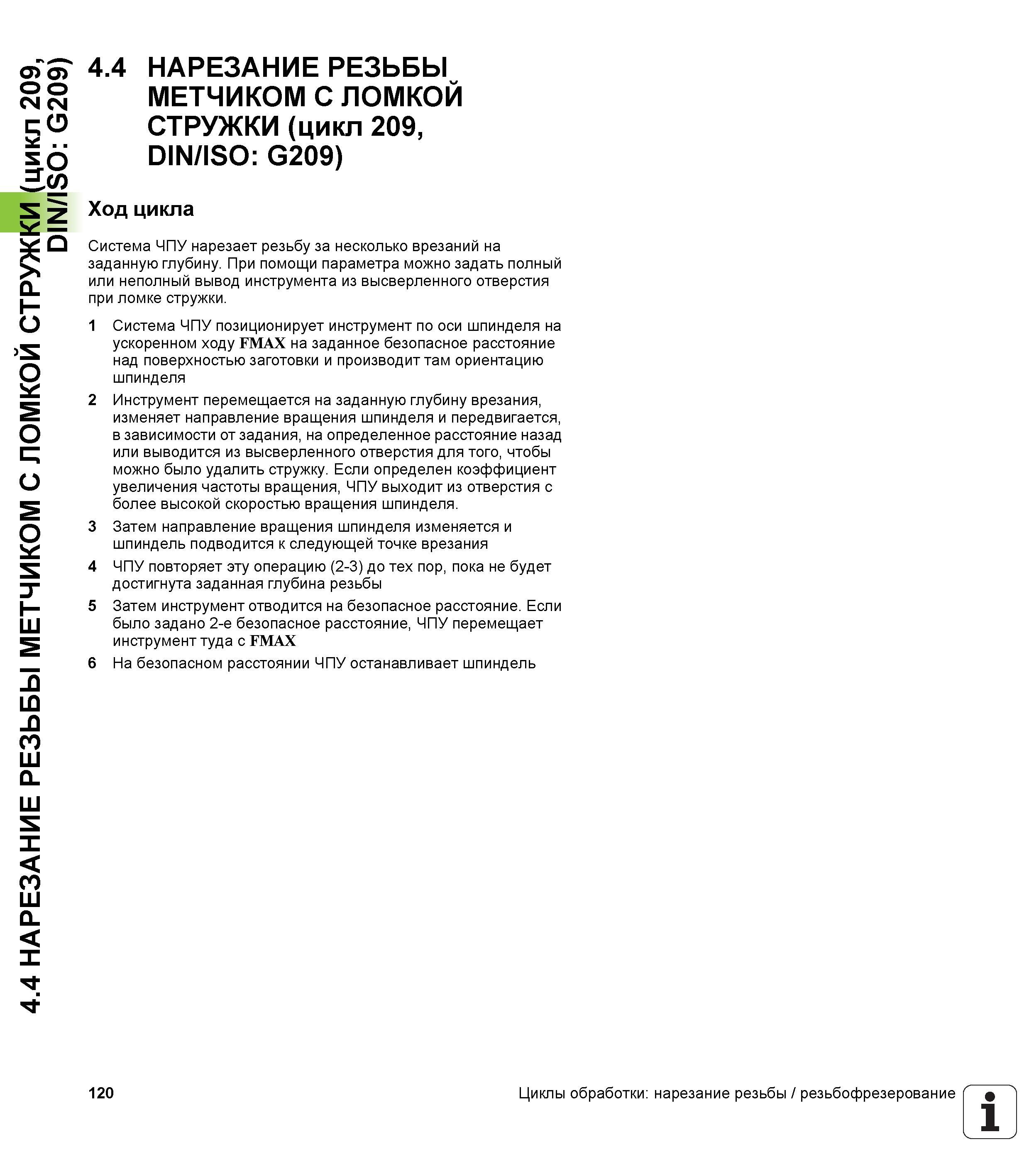

4.4 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ С ЛОМКОЙ СТРУЖКИ (цикл 209, DIN/ISO G209) 4.4 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ С ЛОМКОЙ СТРУЖКИ (цикл 209, DIN/ISO G209) Ход цикла Система ЧПУ нарезает резьбу за несколько врезаний на заданную глубину. При помощи параметра можно задать полный или неполный вывод инструмента из высверленного отверстия при ломке стружки. 1 Система ЧПУ позиционирует инструмент по оси шпинделя на ускоренном ходу FMAX на заданное безопасное расстояние над поверхностью заготовки и производит там ориентацию шпинделя 2 Инструмент перемещается на заданную глубину врезания, изменяет направление вращения шпинделя и передвигается, в зависимости от задания, на определенное расстояние назад или выводится из высверленного отверстия для того, чтобы можно было удалить стружку. Если определен коэффициент увеличения частоты вращения, ЧПУ выходит из отверстия с более высокой скоростью вращения шпинделя. 3 Затем направление вращения шпинделя изменяется и шпиндель подводится к следующей точке врезания 4 ЧПУ повторяет эту операцию (2-3) до тех пор, пока не будет достигнута заданная глубина резьбы 5 Затем инструмент отводится на безопасное расстояние. Если было задано 2-е безопасное расстояние, ЧПУ перемещает инструмент туда с FMAX 6 На безопасном расстоянии ЧПУ останавливает шпиндель 120 Циклы обработки нарезание резьбы / резьбофрезерование 1 _'
