Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование циклов (Всего 539 стр.)




117 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.117
117 4 3 НАРЕЗАНИЕ РЕЗЬБЫ без компенсатора GS, НОВИНКА (цикл G207, DIN/ISO G207) Ход цикла Система ЧПУ нарезает резьбу либо за один, либо за несколько Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов систем числового программного управления оборудованием Версия 2012 года Стр. 117

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 117 0117 Lab2u

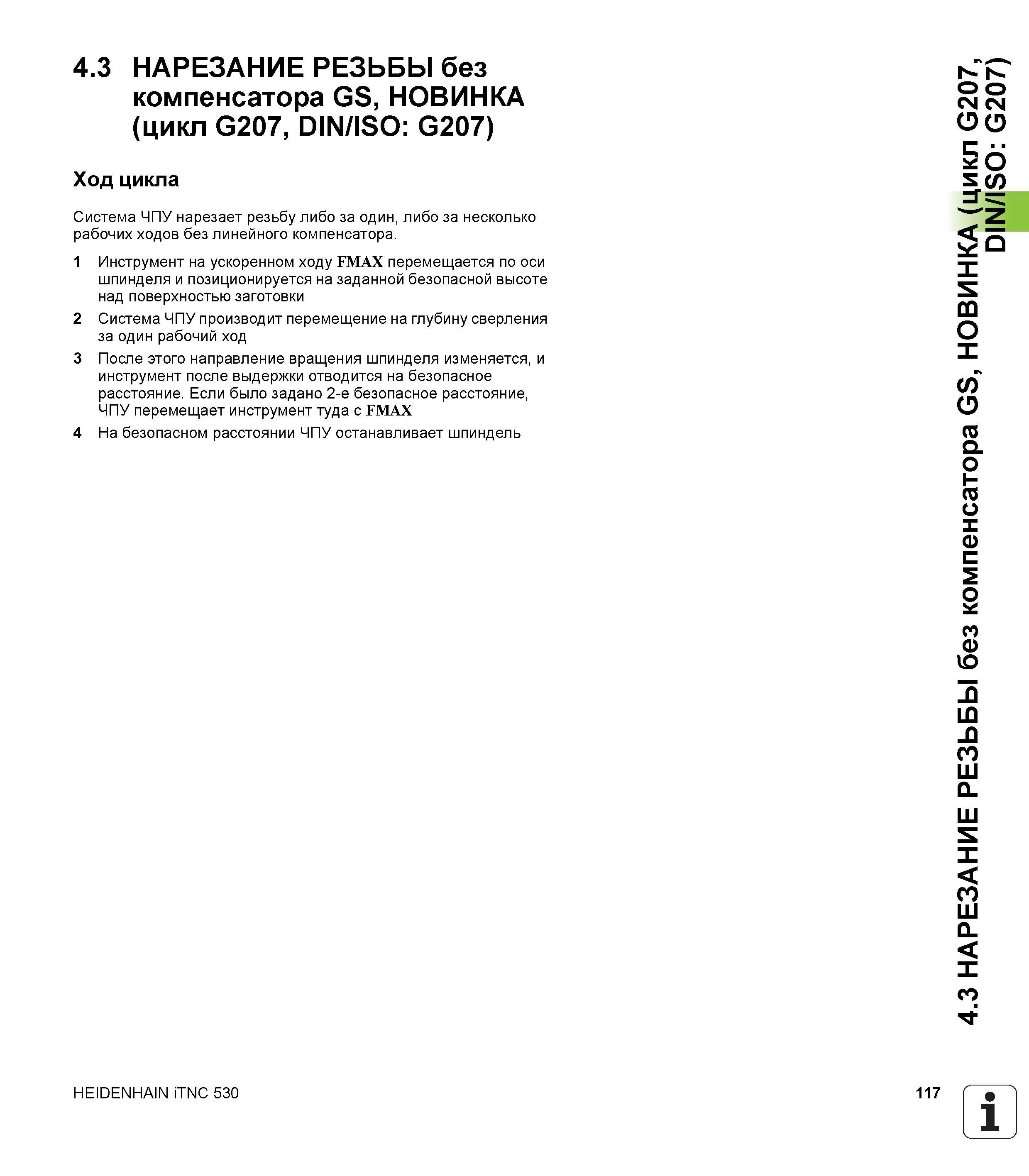

4.3 НАРЕЗАНИЕ РЕЗЬБЫ без компенсатора GS, НОВИНКА (цикл G207, DIN/ISO G207) Ход цикла Система ЧПУ нарезает резьбу либо за один, либо за несколько рабочих ходов без линейного компенсатора. 1 Инструмент на ускоренном ходу FMAX перемещается по оси шпинделя и позиционируется на заданной безопасной высоте над поверхностью заготовки 2 Система ЧПУ производит перемещение на глубину сверления за один рабочий ход 3 После этого направление вращения шпинделя изменяется, и инструмент после выдержки отводится на безопасное расстояние. Если было задано 2-е безопасное расстояние, ЧПУ перемещает инструмент туда с FMAX 4 На безопасном расстоянии ЧПУ останавливает шпиндель HEIDENHAIN iTNC 530 117 1 4.3 НАРЕЗАНИЕ РЕЗЬБЫ без компенсатора GS, НОВИНКА (цикл G207, DIN/ISO G207)
