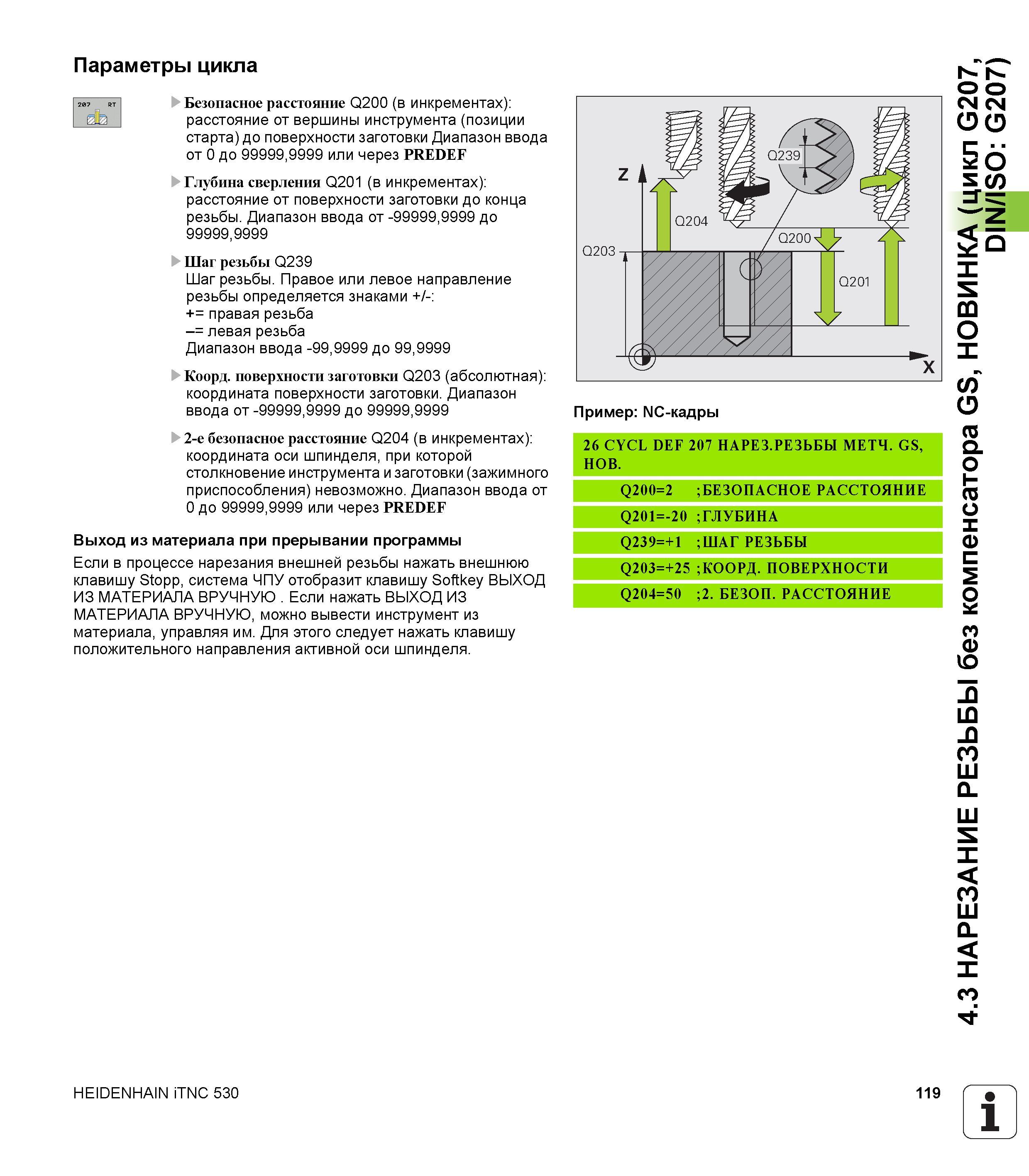

119 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.119

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 119 0119 Lab2u

Параметры цикла 207 RT Безопасное расстояние Q200 (в инкрементах) dab; расстояние от вершины инструмента (позиции старта) до поверхности заготовки Диапазон ввода от 0 до 99999,9999 или через PREDEF Глубина сверления Q201 (в инкрементах) расстояние от поверхности заготовки до конца резьбы. Диапазон ввода от -99999,9999 до 99999,9999 Шаг резьбы Q239 Шаг резьбы. Правое или левое направление резьбы определяется знаками +/- += правая резьба -= левая резьба Диапазон ввода -99,9999 до 99,9999 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-е безопасное расстояние Q204 (в инкрементах) координата оси шпинделя, при которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от 0 до 99999,9999 или через PREDEF Выход из материала при прерывании программы Если в процессе нарезания внешней резьбы нажать внешнюю клавишу Stopp, система ЧПУ отобразит клавишу Softkey ВЫХОД ИЗ МАТЕРИАЛА ВРУЧНУЮ Если нажать ВЫХОД ИЗ МАТЕРИАЛА ВРУЧНУЮ, можно вывести инструмент из материала, управляя им. Для этого следует нажать клавишу положительного направления активной оси шпинделя. Пример NC-кадры 26 CYCL DEF 207 НАРЕЗ.РЕЗЬБЫ МЕТЧ. GS, НОВ. Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Q201=-20 ; ГЛУБИНА Q239=+1 ;ШАГ РЕЗЬБЫ 2 + = 3 0 2 Q И Т С О Н Х Р Е В О П ч Р О О ;К Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ HEIDENHAIN iTNC 530 119 1 _' 4.3 НАРЕЗАНИЕ РЕЗЬБЫ без компенсатора GS, НОВИНКА (цикл G207, DIN/ISO G207)
