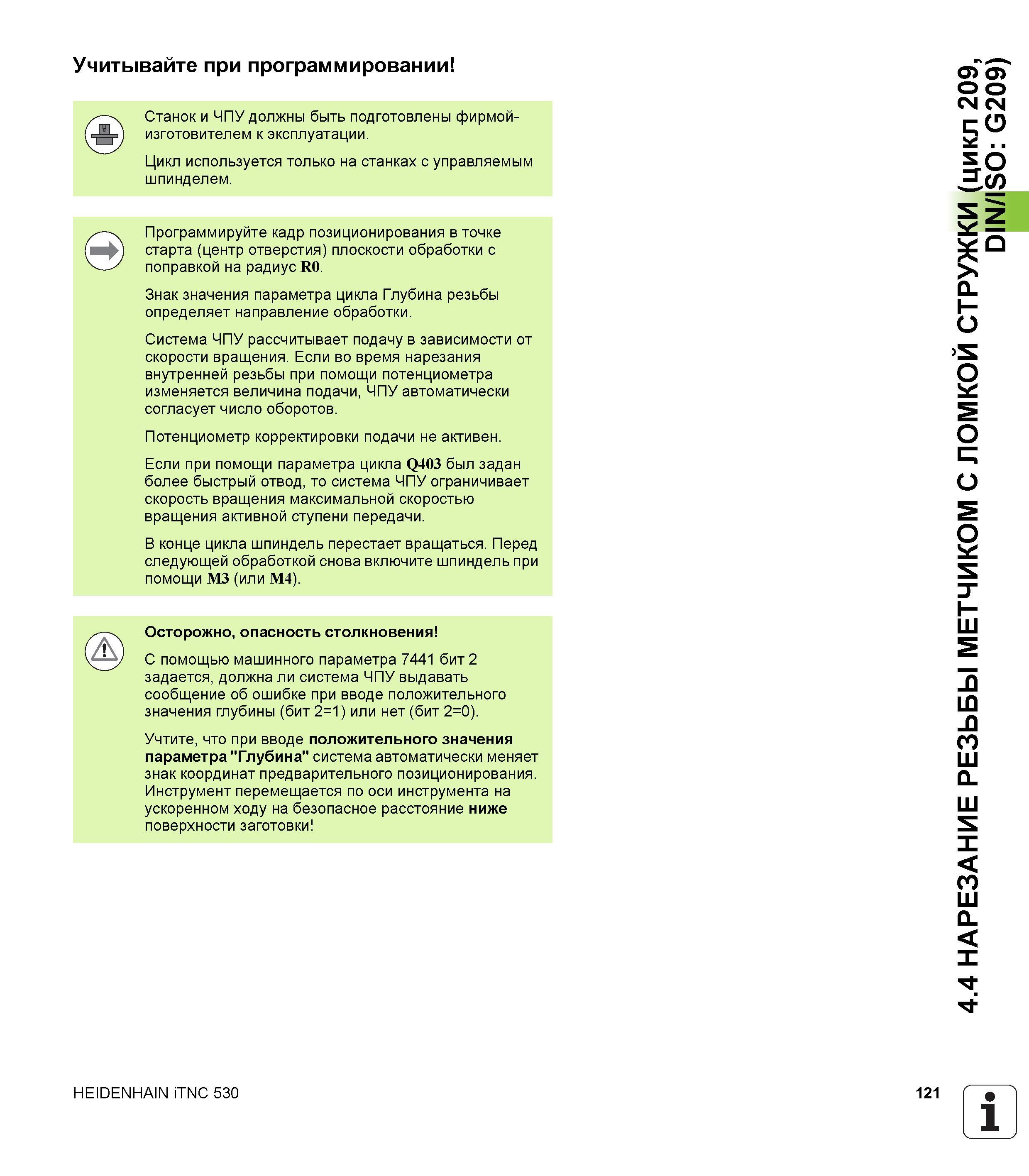

121 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.121

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 121 0121 Lab2u

Учитывайте при программировании Станок и ЧПУ должны быть подготовлены фирмой-изготовителем к эксплуатации. Цикл используется только на станках с управляемым шпинделем. Программируйте кадр позиционирования в точке старта (центр отверстия) плоскости обработки с поправкой на радиус R0. Знак значения параметра цикла Глубина резьбы определяет направление обработки. Система ЧПУ рассчитывает подачу в зависимости от скорости вращения. Если во время нарезания внутренней резьбы при помощи потенциометра изменяется величина подачи, ЧПУ автоматически согласует число оборотов. Потенциометр корректировки подачи не активен. Если при помощи параметра цикла Q403 был задан более быстрый отвод, то система ЧПУ ограничивает скорость вращения максимальной скоростью вращения активной ступени передачи. В конце цикла шпиндель перестает вращаться. Перед следующей обработкой снова включите шпиндель при помощи M3 (или M4). Осторожно, опасность столкновения С помощью машинного параметра 7441 бит 2 задается, должна ли система чПу выдавать сообщение об ошибке при вводе положительного значения глубины (бит 2=1) или нет (бит 2=0). Учтите, что при вводе положительного значения параметра "Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки HEIDENHAIN iTNC 530 121 1 4.4 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ С ЛОМКОЙ СТРУЖКИ (цикл 209, DIN/ISO G209)
