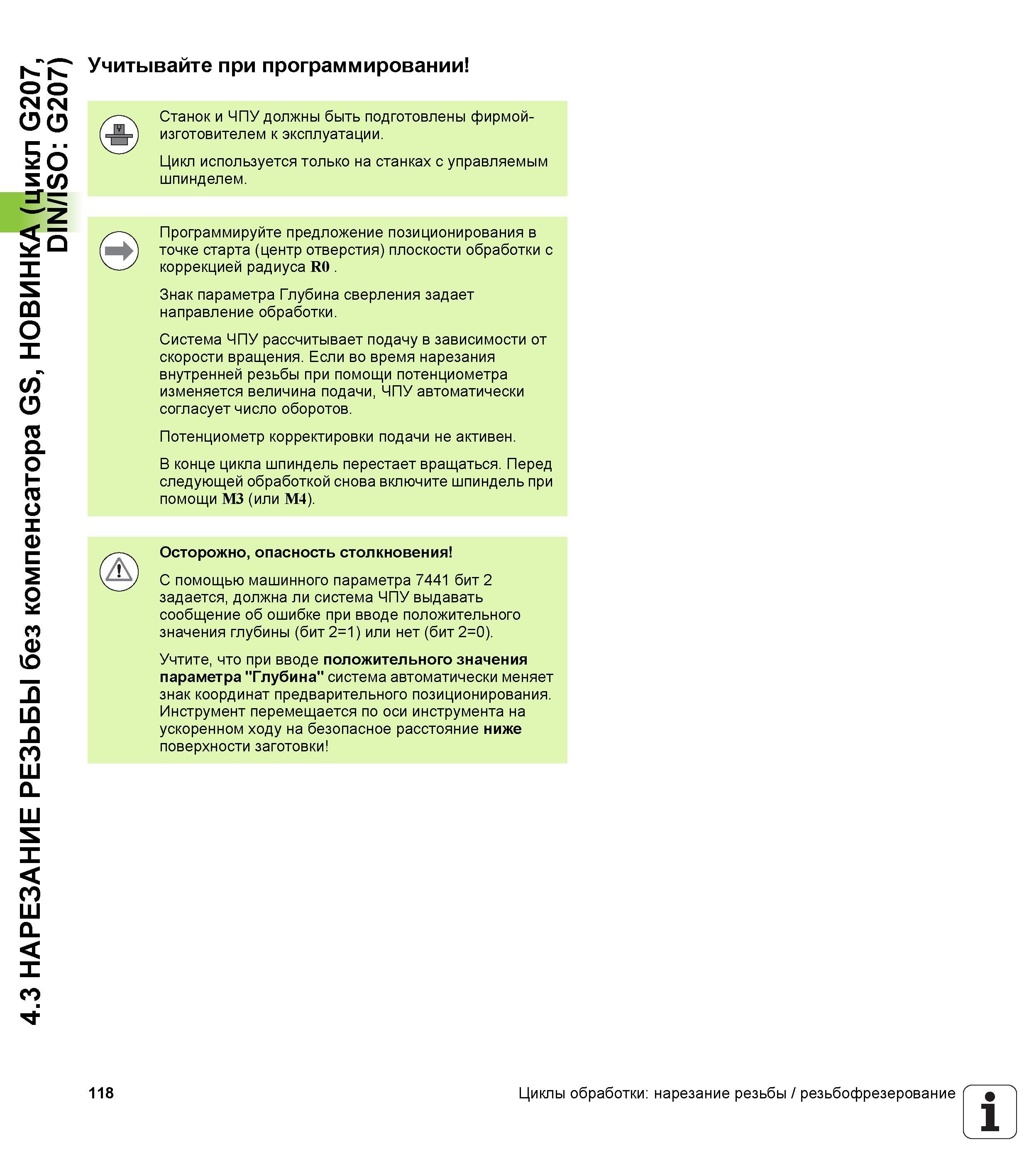

4.3 НАРЕЗАНИЕ РЕЗЬБЫ без компенсатора GS, НОВИНКА (цикл G207, DIN/ISO G207) Учитывайте при программировании Станок и ЧПУ должны быть подготовлены фирмой-изготовителем к эксплуатации. Цикл используется только на станках с управляемым шпинделем. Программируйте предложение позиционирования в Знак параметра Глубина сверления задает направление обработки Система ЧПУ рассчитывает подачу в зависимости от скорости вращения. Если во время нарезания внутренней резьбы при помощи потенциометра изменяется величина подачи, ЧПУ автоматически согласует число оборотов. Потенциометр корректировки подачи не активен. В конце цикла шпиндель перестает вращаться. Перед следующей обработкой снова включите шпиндель при помощи M3 (или M4). Осторожно, опасность столкновения С помощью машинного параметра 7441 бит 2 задается, должна ли система чПу выдавать сообщение об ошибке при вводе положительного значения глубины (бит 2=1) или нет (бит 2=0). Учтите, что при вводе положительного значения параметра "Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки точке старта (центр отверстия) плоскости обработки с коррекцией радиуса R0 118 Циклы обработки нарезание резьбы / резьбофрезерование
